班加罗尔CNC车床专用双刀架结构

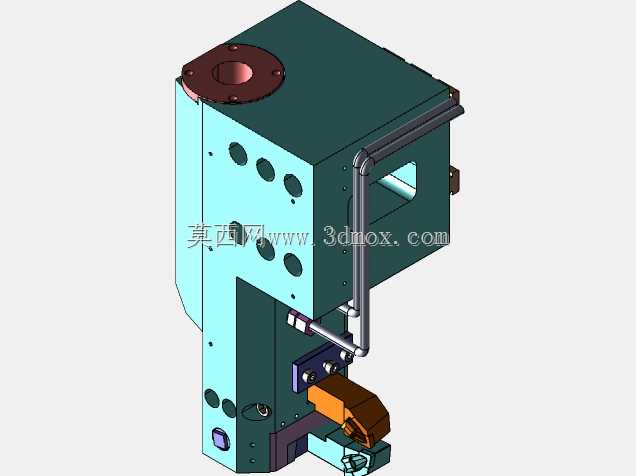

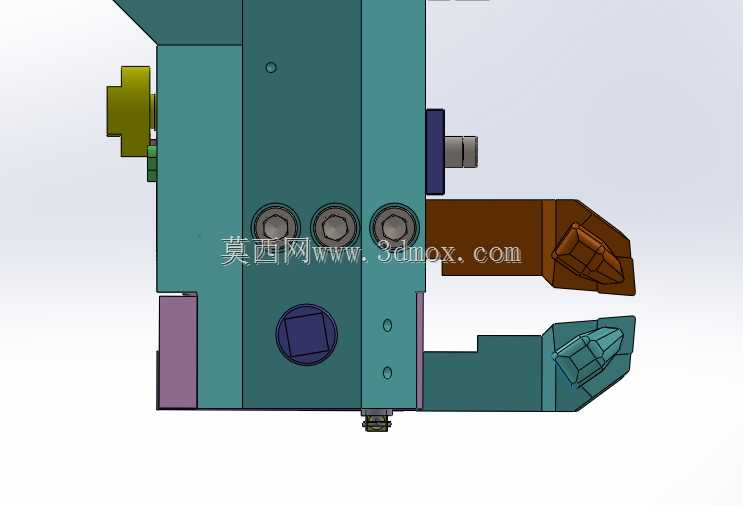

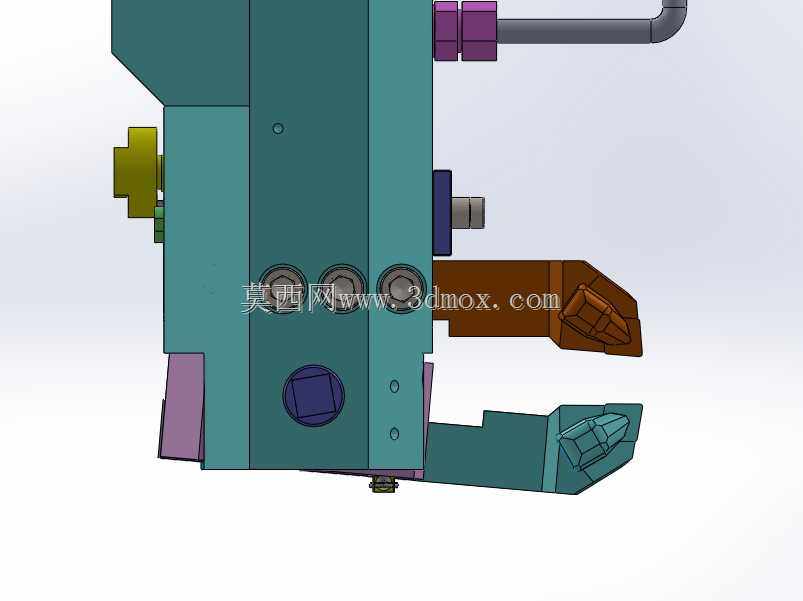

　　这款双刀架主要适配VTL与HTL系列立式CNC车床，在重型盘类、轴类零件的车削加工场景中应用广泛，可同时装夹两把不同用途的车削刀具，在一次装夹工位内完成外圆车削、端面切削、切槽甚至粗精车工序的切换，大幅减少换刀空行程时间，提升立式车床的加工节拍效率。从结构设计来看，刀架主体采用分体式叠层装配结构，基座部分预留了与车床滑枕端面匹配的安装定位孔位，安装边界完全适配对应型号车床的滑枕安装尺寸，无需额外改制转接板即可完成装夹固定，定位销孔与螺栓孔的位置公差控制在0.02mm以内，保证换刀重复定位精度满足精密车削要求。刀架的两个刀具装夹工位分别布置在主体的两个伸出端，其中一个工位适配常规外圆车刀的装夹，采用压板式锁紧结构，

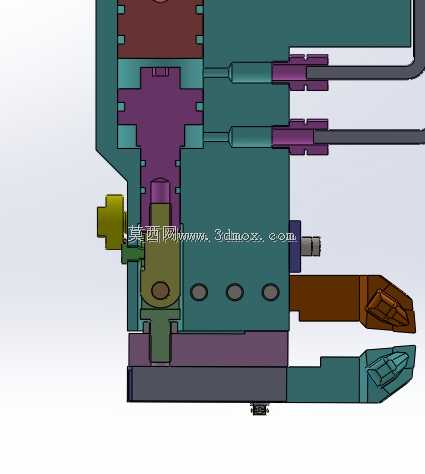

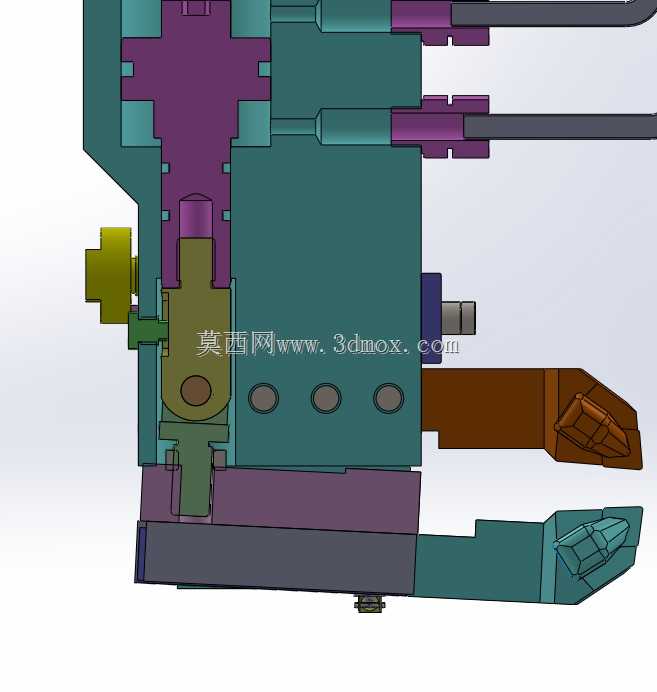

　　可兼容25mm方柄标准车刀，另一个工位可装夹切槽刀或端面车刀，装夹槽的尺寸设计兼顾了常用非标刀具的装夹需求，侧面的调节螺钉可实现刀具伸出长度的微调，调节行程覆盖15mm范围，满足不同切削深度的对刀需求。刀架内部集成了刀具锁紧的液压驱动油路，油路通道在主体结构内部直接加工成型，减少了外接管路的布置，避免加工过程中切屑刮蹭管路造成的故障，油路接口设置在刀架背部，与滑枕内部的供油通道直接对接，安装时无需额外排布油管。主体结构上的圆形观察孔对应内部的锁紧位置检测元件安装位，可实时反馈刀具的锁紧状态，避免未锁紧状态下启动切削造成的撞刀事故。侧面的方形端盖是内部传动机构的检修口，日常维护时无需整体拆解刀架即可完成内部密封件更换、

　　锁紧间隙调整等操作，降低设备维护的停机时间。刀架的外形轮廓做了切角避让设计，在最大加工直径范围内不会与工件、卡盘产生运动干涉，下部的刀具工位伸出长度经过校核，在加工大直径盘类零件端面时，刀架主体不会与工件外圆产生碰撞。整体结构的刚性经过切削工况校核，在承受大切深粗车的切削力时，刀架的变形量控制在0.01mm以内，可满足重载粗加工与半精加工的刚性要求，适配铸铁、钢件、有色金属等多种材质零件的车削加工需求。
