大直径三爪自定心液压卡盘结构设计

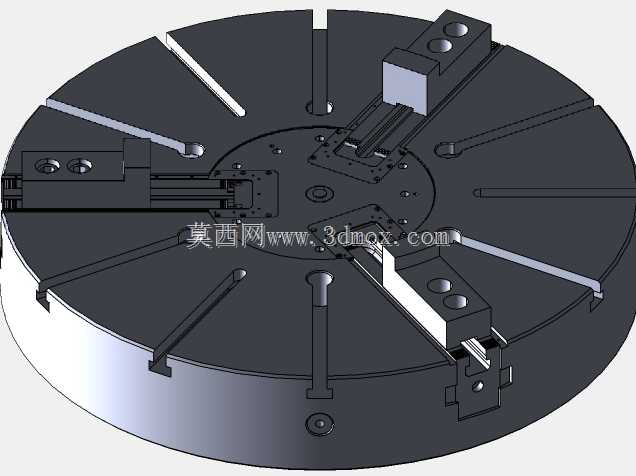

　　这款大直径卡盘主要适配大规格回转类加工场景，常见于重型车床、立式车床的装夹工位，针对大尺寸盘类、筒类工件的夹持需求设计，可覆盖常规中小卡盘无法装夹的大直径工件加工工序，在风电法兰加工、大型轴承套圈车削、重型管道端部加工场景中应用广泛。从结构设计来看，盘体采用整体式圆形基体布局，盘面沿圆周方向均匀分布三组可径向滑移的卡爪组件，卡爪的滑移导轨采用内嵌式T型槽结构，配合盘体内部的传动机构实现三爪同步径向移动，保证装夹时的定心精度，避免大工件装夹时出现偏心导致的加工余量不均问题。卡爪组件设计为分体式结构，基座与可换爪块分离，可根据不同工件的夹持面形状更换对应爪块，比如装夹薄壁筒类工件时更换弧形软爪，装夹带台阶的盘类工件时更换台阶硬爪，

　　无需整体更换卡爪组件，降低工装适配成本。盘体中心区域预留了主轴安装定位止口，止口端面均匀分布连接螺栓孔，可直接与对应规格的机床主轴法兰对接，安装时以止口为定位基准，保证卡盘回转中心与主轴回转中心的同轴度，安装边界上盘体外圆做了倒角处理，避免高速回转时边缘产生风阻与安全隐患，盘面预留的多组辅助T型槽可用于安装定位挡块、配重块，适配异形工件的装夹找正需求。传动结构上，卡爪的驱动采用内置式液压驱动通路，液压油通过主轴后端的回转接头接入卡盘内部油腔，驱动内部的楔形推拉机构带动卡爪同步开合，相比手动卡盘，夹持力可通过液压系统压力精准调节，针对薄壁工件可调低夹持力避免夹伤变形，针对重型毛坯工件可调高夹持力保证切削过程中工件不位移。

　　盘面的间隙位置设计有排屑槽，车削过程中产生的切屑可顺着槽体滑落，不会堆积在卡爪导轨缝隙中影响滑移精度，日常维护时只需定期清理槽内切屑、在导轨面涂抹润滑脂即可保证卡盘的运行精度。卡爪的行程设计覆盖了较大的直径范围，单爪径向行程可满足从最小夹持直径到最大夹持直径的调整需求，无需频繁更换卡爪位置即可适配一定尺寸区间内的工件，减少换产时的工装调整时间。
