巴鲁法尔迪AL40齿轮箱传动结构设计

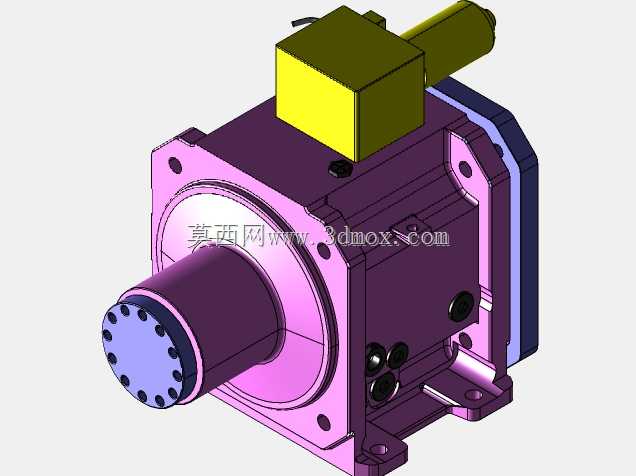

　　这款齿轮箱多用于机床主轴传动、自动化生产线动力输送单元这类需要精准匹配转速与扭矩的场景，实际作业中承担着将原动机输出的高转速低扭矩动力，转换为作业端所需低转速高扭矩输出的核心作用，部分工况下也可根据传动链路需求实现增速传递，适配伺服电机、异步电机等多种原动机的输出端对接。从结构设计来看，箱体采用一体化铸造成型的基座结构，安装法兰面设置了多组均匀分布的定位销孔与螺栓过孔，输出轴端采用法兰式连接结构，端面的多孔位设计可直接对接卡盘、传动滚筒等负载端部件，无需额外加装过渡连接盘，能有效缩减传动链路的累计安装误差。顶部设置的独立接线腔体，可内置转速检测、温度监测的传感元件，腔体与传动腔之间采用密封隔板完全分隔，

　　避免传动腔内部的润滑油脂渗入接线区域造成电气元件故障，同时接线腔体侧面预留的线缆出口采用防水接头安装位，可适配车间多粉尘、少量切削液飞溅的作业环境。设计过程中优先考虑了安装边界的适配性，箱体侧面的安装支脚与端面法兰的孔位参数，可直接替换同规格的主流齿轮箱产品，无需对原有设备的安装基座进行二次加工，降低产线改造的施工成本。传动腔内部的齿轮副采用斜齿啮合设计，相比直齿结构传动重合度更高，运行过程中的啮合冲击更小，可有效降低高速运转时的振动与噪音，输出轴采用双列圆锥滚子轴承支撑，可同时承受径向负载与轴向负载，适配铣削、磨削这类存在复合切削力的加工工况。箱体侧面设置的多个油塞孔位，可根据设备实际安装姿态选择注油、放油与油位观察的位置，

　　无需额外改造箱体结构，润滑方式可兼容油脂润滑与稀油润滑两种模式，适配不同转速区间的使用需求。输出轴的轴伸长度与直径参数经过匹配校核，可直接对接标准规格的动力输入部件，轴端的密封件采用双唇口骨架油封，可有效防止润滑介质泄漏同时阻挡外部粉尘进入传动腔内部，延长内部齿轮与轴承的使用寿命。
