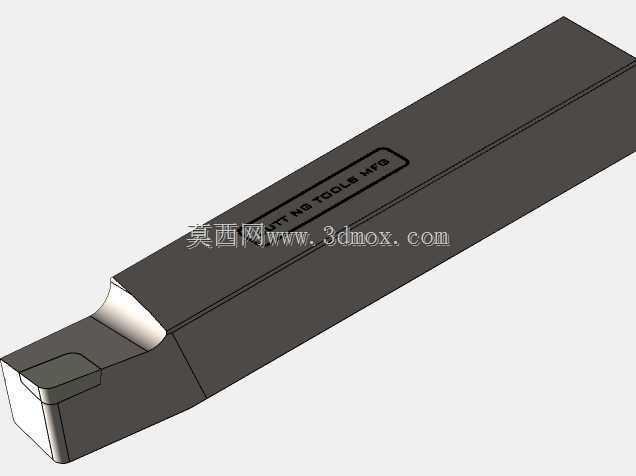

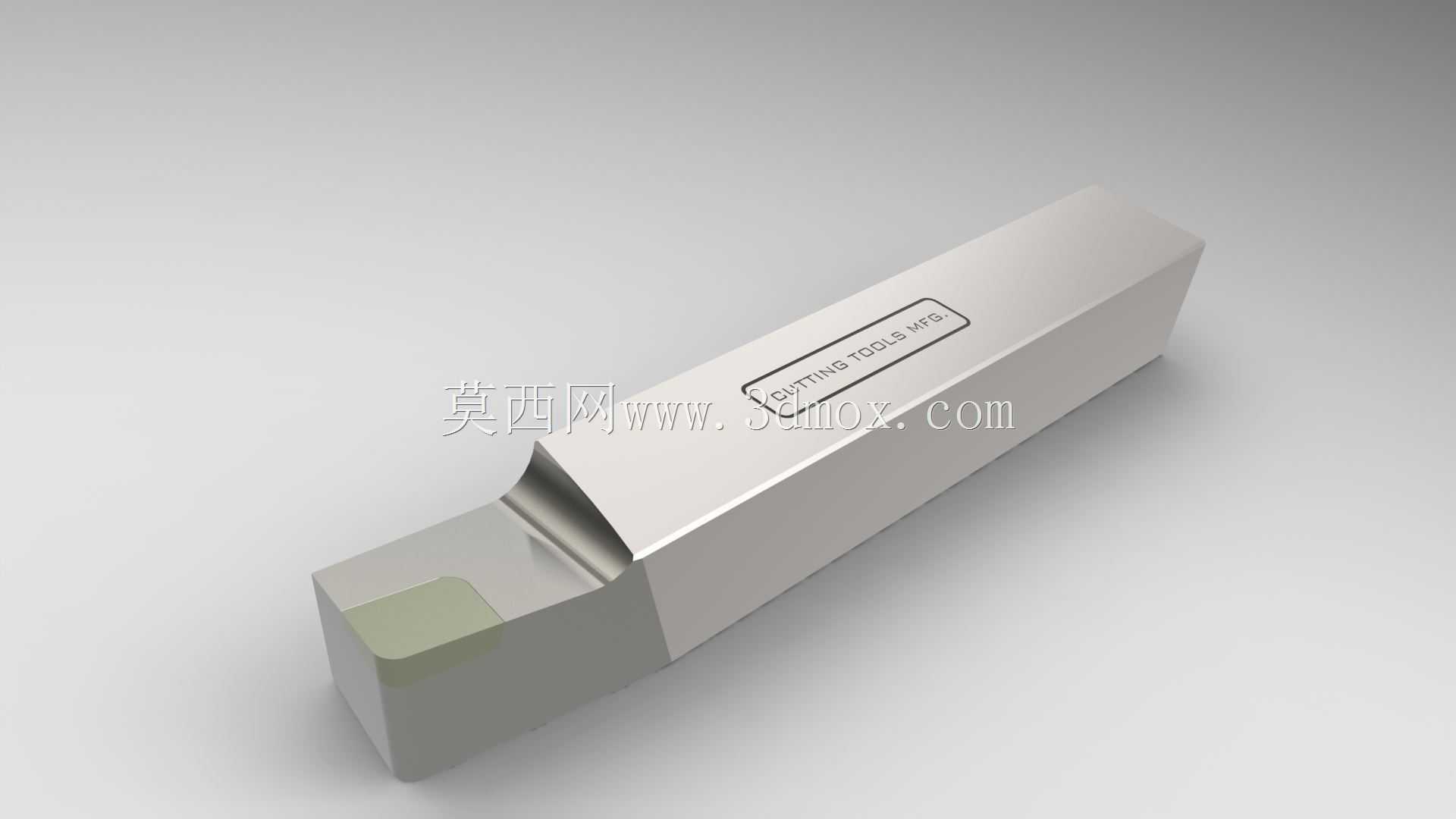

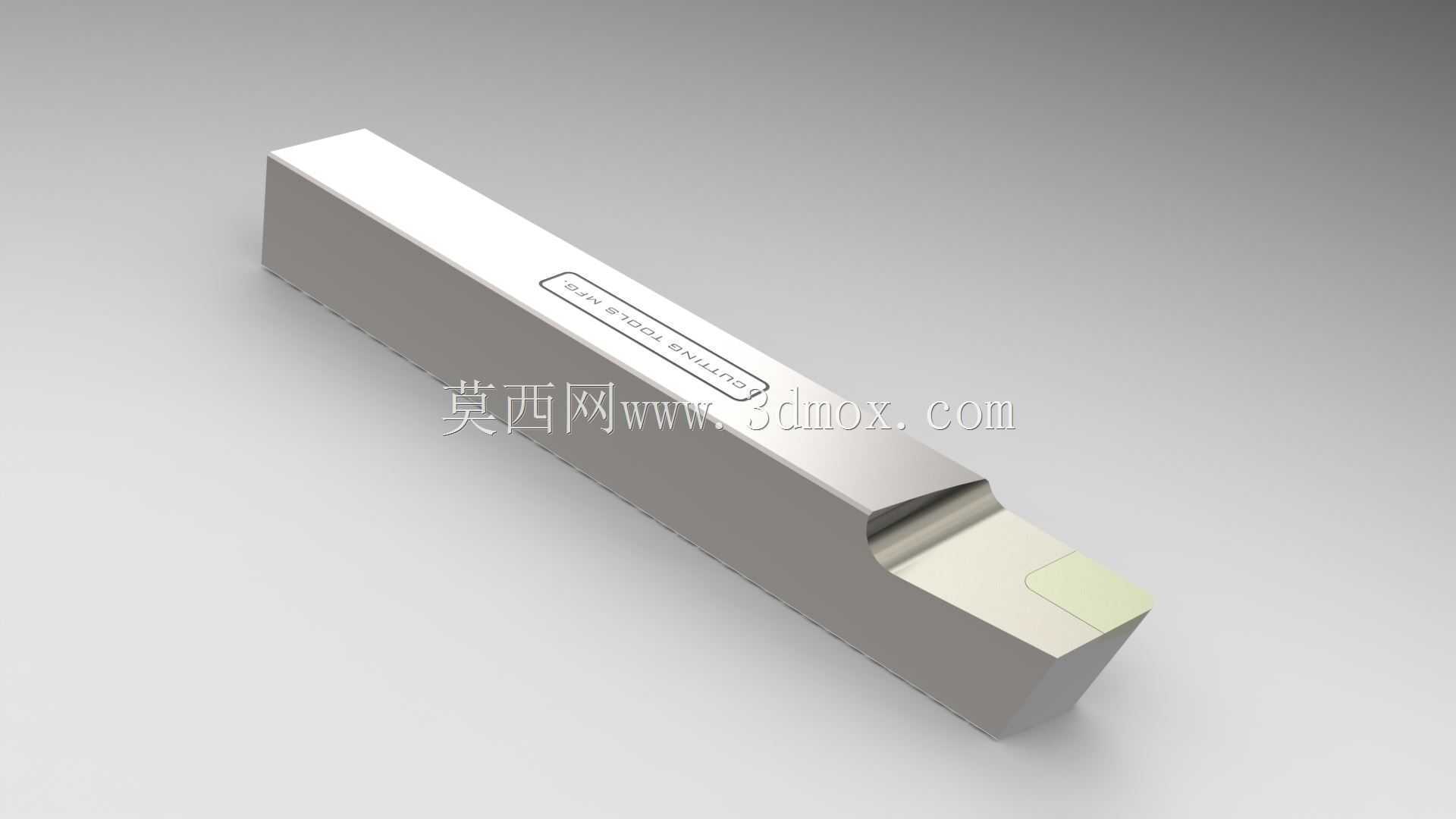

在常规金属切削加工场景中,单点切削刀具是完成外圆车削、端面车削、内孔镗削等工序的核心执行部件,这类刀具的结构合理性直接决定加工表面质量、切削效率以及刀具自身的使用寿命。本次呈现的单点切削刀具模型,完全按照实际工业应用中的焊接式硬质合金车刀结构进行三维还原,可用于切削原理教学演示、有限元切削仿真分析、刀架装配干涉校验等多个工程场景。
从实际应用场景来看,这类方柄单点刀具主要适配普通卧式车床、数控车床的四方刀架安装位,也可用于专用镗床、组合机床的单刀调整工位,针对碳钢、合金钢、有色金属等不同工件材料,仅需更换对应牌号的刀头切削部分即可完成加工,无需更换整体刀杆,能够有效降低生产现场的刀具耗材成本。在职业院校的金工实训教学中,这类刀具也是讲解刀具几何角度的核心教具,通过三维模型可直观展示前角、后角、主偏角、副偏角、刃倾角等核心参数的空间位置,帮助初学者快速理解切削角度对加工过程的影响。
从功能特性来看,该刀具采用方型刀杆加焊接硬质合金刀头的经典结构,刀杆部分选用45号钢调质处理,具备足够的刚性与抗振性能,能够承受切削过程中的径向与轴向切削力,避免切削颤振导致的加工表面振纹;刀头部分采用硬质合金材质,通过铜焊工艺与刀杆牢固结合,切削刃部分经过刃磨处理,具备锋利的切削边缘与合理的断屑槽结构,能够在切削过程中引导切屑有序排出,避免切屑缠绕工件或刀具影响加工连续性。刀具侧面预留的标识区域可标注刀具型号、适用加工材料等信息,方便生产现场的刀具管理与快速选型。
从设计思路层面,该刀具的结构设计充分考虑了实际加工中的受力与安装需求:方型刀杆的截面尺寸采用行业通用的标准规格,可直接适配标准刀架的装夹槽,无需额外定制夹套;刀头探出刀杆的长度经过严格控制,在保证足够切削空间的前提下尽可能缩短悬伸长度,提升刀具系统的整体刚性,减少切削过程中的让刀现象;切削部分的几何角度按照通用加工场景进行优化,前角选取兼顾切削锋利度与刃口强度的数值,后角设计避免刀具后刀面与工件已加工表面产生摩擦,主偏角选取适合常规外圆车削的通用角度,可覆盖大部分常规轴类、盘类零件的粗加工与半精加工需求。
从外形尺寸与安装边界来看,该刀具的刀杆为等截面长方体结构,长度、宽度、高度尺寸均符合机加工刀具的通用标准,装夹时刀杆伸入刀架的长度不小于刀杆截面高度的1.5倍,保证装夹牢固性;刀头部分的切削刃最高点与刀杆底面的高度差符合标准车刀的刀尖高度要求,安装时无需过多调整垫片即可对准车床主轴中心,减少现场安装调整的辅助时间。刀具的非切削部分均做了倒角处理,避免安装过程中尖锐边角划伤操作人员,同时也能减少应力集中,提升刀杆的整体结构强度。在进行装配仿真时,可直接将该模型导入刀架装配体,校验装夹过程中是否存在干涉,也可配合工件模型模拟切削过程的走刀路径,验证刀具运动轨迹是否合理,是否存在撞刀风险。
对于从事切削工艺设计、刀具结构设计的工程人员来说,该模型可作为基础结构模板,根据不同的加工需求调整切削角度、刀杆尺寸、刀头材质等参数,快速衍生出适用于不同加工场景的专用单点刀具;在进行有限元切削分析时,可基于该模型划分网格,模拟不同切削参数下的刀具应力分布、温度场分布,为切削参数优化、刀具结构改进提供直观的数据支撑。
