ID50规格侧锁式安装固定支架结构

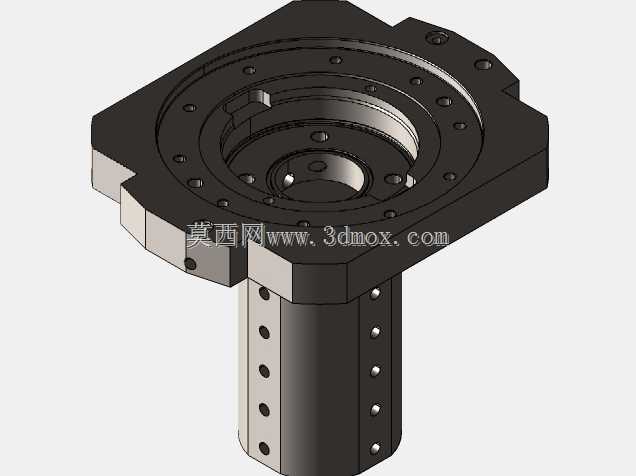

　　这款侧锁支架主要面向工业传感检测场景的安装配套需求，在自动化产线的视觉检测、位移传感、工位定位单元中，这类支架承担着核心检测元件的承载与位置锁定功能，能在设备长期运行的振动工况下保持传感器安装位置不发生偏移，避免检测数据漂移导致的产线误判。从结构设计来看，上部采用方形法兰安装基面，法兰面均匀分布多组螺纹安装孔，可适配不同安装孔距的检测元件，法兰边缘做了切边处理，能在紧凑安装空间内规避周边管线与结构件的干涉，不需要额外加工避让位就能直接完成装配。下部的圆柱支撑段做了双侧开孔设计，一侧为等距分布的光孔阵列，用于支架整体与设备安装基座的穿栓固定，可根据实际安装高度选择对应孔位调整伸出长度，另一侧为带钢珠的侧锁结构，

　　配合锁紧件能实现支架插入安装孔后的快速周向与轴向锁定，不需要额外加工键槽就能限制支架转动，大幅降低现场安装的加工工作量。设计过程中充分考虑了安装边界的适配性，上部法兰的对角安装孔距适配50规格的标准安装接口，下部圆柱段的外径匹配常规设备安装座的标准通孔尺寸，整体安装时不需要对现有设备基座做非标改造，直接替换原有同规格支架就能完成升级。支架的法兰基面与下部圆柱段的垂直度控制在0.02mm以内，能保证安装在法兰面上的传感器检测方向与预设基准保持一致，避免安装倾斜带来的检测角度误差。在实际使用场景中，这类支架常配套用于3C电子组装产线的工件到位检测、汽车零部件加工工位的刀具位置检测、物流分拣线的货品识别单元安装，

　　侧锁结构的设计让后期维护更换传感器时不需要整体拆卸支架，只需要松开侧锁件就能调整支架伸出长度或者转动调整检测角度，调整到位后锁紧即可恢复精度，比传统的顶丝固定结构锁紧力更均匀，长期使用不会出现顶丝滑牙导致的支架下沉问题。法兰面的沉孔设计让安装螺丝不会突出法兰平面，避免传感器安装时出现接触面不贴合的问题，所有安装孔的孔位公差都按照精密机械装配要求设计，能保证传感器重复安装的位置精度在0.01mm以内，满足高精度检测工位的使用要求。下部圆柱段的表面做了硬化处理，能承受侧锁结构的长期挤压不会出现表面凹陷，保证多次调整锁紧后依然能保持足够的夹持力，不会因为设备运行的微振导致支架位置滑移。
