木材加工用平开式合页结构设计

　　日常木质构件的转动连接场景中，这类平开式合页是应用频次极高的连接件，从室内实木门、柜体柜门到户外木质围栏的活动扇，都能见到这类结构的身影。不同于工业重型设备用的大载荷铰链，这款合页的载荷标定完全匹配木质构件的重量区间，单页可承载的木质门扇重量覆盖常规家装、小型木作的使用需求，不会出现载荷冗余带来的成本浪费，也不会因载荷不足导致合页变形、门扇下垂。

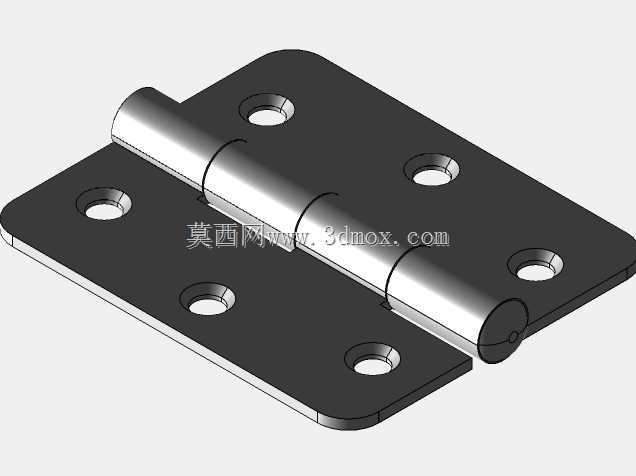

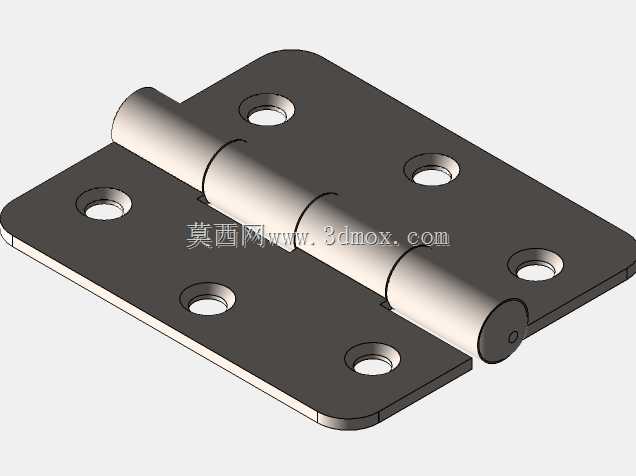

　　从结构设计逻辑来看，这款合页采用双页片配同轴卷管的经典结构，两个页片分别通过冲压成型做出带安装孔的平板与卷制轴套，中间穿入实心销轴实现两个页片的相对转动，销轴两端做铆压封边处理，避免使用过程中销轴窜出脱落。页片上的安装孔采用沉头设计，安装时螺丝头部可以完全沉入孔内，不会突出页片表面，既保证页片与木质构件表面完全贴合，也避免突出的螺丝头刮蹭构件表面、影响门扇开合的顺畅度。页片的四个边角都做了圆角处理，没有尖锐的冲压毛边，安装过程中不会划伤施工人员，也不会在木质构件上压出尖锐压痕。

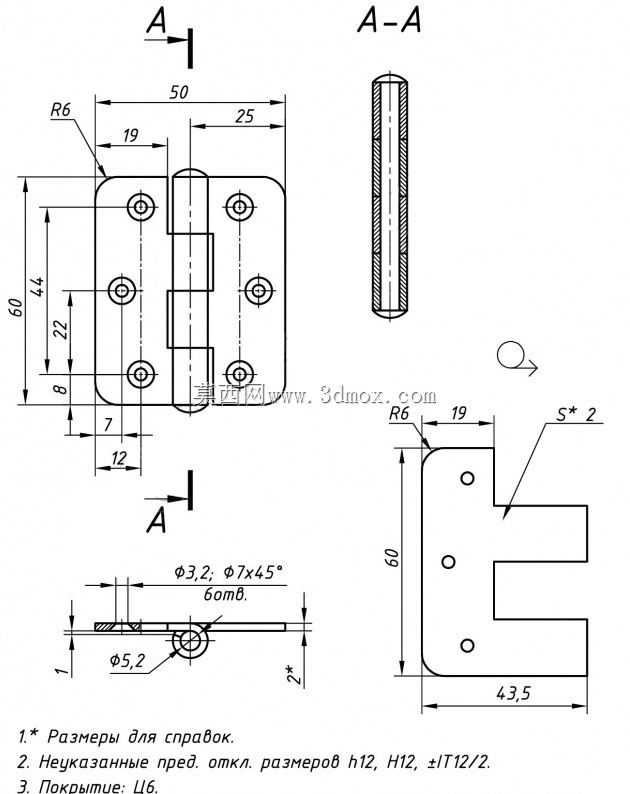

　　安装边界的设计上，页片的厚度、卷管的外径都经过匹配计算，安装后两个页片贴合时的间隙控制在极小范围内，门扇闭合后不会出现明显的缝隙，同时转动过程中卷管与页片之间不会发生干涉，开合角度可以达到常规平开木门的90度以上使用需求，完全满足日常木作的开合角度要求。安装孔的排布采用对称分布设计，每页片上的三个安装孔呈三角形排布，安装后螺丝的受力点分布均匀，长期使用过程中不会因为单点受力过大导致页片变形、螺丝松动。卷管的同轴度公差控制在合理范围内，转动时没有明显的卡顿感，开合阻尼均匀，不会出现过松导致门扇自动闭合、过紧导致开合费力的问题。

　　针对木材加工的使用场景，这款合页的页片边缘做了微小的倒角处理，与木质构件接触时不会因为应力集中压坏木材表面，即使是密度较低的软木材质，安装后也不会出现页片嵌入木材的问题。销轴与卷管之间的配合间隙经过优化，即使木材因为温湿度变化出现微小的胀缩变形，合页依然可以保持顺畅转动，不会因为构件变形出现卡滞。
