多层筛分框架式工业料斗结构设计

　　该结构主要应用于散状物料处理工段的进料环节，常见于粮食加工、建材骨料筛分、化工颗粒分装、塑料粒子改性等生产线的前端进料工位，承担物料暂存、分级筛除大尺寸杂质、均匀导料至下游输送或加工设备的作用，可避免大块异物进入后端设备造成卡滞、磨损，同时能对来料做初步粒度分级，减少后续筛分设备的负荷。整体采用方型框架承载结构，外层框架为型材拼接的立方体支撑结构，安装时可直接架设在下游设备进料口上方，框架底部预留的出料接口可通过快装卡箍对接软管、螺旋进料器或者溜管，安装边界适配常规0.8-1.2米见方的进料工位，整体高度控制在1.5米范围内，无需额外做过高的支撑平台，适配多数中小型生产线的车间层高要求。设计时将多层筛网水平分层固定在框架内部，

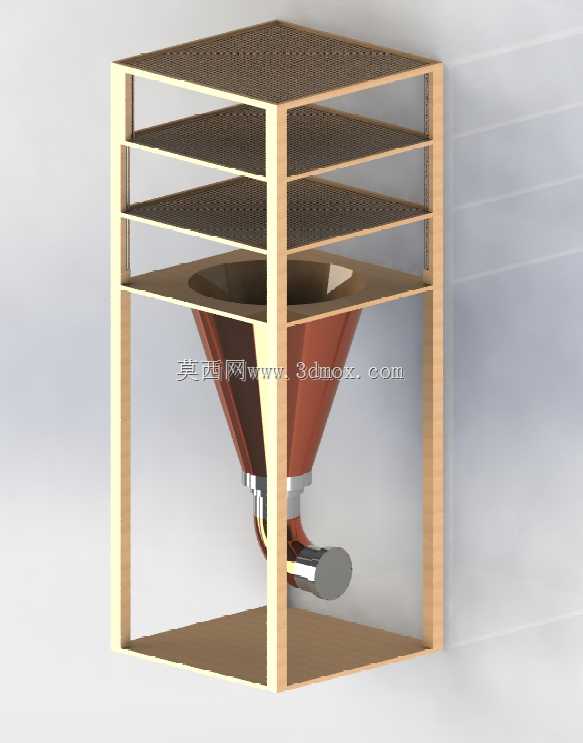

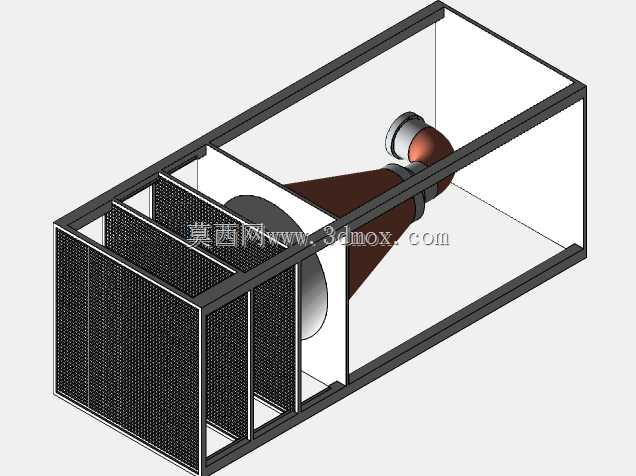

　　从上到下筛网孔径逐层缩小，物料从顶部进入后先经过最上层大孔径筛网，拦截尺寸超标的大块结块或者外来杂物，后续逐层筛分出不同粒度区间的物料，最下层筛网下方设置锥形导料斗，锥角设计参考散料的安息角参数，针对常见的颗粒、粉状物料设置为60度锥角，避免物料在斗壁粘附积料，保证下料顺畅无残留。筛网采用模块化嵌装设计，每一层筛网都可以单独抽出更换，无需拆解整体框架，日常维护清理筛网堵塞物时操作便捷，框架的型材连接处采用角件加固，可承受满料状态下的物料静载荷，同时能承受进料时物料冲击带来的动载荷，不会出现框架变形、筛网移位的问题。出料端设置的弯管出料口可调整出料方向，适配不同布局的生产线进料位置，避免物料直接垂直冲击下游设备造成部件磨损，

　　弯管内壁做圆弧过渡，没有直角死角，不会出现物料卡堵的情况。在建模过程中对筛网的开孔率做了参数化设置，可根据实际处理的物料特性调整孔径、开孔率参数，框架的型材规格也保留了参数化修改接口，可根据实际处理量调整整体外形尺寸，适配不同产能的生产线需求，锥形料斗的壁厚根据物料磨琢性做了对应预留，处理磨琢性强的骨料类物料时可更换耐磨衬板，安装位在建模时已经预留了衬板安装的螺栓孔位，无需二次修改结构。
