十字轴式万向节传动结构三维建模

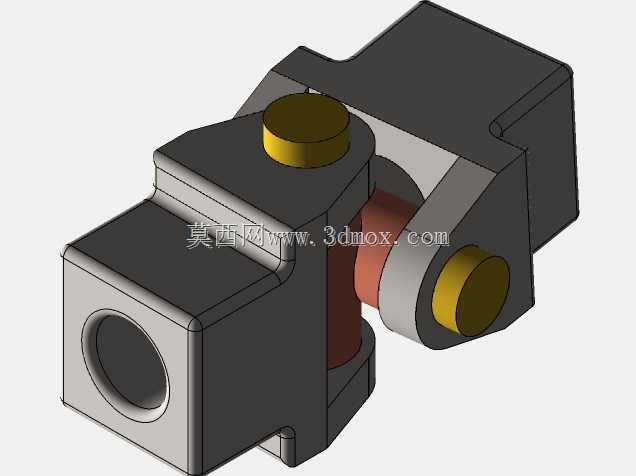

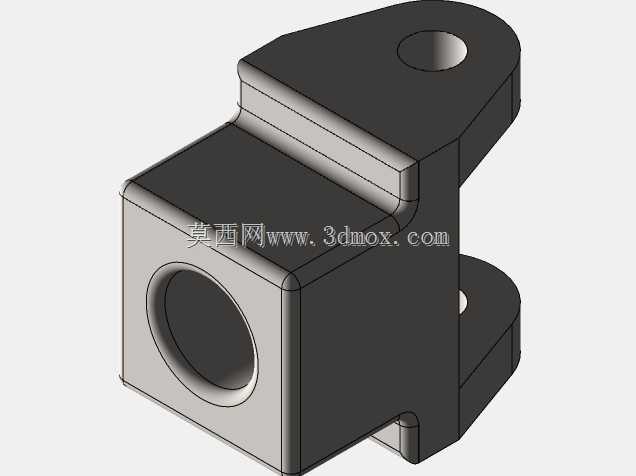

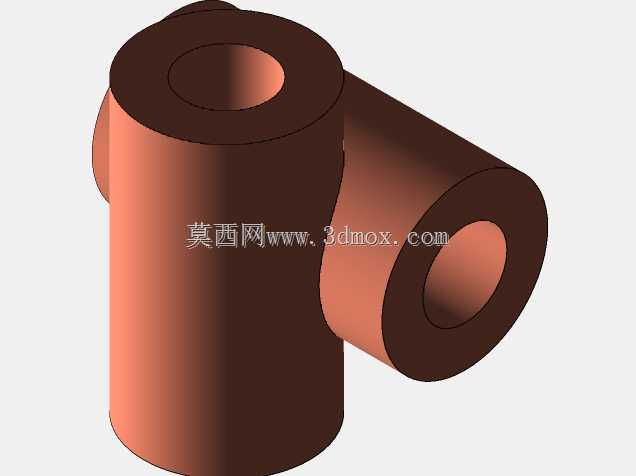

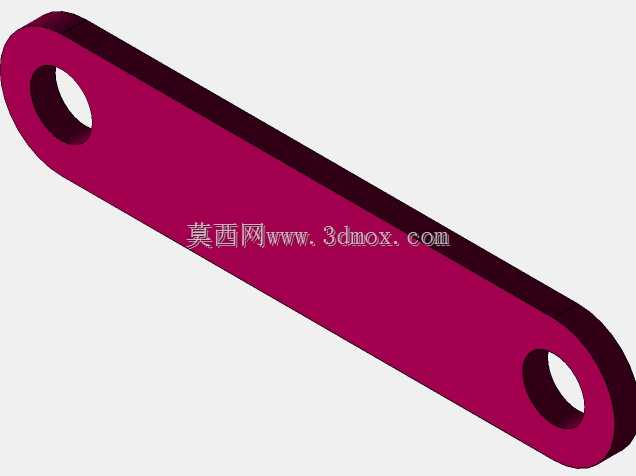

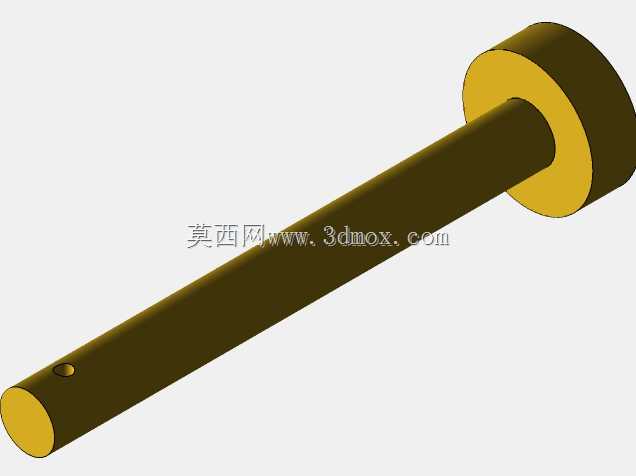

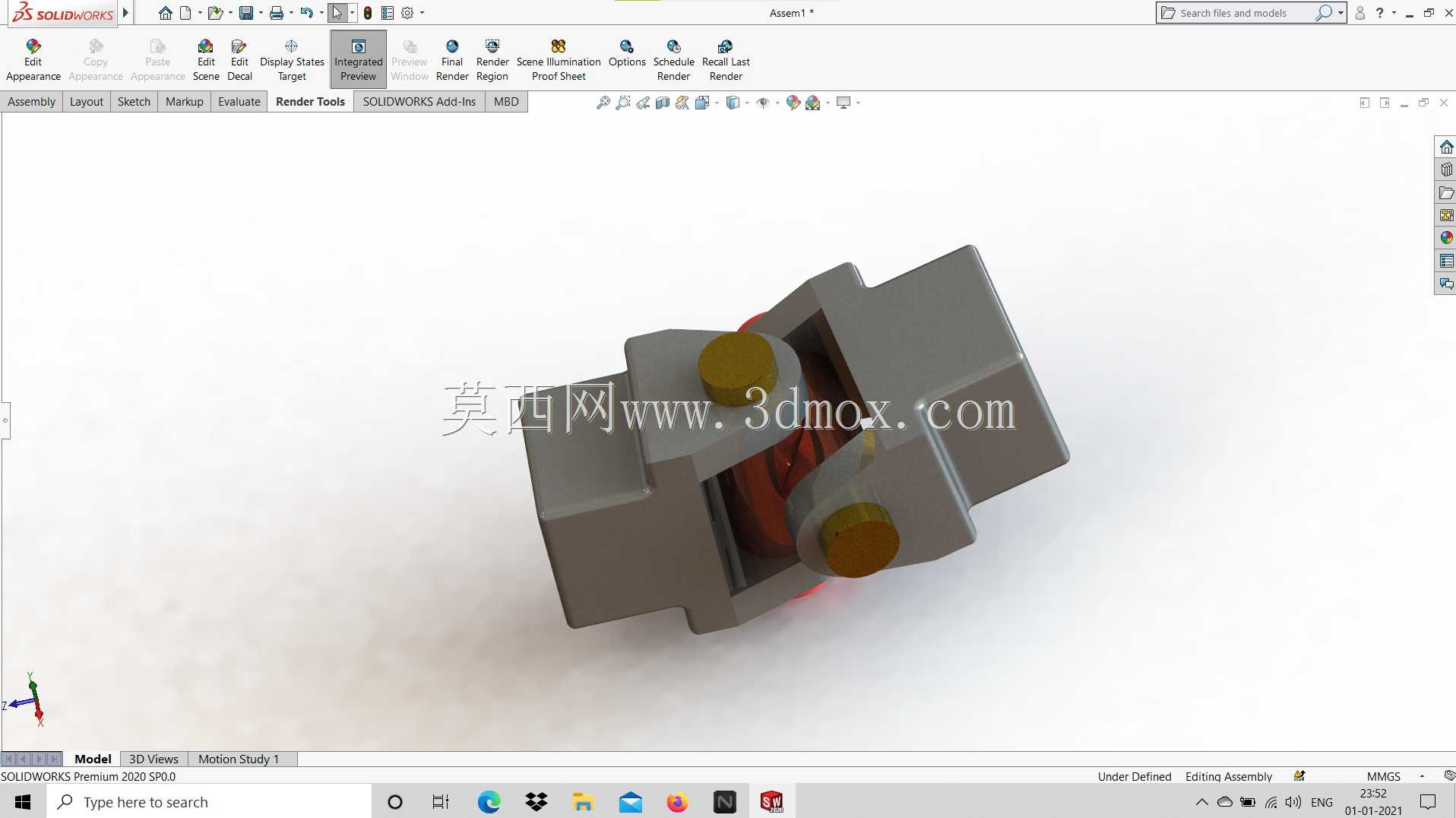

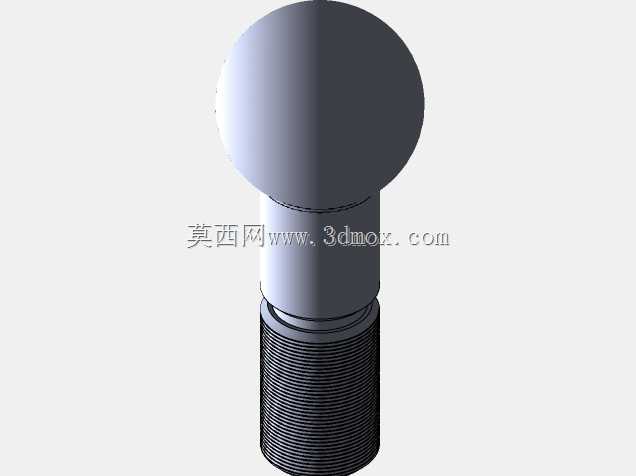

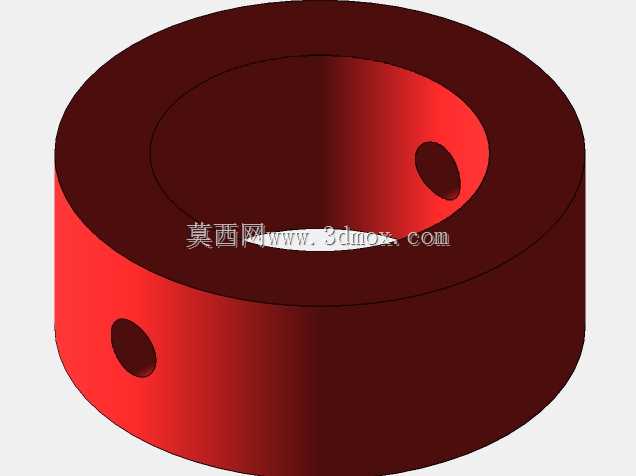

　　在各类需要变角度传递扭矩的机械传动场景中，这类十字轴式万向节是应用极广的基础部件，它能在两根轴线不重合、存在一定夹角的轴系之间稳定传递旋转动力，解决安装偏差、工作过程中轴系相对位移带来的传动卡滞问题。从结构设计来看，该万向节采用分体式叉架配合十字销轴的经典结构，两个叉形接头分别对接主动轴与从动轴，十字轴的四个轴颈分别嵌入两个叉架的安装孔内，配合轴套实现相对转动，工作时主动轴的旋转扭矩通过叉架传递到十字轴，再由十字轴带动另一侧叉架驱动从动轴转动，即便两轴存在15°到25°的工作夹角，也能保证动力连续传输，不会出现传动脱节的问题。设计过程中需要重点关注十字轴轴颈与叉架孔的配合公差，过大会导致传动间隙过大、反转冲击明显，

　　过小则会造成转动卡滞、磨损加剧，同时要预留润滑脂的存储空间，保证长期运转时的摩擦面润滑，降低磨损速率。从安装边界来看，该万向节的整体外形为对称块状结构，两端的轴头采用标准对接尺寸，可直接匹配同直径的传动杆件，安装时不需要额外加工复杂的连接结构，仅需要通过销轴或者键连接即可完成固定，整体径向尺寸紧凑，不会占用过多的安装空间，适合在布局紧凑的传动链路中使用。这类万向节常见于工业设备的进给传动系统、小型工程机械的动力传输链路、农业机具的行走传动部位，甚至部分精密设备的角度调节传动结构中，相比刚性联轴器，它对安装精度的容忍度更高，能够抵消轴系加工、装配过程中产生的同轴度误差，也能适应设备运行过程中因为振动、形变带来的轴系角度偏移，

　　避免轴系因为附加弯矩出现断裂、轴承损坏等问题。建模过程中还原了叉架的加强筋结构，在叉架与轴头的连接位置做了圆角过渡处理，避免应力集中导致的部件断裂，十字轴的轴颈端面预留了挡圈安装槽，可通过弹性挡圈限制轴套的轴向窜动，保证传动过程中结构不会松脱，整体结构没有冗余设计，所有特征都服务于动力传递的核心功能，零件数量少，拆装维护便捷，适合批量加工生产。
