汽车盘式制动结构三维数模

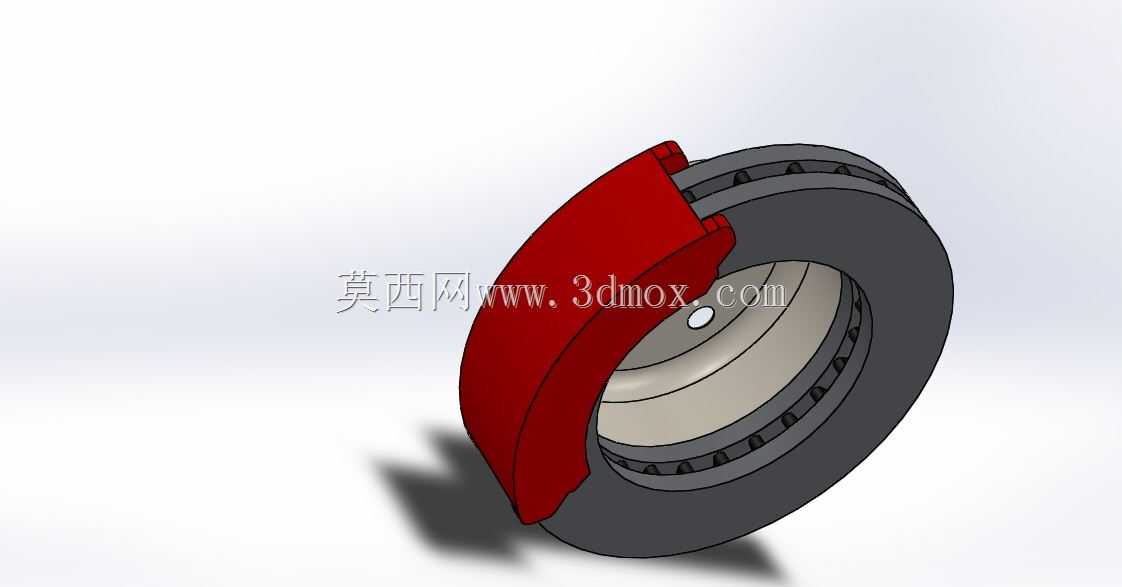

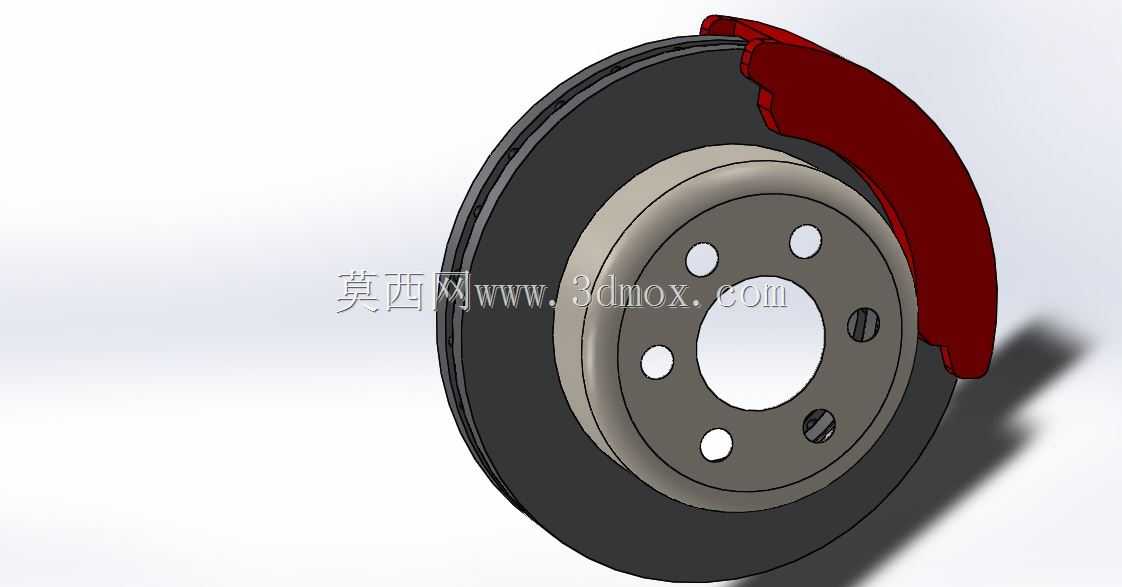

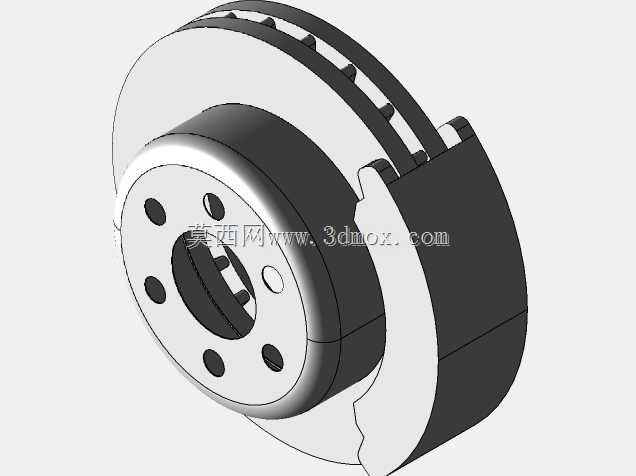

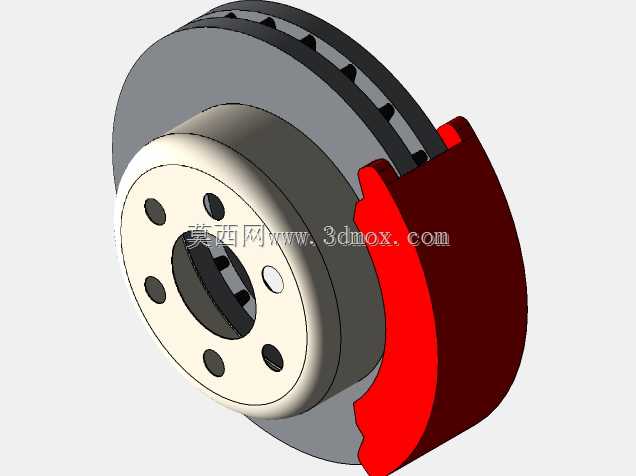

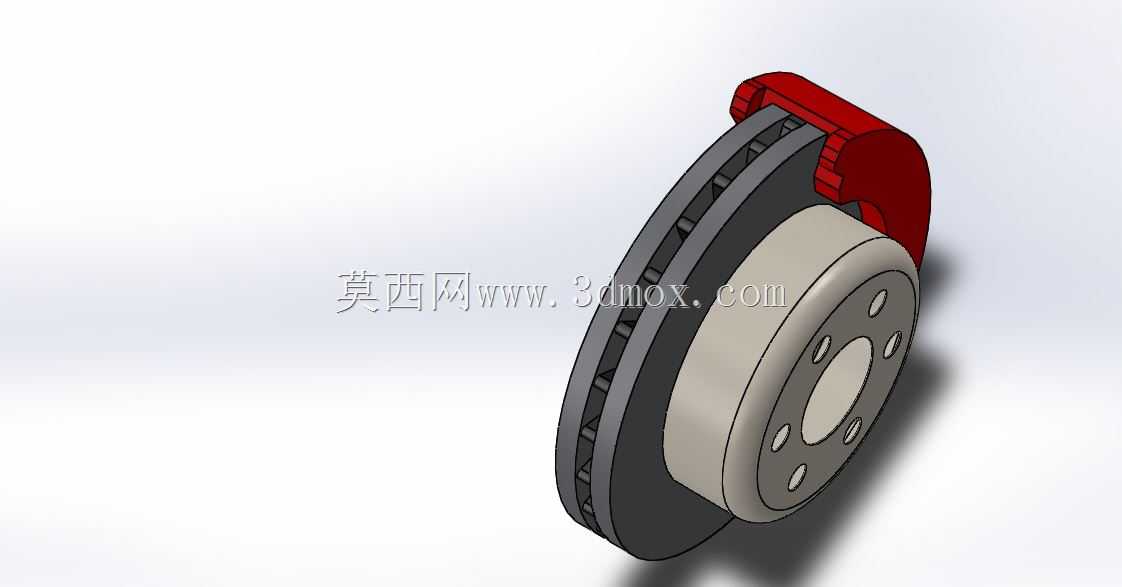

　　日常做整车底盘制动系统匹配时，盘式制动器是绕不开的核心部件，这套数模完整还原了浮钳式盘刹的核心装配关系，能直接用于底盘布置的干涉校核、制动卡钳的运动仿真分析。从实际装车场景来看，这类结构广泛适配普通家用轿车、轻型载货汽车的前轮制动回路，部分性能取向车型的后轮也会采用同结构方案，相比鼓式制动器，它的散热效率更高，连续制动下的热衰退表现更稳定，雨天行车后制动效能恢复速度也更快。数模里的制动盘采用灰铸铁材质的实体结构设计，摩擦面预留了合理的通风间隙？不对，这套是实心盘结构，匹配小排量乘用车的制动力需求，中心安装孔位按照常规乘用车五孔轮毂的安装边界做了还原，螺栓孔的分度圆直径、中心定位孔的尺寸公差带都符合常规装车规范，

　　卡钳支架的安装点位完全对齐转向节的对应接口，做总装布置时不需要额外调整安装坐标就能直接套用。设计层面上，制动盘的摩擦环厚度、卡钳活塞的推进行程都做了参数化建模，调整摩擦片磨损阈值、制动间隙参数时，可以直接修改对应特征参数快速生成适配不同车型的方案，挡泥板的弧度完全覆盖制动盘的非摩擦区域，能阻挡行驶中卷起的碎石、泥水直接冲击摩擦面，减少摩擦片的异常磨损。实际工程应用里，这套数模还能用于制动系统的教学演示，直观展示制动时卡钳活塞推动摩擦片夹紧制动盘的动作过程，也能作为CAE分析的基础模型，导入仿真软件后可以直接划分网格，开展制动盘热应力分析、卡钳支架强度校核等工作，不需要重新绘制基础几何特征。需要注意的是，模型里的摩擦片磨损报警结构、

　　制动盘的通风散热沟槽（这套实心盘没有通风道，是适配低载荷车型的设计）都做了简化处理，做精细化设计时可以在此基础上补充对应的细节特征，安装法兰的厚度、螺栓孔的沉台深度都参考了量产车型的实际尺寸，能满足大部分前期方案设计的精度要求，不需要反复核对安装边界的干涉问题。
