自行车浮动式通风散热盘刹制动盘

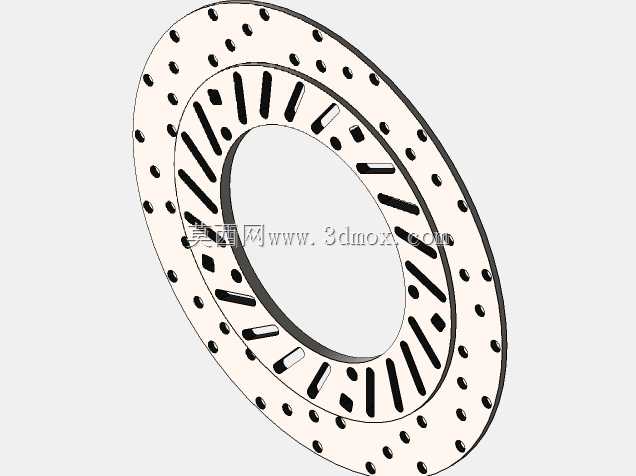

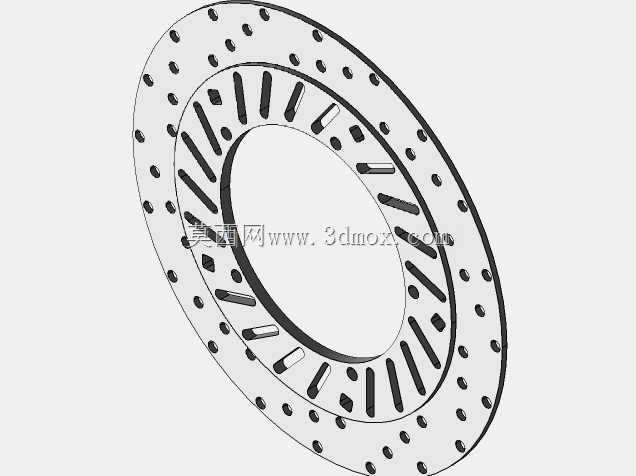

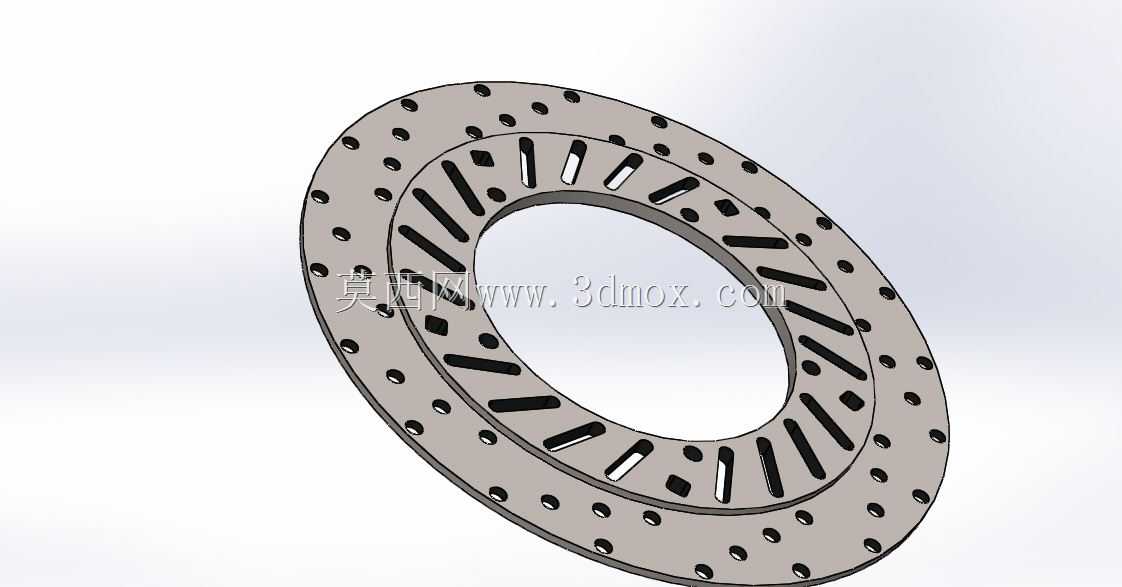

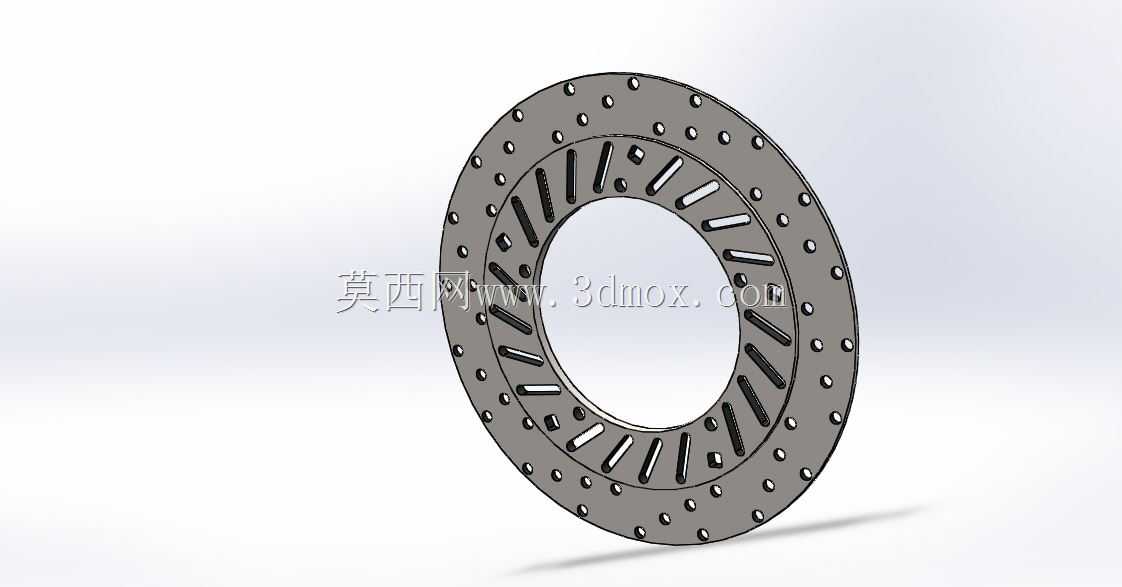

　　日常通勤、山地越野场景下的自行车制动系统，盘式结构的制动表现远优于传统抱刹、V刹结构，尤其在长下坡连续制动、雨天涉水骑行的工况下，外露式的盘式制动盘处于开放气流环境中，散热效率远高于埋入轮组内部的同类制动结构，能大幅降低连续制动带来的热衰减风险，避免制动效能骤降带来的骑行安全隐患。这款制动盘采用环形基体设计，整体为对称回转结构，中心大通孔用于适配花鼓筒管的安装位，外圈沿圆周均匀分布多组安装小孔，可匹配主流六钉规格的花鼓安装接口，安装时需保证盘面与卡钳活塞的垂直公差控制在合理区间，避免制动时出现偏磨、蹭碟的问题。盘面沿周向设计了多组长条状斜向通风槽，配合均匀排布的圆形散热小孔，一方面可以在制动时快速打散摩擦片带来的热量，

　　避免盘面局部温度过高引发形变，另一方面在雨天骑行时，通风槽和小孔可以快速刮除盘面附着的水膜，缩短涉水后的制动恢复距离，解决传统实心制动盘雨天制动打滑的痛点。不同于固定式制动盘的刚性连接设计，这款制动盘采用浮动式设计思路，盘体与安装基座之间预留微小的活动余量，当卡钳两侧摩擦片夹紧盘面时，盘体可以沿径向、轴向产生微量位移，自动对齐卡钳的摩擦面，既可以避免安装公差带来的偏磨问题，也能减少制动过程中产生的震动传递到花鼓和车架上，提升制动时的手感平顺性。材质选型上这类制动盘多采用不锈钢基材加工，相比传统铸铁材质不会因长期遇水产生锈迹，同时盘面的开槽设计也能在制动过程中刮除摩擦片表面磨下的碎屑，避免碎屑夹在摩擦片与盘面之间造成盘面划伤，延长摩擦片和制动盘的整体使用寿命。建模过程中需要重点保证圆周方向的槽孔阵列角度公差，所有安装孔的位置度需要满足装配要求，盘面的平面度公差需要控制在极小范围内，避免高速转动时出现盘面跳动，影响制动的平顺性。
