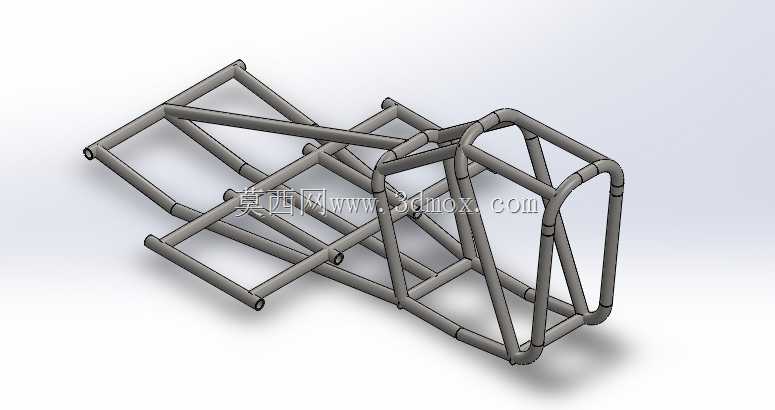

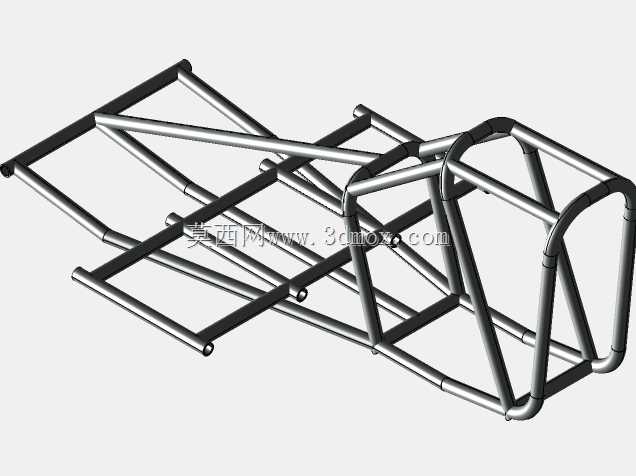

倒三轮代步车管架式承载底盘结构

　　这款管架式底盘结构主要适配小型倒三轮代步车辆、休闲人力三轮改装以及低速电动三轮载具的开发场景，作为整车的核心承载基体，所有行走部件、转向机构、驾乘座椅、储物载物结构都需要依托该框架完成安装固定，其结构强度直接决定整车的负载能力、行驶稳定性与长期使用可靠性。设计阶段优先采用圆管弯折拼焊的结构形式，相比钣金冲压焊接的底盘，圆管截面的抗扭、抗弯性能更优，在同等自重下能获得更高的结构强度，同时圆管弯折的工艺门槛更低，小批量试制阶段无需开制大型冲压模具，仅靠弯管机、焊接工装即可完成样件制作，能大幅压缩前期开发的周期与成本。从结构布局来看，底盘前段收窄的框架区域预留了转向机构的安装空间，可兼容把式转向与小直径方向盘转向结构的安装，

　　两侧伸出的管段为前轮摇臂、减震器提供了安装支点，安装孔位的同轴度公差控制在0.2mm以内，避免行驶过程中出现转向卡滞、前轮偏磨的问题。中段的矩形框架区域是主要的承载区，驾乘人员的座椅、电池组（电动版本）、储物箱体都固定在该区域，框架内部预留的横向支撑管可根据负载需求调整壁厚，常规1.2mm壁厚的Q235圆管即可满足单人驾乘加50kg载物的强度要求，若用于货运版本可将壁厚提升至2.0mm，无需改动整体框架结构。后段的延伸框架用于固定后轮轴、传动机构，人力版本可直接安装飞轮、曲柄传动组件，电动版本则可预留轮毂电机、控制器的安装位，框架末端的管端做了圆弧过渡处理，避免尖锐边角对安装人员、驾乘人员造成磕碰伤害。

　　整个底盘的安装边界经过反复校核，整体宽度控制在750mm以内，长度控制在1200mm以内，可适配绝大多数小型三轮车辆的外壳覆盖件安装，框架上预留的安装孔位均采用统一的M8螺纹规格，方便后续配件的通用替换，所有焊接位置都做了满焊处理，焊后打磨去除焊渣，避免应力集中导致的焊缝开裂问题，在管件弯折位置特意增加了短管支撑，强化弯折处的结构强度，应对复杂路面行驶时的交变载荷冲击。
