星型布局多缸径向内燃机结构展示

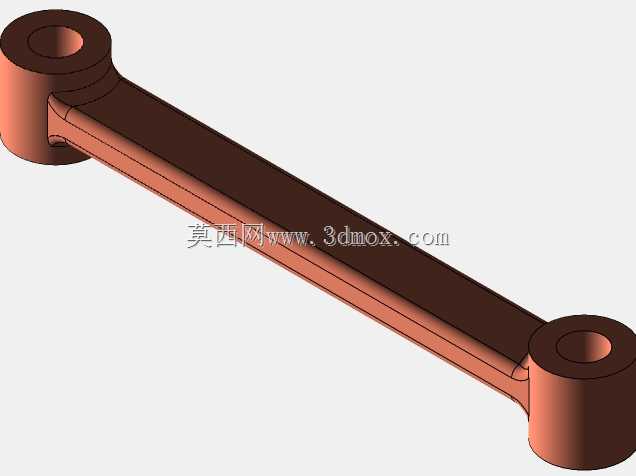

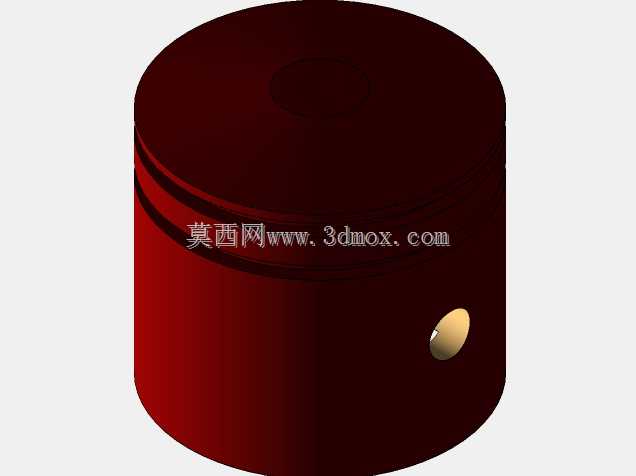

　　这款径向排布的内燃机结构，采用多缸围绕中央曲轴呈辐射状的经典布局，在航空动力发展早期曾是活塞式航空发动机的主流构型，相比直列、V型缸体布局，它的曲轴长度更短，整体结构的轴向尺寸紧凑，能在较小的机头安装空间内实现更大的总排量，输出功率密度更高，同时多缸交替做功的特性让曲轴运转的平顺性表现更好，不需要额外加装大质量的平衡轴就能抵消大部分往复惯性力。从结构设计逻辑来看，所有气缸的连杆都共同铰接在中央曲轴的曲柄销上，做功时混合气在气缸内燃烧膨胀，推动活塞做往复直线运动，再通过连杆将力传递给曲轴，转化为旋转扭矩输出，这种共用曲柄销的设计大幅减少了曲轴的加工工序和零件数量，也让整机的重量控制更有优势，早期轻型飞机、小型通航飞行器选择这类构型，

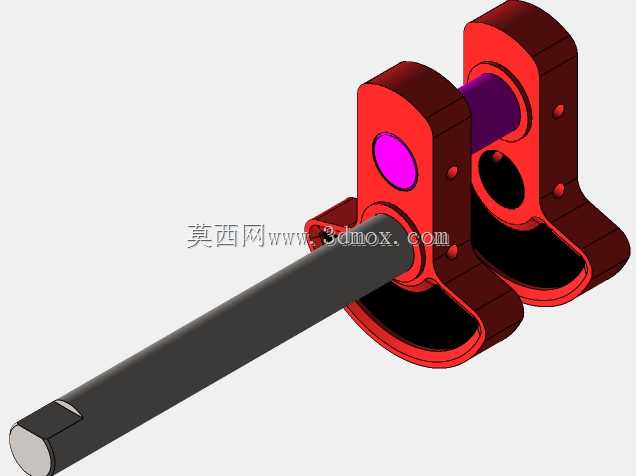

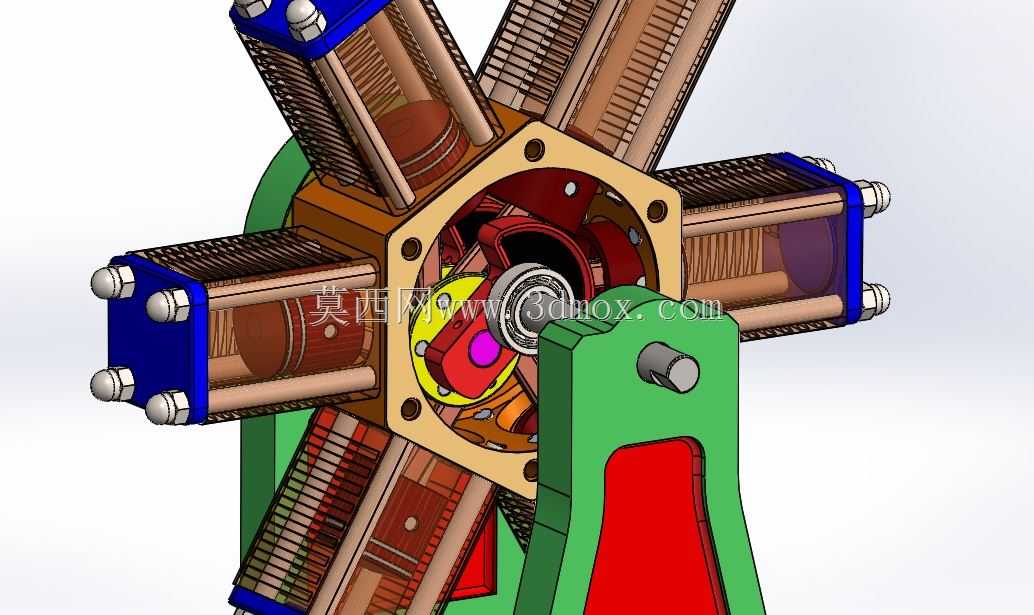

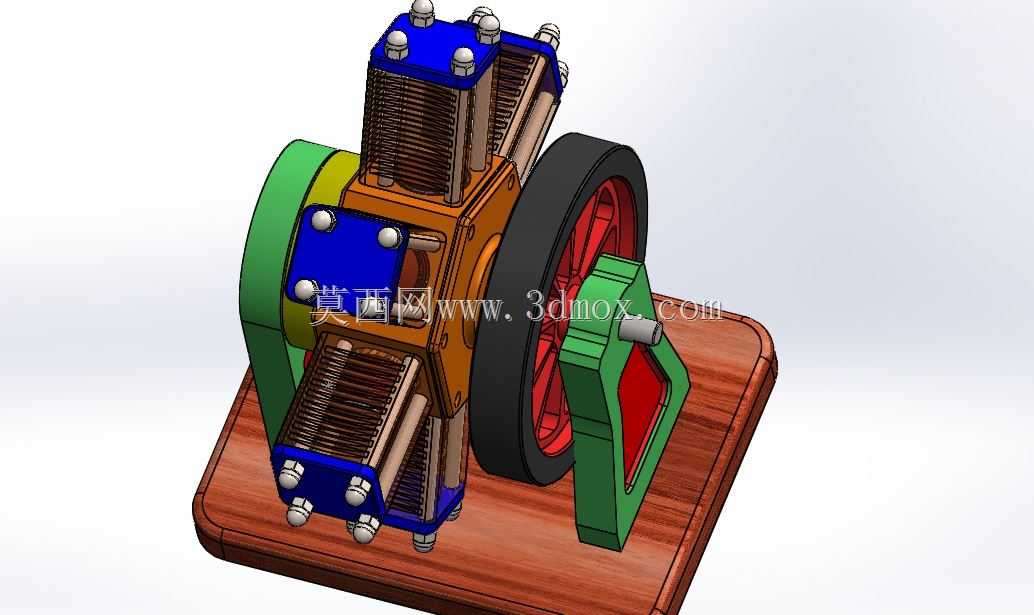

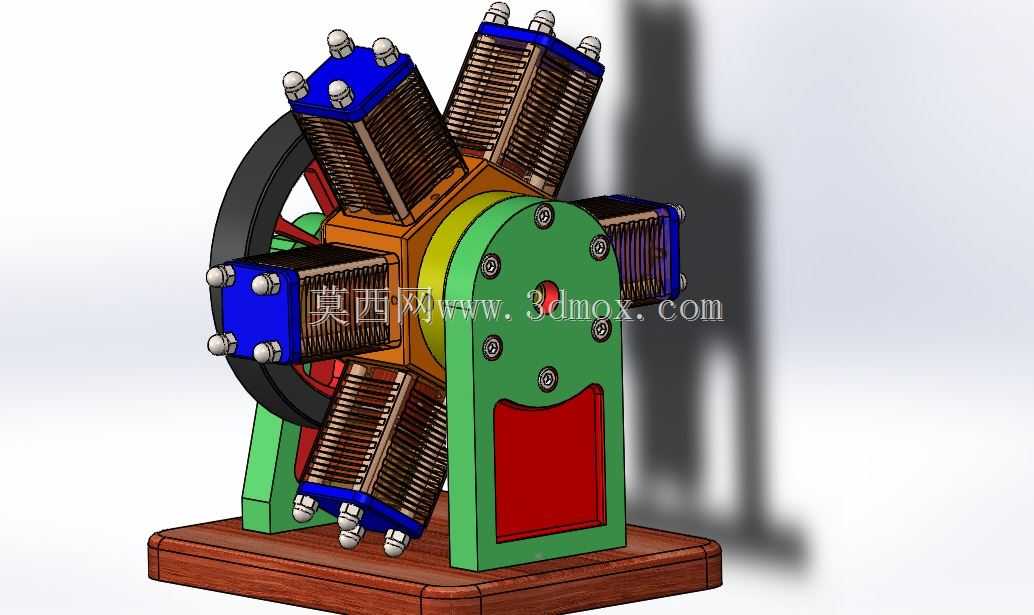

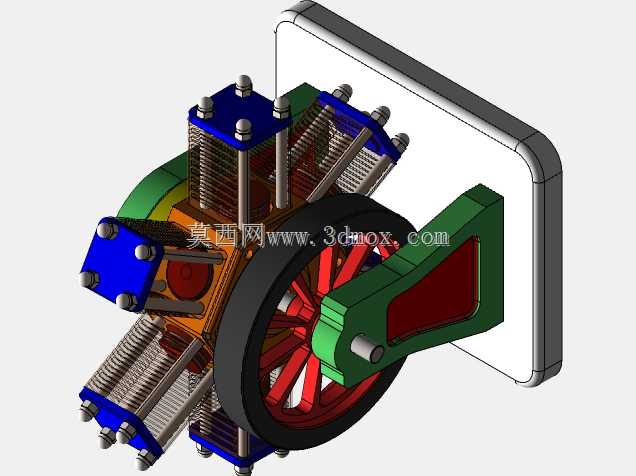

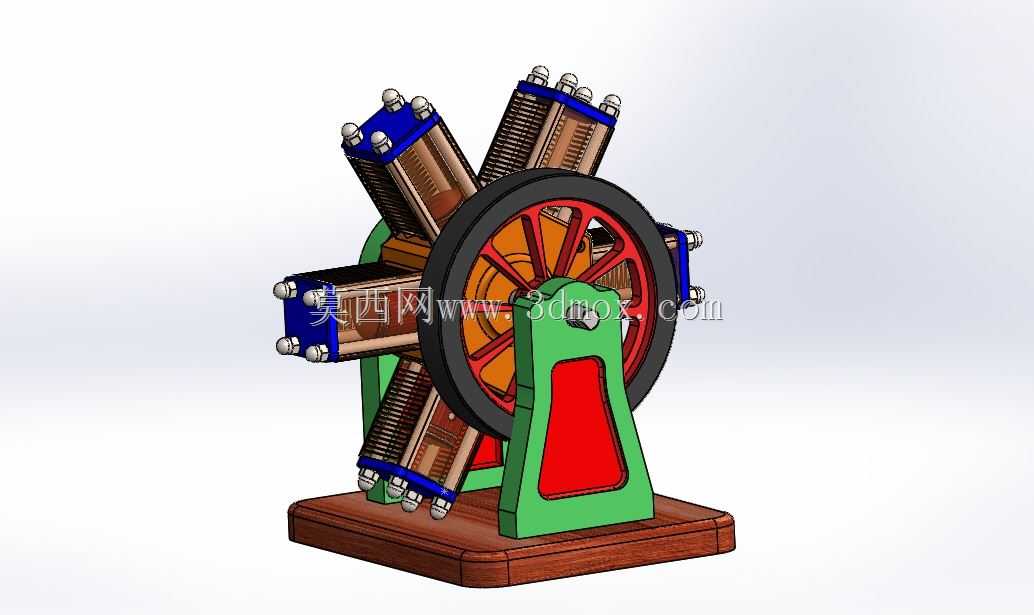

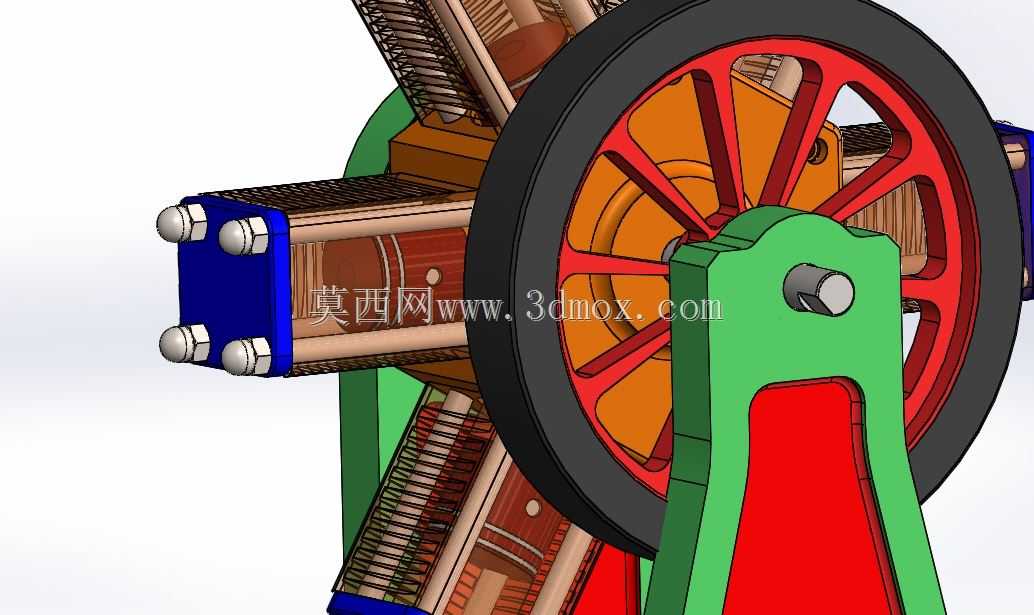

　　很大程度是看重它重量轻、功率足、结构可靠性高的特点，哪怕单缸出现故障，剩余气缸也能维持基本运转，提升飞行过程中的动力冗余度。模型完整还原了气缸散热鳍片、气门组件、带辐条的飞轮、支撑底座等细节结构，安装边界上，底座采用矩形木质承托结构，整体重心落在底座中心区域，静态展示时的稳定性充足，各气缸沿圆周均匀分布，相邻气缸之间预留了足够的散热间隙，避免持续运转时热量积聚导致的缸体过热问题。支撑结构采用立式支架承托曲轴输出端，飞轮布置在支架外侧，既可以通过飞轮的转动惯量稳定曲轴转速，也能直观展示动力输出的旋转状态，这类结构除了早期航空领域应用，在小型固定式动力机组、教学演示教具领域也有相关应用，能帮助从业者直观理解星型内燃机的动力传递路径、配气机构布局和曲柄连杆的运动配合关系，建模时对活塞往复行程、连杆摆角、曲轴回转半径的参数匹配都做了还原，能直接用于运动仿真演示，观察不同曲轴转角下各气缸活塞的位置变化，理解多缸顺序做功的相位差设计逻辑。
