车辆操控台多规格仪表安装承载面板结构

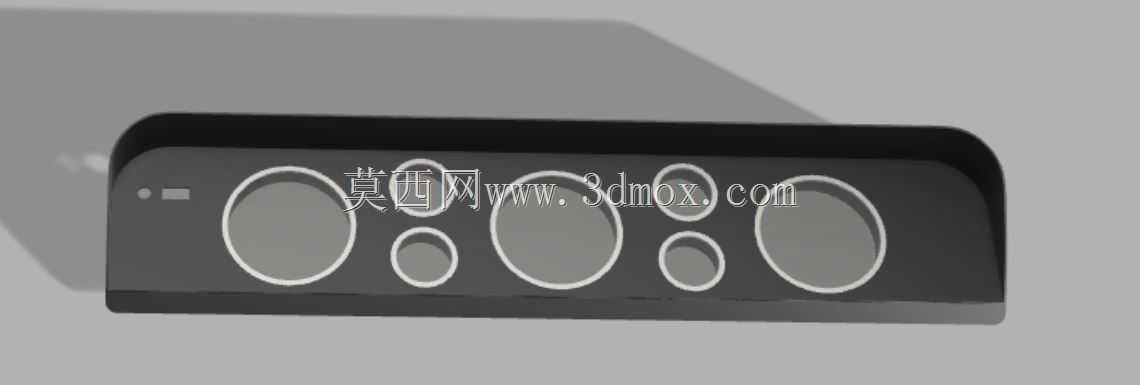

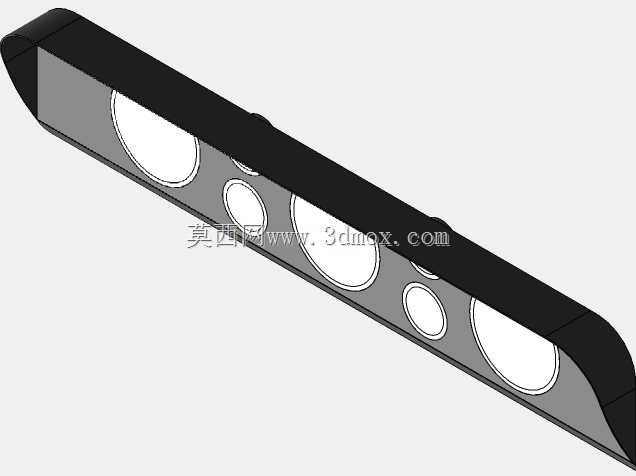

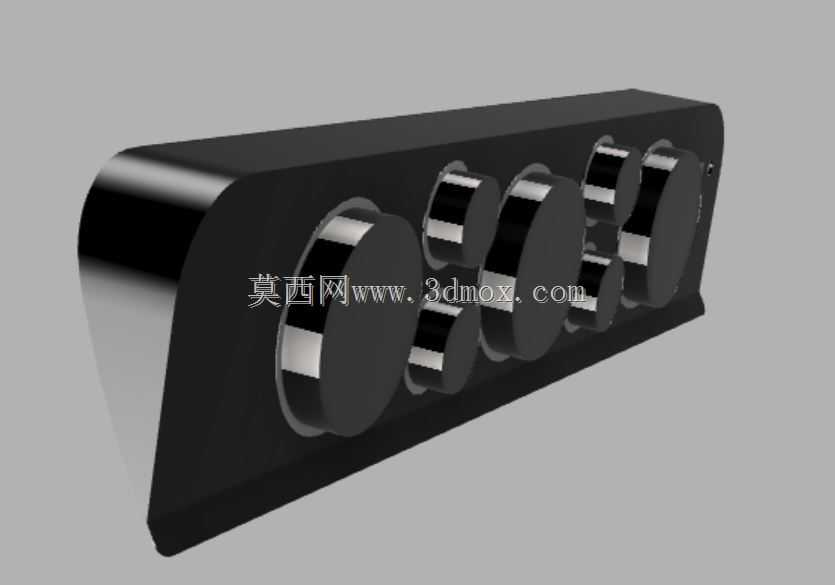

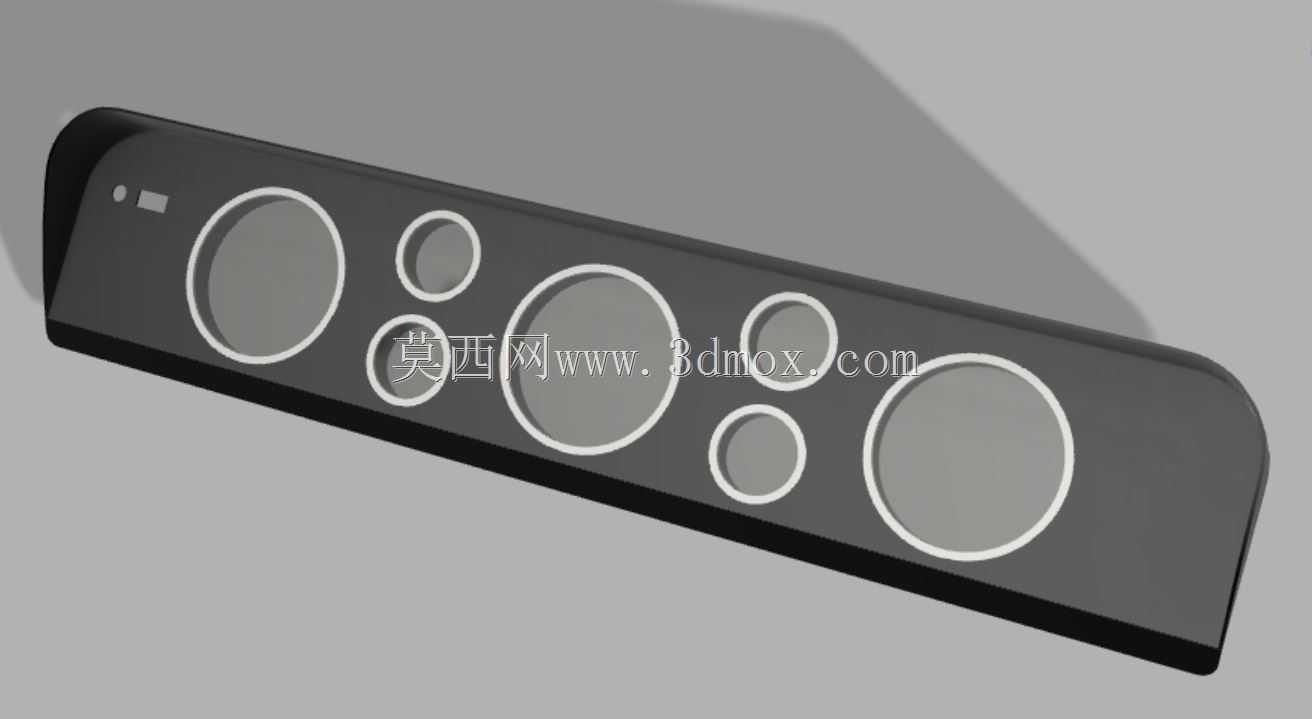

　　这款仪表承载面板主要应用于非道路作业车辆、改装特种车辆的驾驶舱操控区域，核心作用是为不同规格的车载仪表提供稳定的安装定位基准，同时整合驾驶舱前端的仪表排布逻辑，让驾驶者可以在常规坐姿下快速读取所有仪表的参数信息，避免视线偏移带来的操作风险。设计阶段首先梳理了常用车载仪表的外径规格，从大尺寸的车速、转速表，到中等尺寸的油压、水温表，再到小尺寸的气压、电量表，分别匹配对应直径的安装开孔，所有开孔边缘都做了环形凸台结构，既可以在安装时给仪表提供轴向定位，也能遮挡仪表与面板之间的装配缝隙，提升整体装配的整洁度。面板整体采用长条形窄边结构，边缘做了小角度的弯折包边，一方面提升薄板结构的整体刚性，避免车辆行驶过程中持续振动引发面板共振异响，

　　另一方面弯折的边缘可以直接卡入驾驶舱仪表台的预留安装槽，减少额外的固定连接件数量，降低装配工序的复杂度。安装边界方面，面板整体厚度控制在适配常规车载仪表的安装深度范围内，背面预留了仪表接线的走线空间，不会出现线束挤压弯折的问题，所有开孔的中心距都经过反复校核，保证相邻仪表安装后不会出现外圈干涉，同时给仪表的固定卡簧预留足够的操作空间，后期更换仪表时不需要拆解整个面板，直接从正面即可完成仪表的拆装更换。面板表面做了哑光深色处理，避免强光照射下产生反光干扰驾驶者读取仪表数据，左上角预留了小型指示灯的安装位，可以集成故障报警、灯光提示等小型指示元件，不需要额外在周边区域开孔布置指示灯，进一步整合了驾驶舱前端的功能布局。从结构强度角度考虑，面板背面在大尺寸开孔的对应位置设置了隐形的加强筋，不会破坏正面的整体外观一致性，同时可以抵消大尺寸仪表安装后带来的局部应力集中，避免长期使用后面板出现开孔变形的问题，适配车辆长期在颠簸工况下的使用需求。
