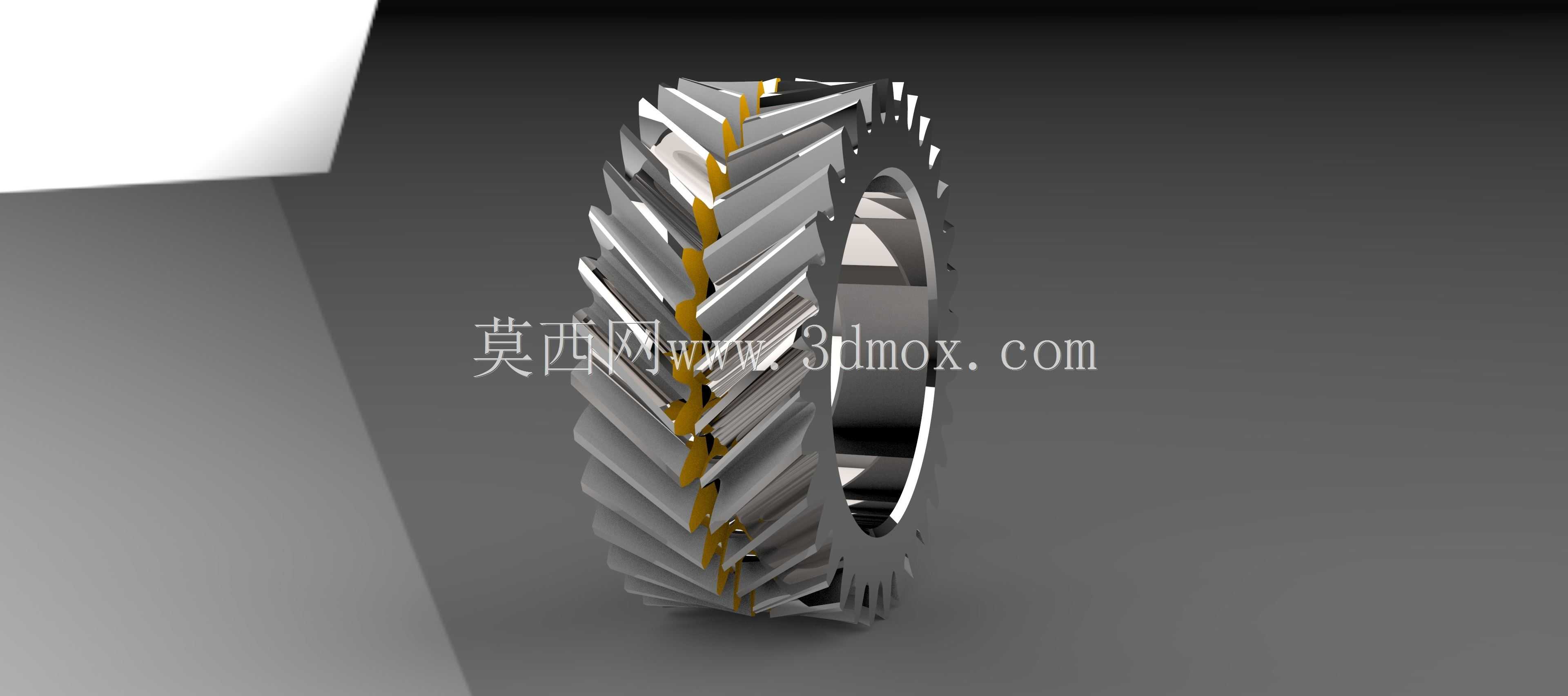

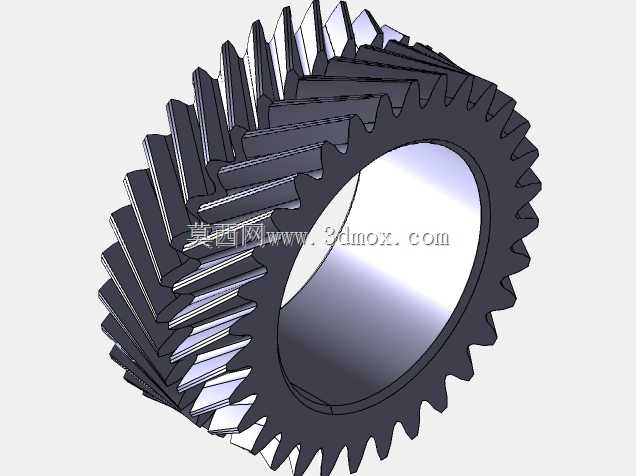

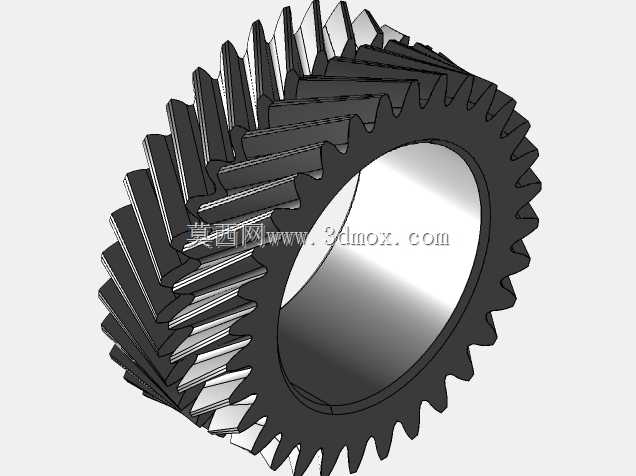

高精度人字齿双斜齿轮传动构件

　　在重载传动系统的设计选型中，双斜齿轮始终是应对大扭矩、高转速工况的核心传动构件，这类构件常见于矿山破碎设备的主传动箱、大型船舶的动力输出端、冶金轧机的减速单元以及重型工程机械的变速机构中，相比普通直齿圆柱齿轮，其啮合过程的重合度更高，传动过程中轴向力可通过两侧对称的旋向齿形相互抵消，无需额外设置大规格推力轴承来平衡轴向载荷，能有效缩减传动箱的整体轴向尺寸，提升整套传动系统的空间利用率。

　　从实际使用场景来看，这类双斜齿轮多布置在传动链的中高速级，承担动力分流与扭矩传递的核心作用，运行过程中轮齿是逐步进入啮合再逐步退出啮合，不会出现直齿轮传动的整齿冲击问题，传动噪音更低，齿面接触应力分布更均匀，能承受的瞬时冲击载荷比同模数直齿轮高出40%左右，尤其适合存在变载、冲击负载的连续运行工况。

　　设计这类齿轮构件时，首先要确定两侧斜齿的螺旋角参数，通常螺旋角控制在25°到35°区间，两侧齿向完全对称，中间预留的退刀槽宽度需要匹配加工刀具的刃宽，避免滚齿或插齿加工时出现齿根过切问题；齿宽系数的选取需要结合安装轴的刚性做校核，若支撑轴跨距较大，齿宽系数不宜过大，防止轮齿受载后出现偏载，加剧齿面局部磨损。齿形修缘是设计中不可忽略的环节，需要对齿顶、齿端做微量修形，补偿安装误差、轴系受载变形带来的啮合偏移，避免轮齿边缘出现应力集中导致的点蚀、断齿问题。

　　安装边界方面，这类齿轮与轴的配合多采用过渡配合加平键连接，部分重载场景会采用花键连接来提升扭矩传递能力，安装时需要保证两侧轴承的同轴度公差控制在IT6级以内，齿轮端面的跳动公差不超过0.02mm，避免运行过程中出现单侧齿面受力过载的问题。齿轮的内孔尺寸需要匹配对应安装轴的轴径，齿顶圆与传动箱内壁的安全间隙要保留至少5mm以上，防止运行过程中热胀导致的剐蹭问题，齿侧间隙需要根据运行温度、润滑方式做调整，采用油浴润滑的场景间隙可适当放大，采用油脂润滑的低速场景间隙可适当缩小，保证传动精度的同时避免卡滞。

　　从结构特性来看，这类整体式双斜齿轮相比两个拼装的斜齿轮，刚性更好，没有拼接面的装配误差，传动精度更高，但加工难度相对更大，需要专用的滚齿设备或者多轴加工中心来完成齿形加工，齿面粗糙度需要控制在Ra1.6以下，降低啮合过程中的摩擦损耗，提升整体传动效率，正常工况下这类齿轮的传动效率可以达到98%以上，长期运行的维护成本更低。
