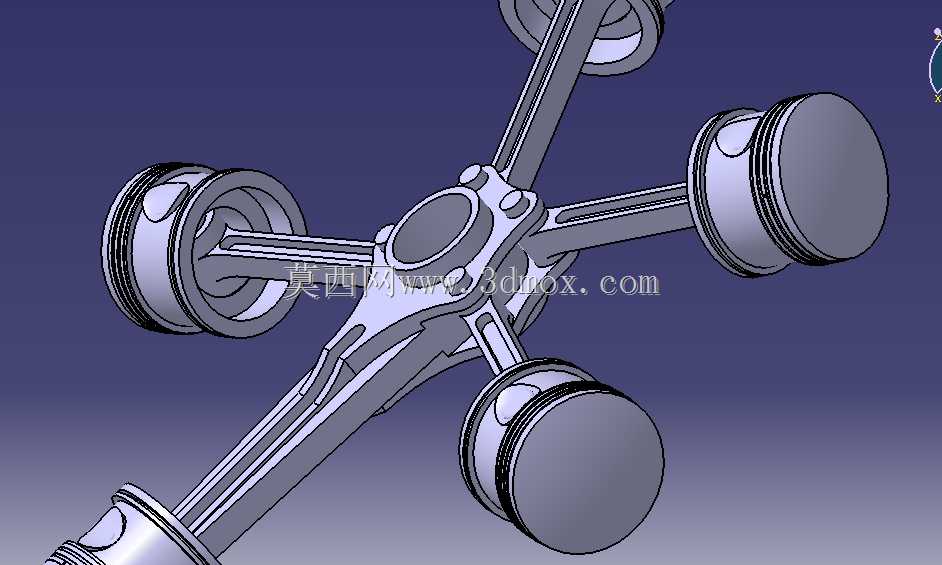

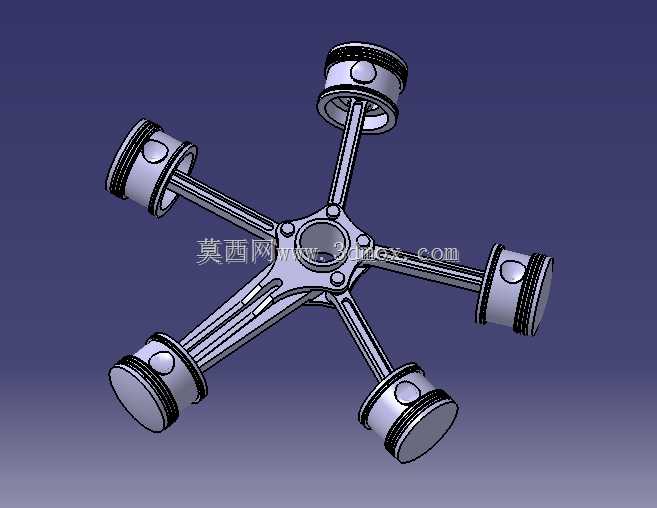

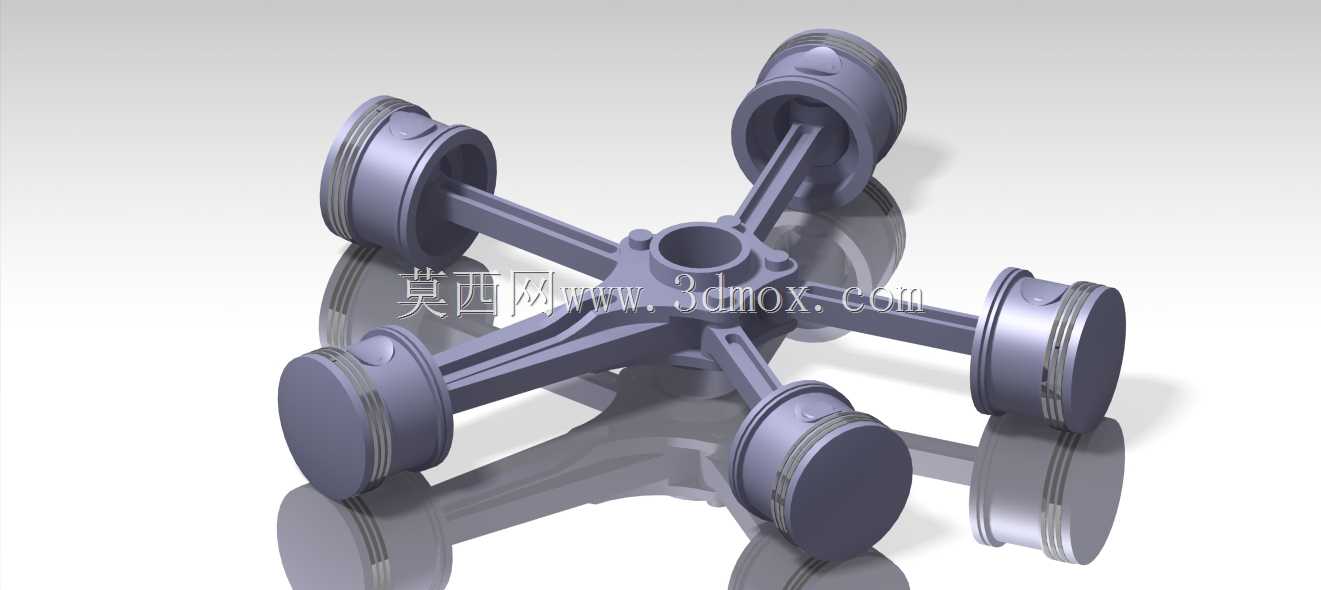

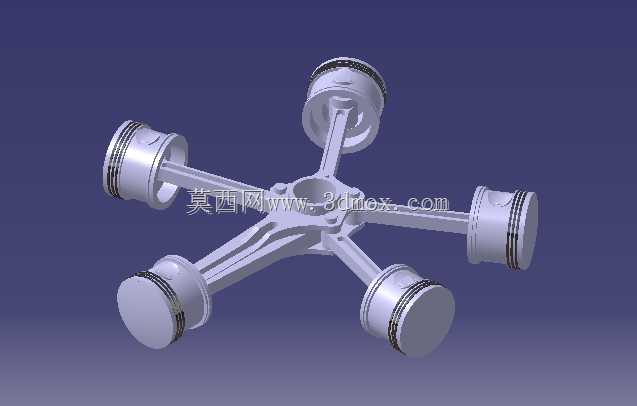

星型布局活塞连杆曲轴动力总成结构

　　该动力结构采用多缸圆周径向排布设计，核心应用场景覆盖轻型通航飞行器动力单元、小型特种作业装备动力源、早期航空活塞动力复刻教学演示领域，区别于直列、V型缸体布局，径向排布的缸体围绕中心曲轴呈放射状均匀分布，可在更小的整机轮廓尺寸下实现更大的排量输出，同时缩短曲轴整体跨度，降低曲轴高速运转时的挠曲变形风险。从功能特性来看，该结构通过多组活塞同步往复运动，将燃烧做功的直线推力经连杆传递至中心曲柄销，转化为曲轴的旋转扭矩输出，周向均匀排布的缸组可让做功行程交替衔接更平顺，相比同排量直列机型，曲轴每旋转一周可获得更多的做功脉冲，大幅降低输出端的扭矩波动，减少配套传动系统的减震负载。设计过程中，首先要确定中心曲柄的回转半径，

　　该尺寸直接决定活塞的行程长度，同时要匹配每根连杆的长度参数，避免活塞运行到上止点、下止点时出现连杆与缸体壁面、中心曲轴座的运动干涉，每一组缸体的中心轴线必须精准交汇于曲轴回转中心，偏差过大会导致连杆侧推力异常增大，加剧活塞与缸壁的偏磨问题。安装边界层面，整机径向轮廓由缸体数量、单缸缸径尺寸共同决定，中心曲轴的输出端需预留与传动法兰、启动电机、散热风扇的对接安装位，缸体外侧需预留火花塞安装、进排气歧管布置、油路管路排布的操作空间，曲轴两端的轴承座安装面需保证同轴度公差，避免运转时出现卡滞、异常振动问题。结构细节上，活塞环槽的位置、活塞销座的加强筋布局都经过受力校核，连杆大头采用剖分式结构便于装配到曲柄销上，

　　中心星形连接座的减重孔设计在保证结构强度的前提下降低了整机转动惯量，提升动力响应速度。这类径向动力结构在小排量场景下风冷散热效率更高，周向排布的缸体都能直接接触迎面气流，不需要设计复杂的水冷管路结构，整体结构更紧凑，维护时可单独拆解单组缸体活塞组件，不需要完全拆解整机，适配野外作业、轻型航空装备对动力单元可靠性、易维护性的要求。建模过程中所有运动副的配合间隙都按照实际工程公差设置，可直接用于运动仿真验证，直观展示活塞往复运动与曲轴旋转的传动关系，也可作为同类动力结构设计的参考基准，校核不同缸数径向布局的运动干涉风险。
