法兰式手动蝶阀工业流体控制结构

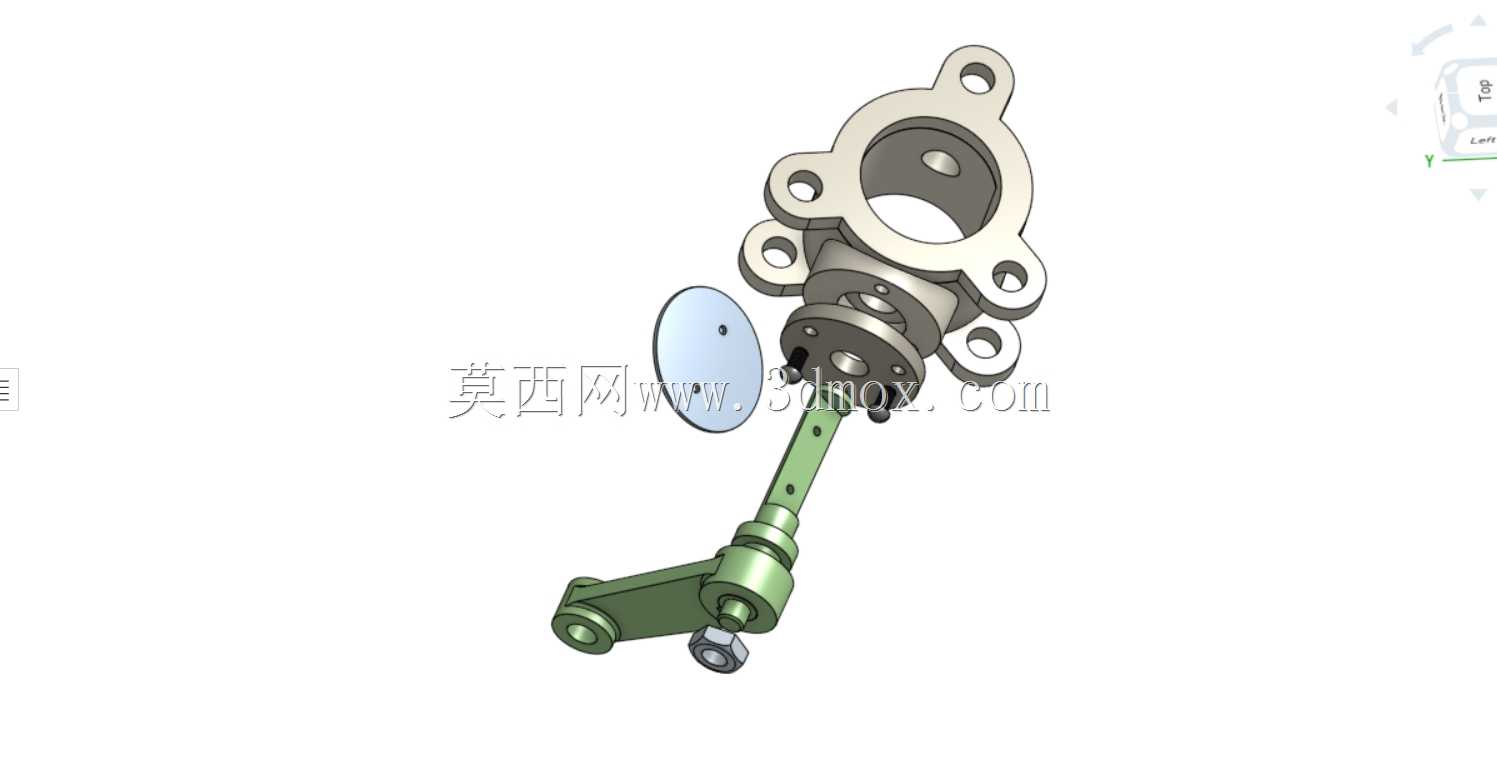

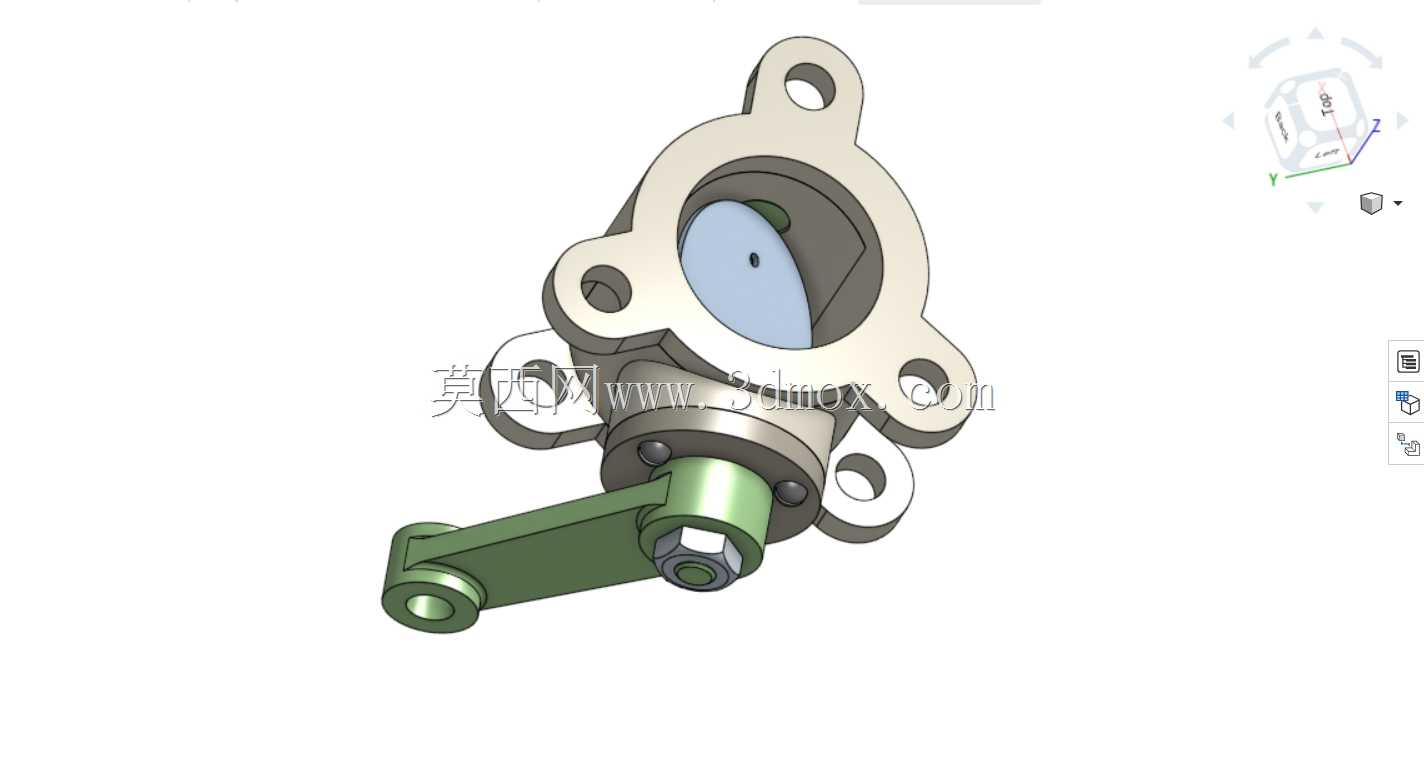

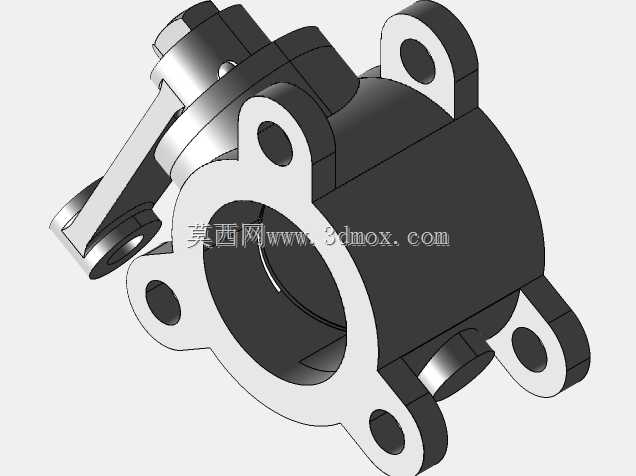

　　这款蝶阀结构主要面向工业流体管路的通断与流量调节场景，在化工、水处理、暖通配套、轻工制程的管路系统中都有广泛适配空间，尤其适合对安装空间有严格限制的中低压管路布设场景，相比同通径的闸阀、截止阀，其结构轴向尺寸更紧凑，安装时不需要预留过长的阀杆操作空间，能有效压缩管路排布的整体占用空间。从结构设计来看，该蝶阀采用三孔法兰对接形式，法兰端的安装孔位做了均匀分布设计，对接时可适配同规格标准法兰的螺栓穿装，安装对位过程中不需要额外调整阀体角度，三个安装孔的定位公差经过合理放缩，能抵消现场管路焊接带来的小范围位置偏差，降低现场安装的对位难度。阀板采用偏心密封结构设计，启闭过程中阀板与密封面的摩擦行程更短，能有效减少密封件的磨损量，

　　延长密封结构的维护周期，手动操作的摇臂结构做了力臂优化，操作人员不需要借助额外加力杆，仅靠手部力量就能完成额定压力下的阀门启闭动作，摇臂与阀杆的连接位置采用防松螺栓锁紧，长期往复操作也不会出现连接松脱、阀板转角错位的问题。设计过程中充分考虑了管路内的流体流态，阀板的边缘做了圆弧过渡处理，阀门全开状态下阀板对流体的阻流面积更小，管路压损比普通平板蝶阀降低约15%，能减少流体输送过程中的动力损耗。阀体的流道部分做了等径设计，不存在局部缩径结构，流体通过时不会形成明显的涡流区，也能减少介质内杂质在阀体内腔的沉积，适合输送含有少量固体颗粒的混合流体工况。从安装边界来看，该蝶阀的操作摇臂在全行程转动过程中，不会超出法兰端面的外轮廓范围，

　　近距离并排布设多台同规格阀门时，相邻阀门的操作件不会出现运动干涉，能进一步提升管路排布的紧凑度。阀杆与阀体的配合位置设置了耐磨衬套，长期启闭操作不会出现阀杆晃动导致的密封偏心问题，衬套采用自润滑材质，日常使用过程中不需要额外加注润滑脂，降低了日常维护的工作量。整体结构没有冗余的复杂零件，拆解维护时仅需要松开端部的锁紧螺母就能完成阀板、密封件的更换，不需要将整个阀体从管路上拆卸下来，能大幅缩短现场维护的停机时间。
