符合API600标准的150Nb法兰连接闸阀结构

　　在石油炼化、长输管线、化工介质输送等工业场景中，管路系统的截断类部件选型直接关系到整套系统的运行可靠性，这款150磅级的铌合金材质闸阀，正是针对中低压工况下的严苛介质使用需求开发的截断装置。从实际使用场景来看，这类闸阀通常安装在管线的主干路节点，日常处于全开或全闭状态，不承担流量调节功能，依靠闸板的垂直升降实现管路通断控制，相比截止阀，其全开状态下的流道阻力更小，介质流经时的压损更低，适合大口径、长距离的介质输送场景。

　　产品的设计严格遵循API 600钢制闸阀的相关规范，法兰连接端的尺寸完全匹配ANSI B 16.5管法兰标准，安装时可直接与同压力等级、同公称通径的标准法兰配对，无需额外加工转接结构，有效降低现场安装的适配成本。结构上采用明杆设计，阀杆的升降行程可直接通过外部观察判断阀门的开合状态，避免现场操作时的误判；手轮采用轮辐式结构，操作力矩分布均匀，即使在无辅助工具的情况下，现场运维人员也可完成常规的开合操作。阀体与阀盖的连接采用螺栓紧固的压力密封结构，密封面经过精密研磨，可耐受常规工况下的温度与压力波动，避免介质外漏风险。

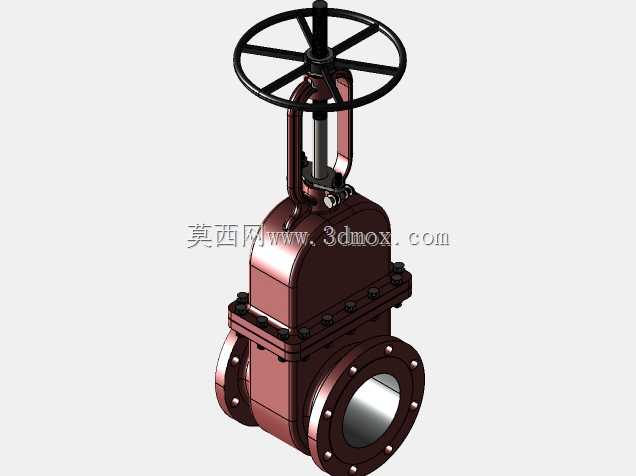

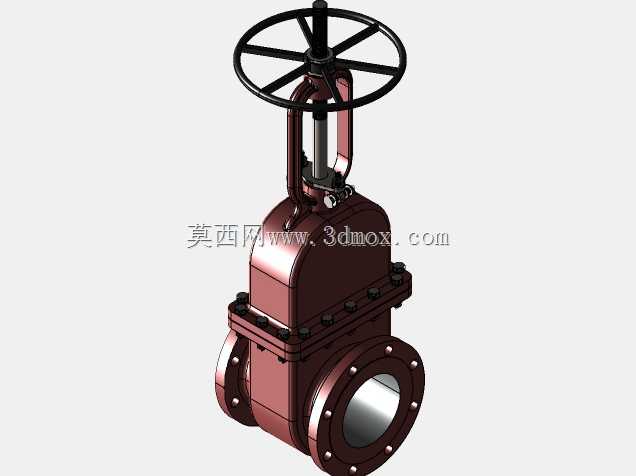

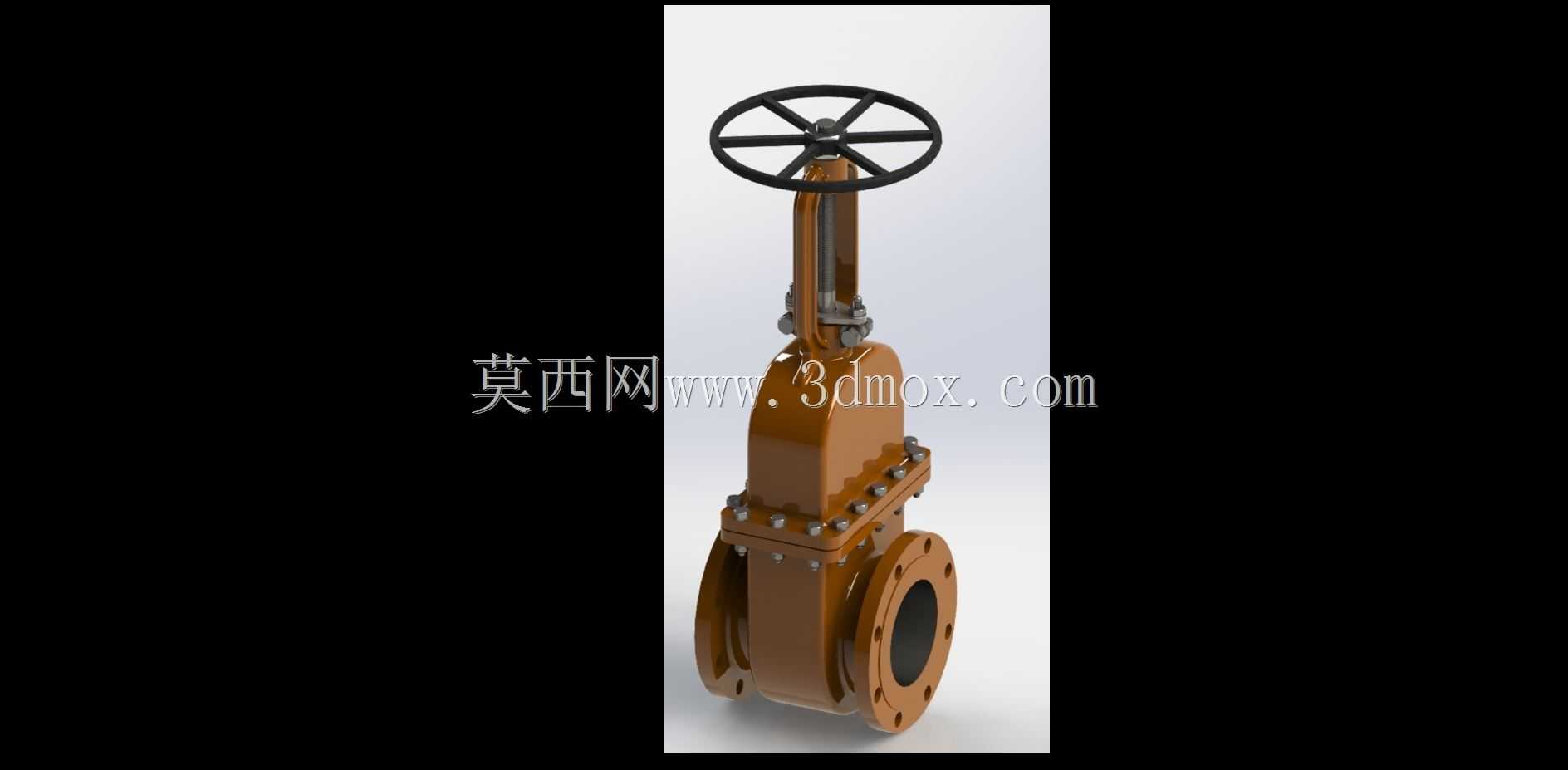

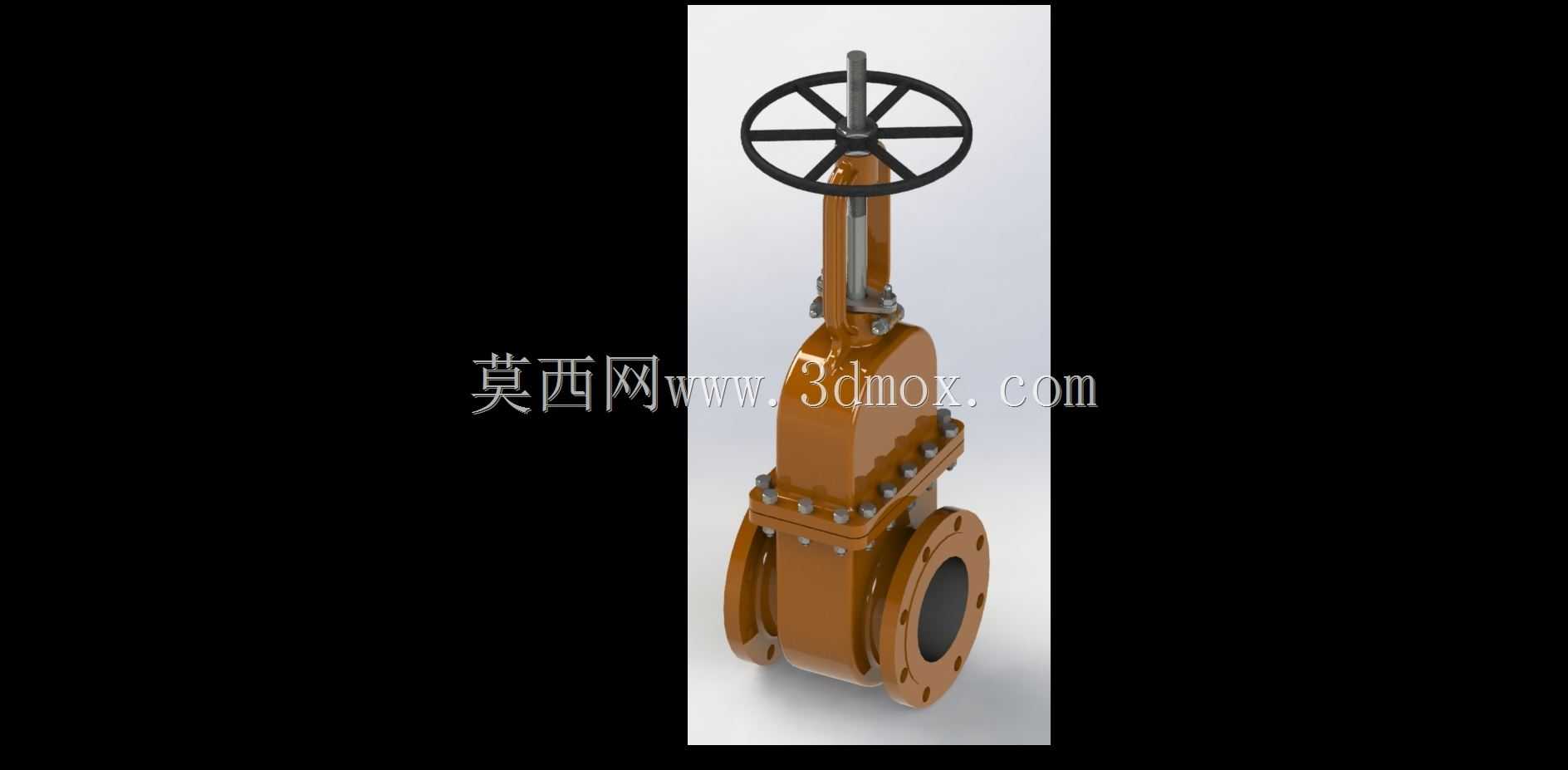

　　从建模的结构细节来看，这款闸阀的外形轮廓完全还原实物的安装边界，法兰端的螺栓孔分布、阀盖的紧固螺栓排布、手轮的安装高度、阀体底部的结构轮廓都按照实际尺寸等比例还原，可直接用于管路系统的三维布局设计，在做厂区管线排布、设备撬块集成设计时，可直接调用该模型进行干涉检查，提前预判安装空间是否充足，避免现场安装时出现管线与周边设备、结构件的碰撞问题。闸板的密封面采用楔式结构，关闭时可借助介质压力实现自紧密封，在公称压力对应的工况范围内，可保证截断后的零泄漏，适配水、油品、蒸汽以及部分弱腐蚀性介质的输送场景。阀杆部位设置了多级填料密封结构，可在长期使用过程中通过调整填料压盖的螺栓预紧力补偿填料磨损，延长阀门的在线维护周期，减少非计划停机的维护成本。
