柱式导向定位压紧支撑夹具结构

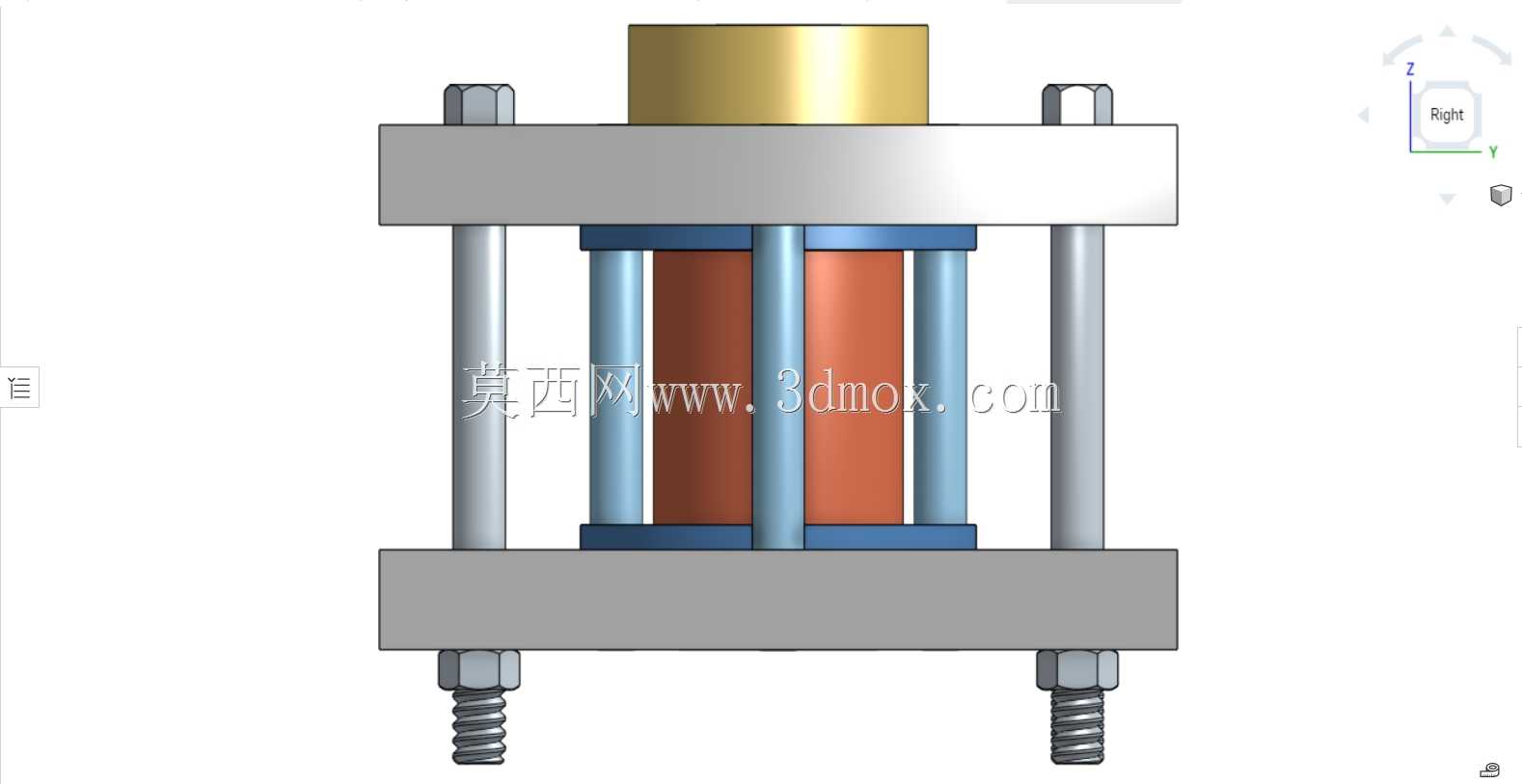

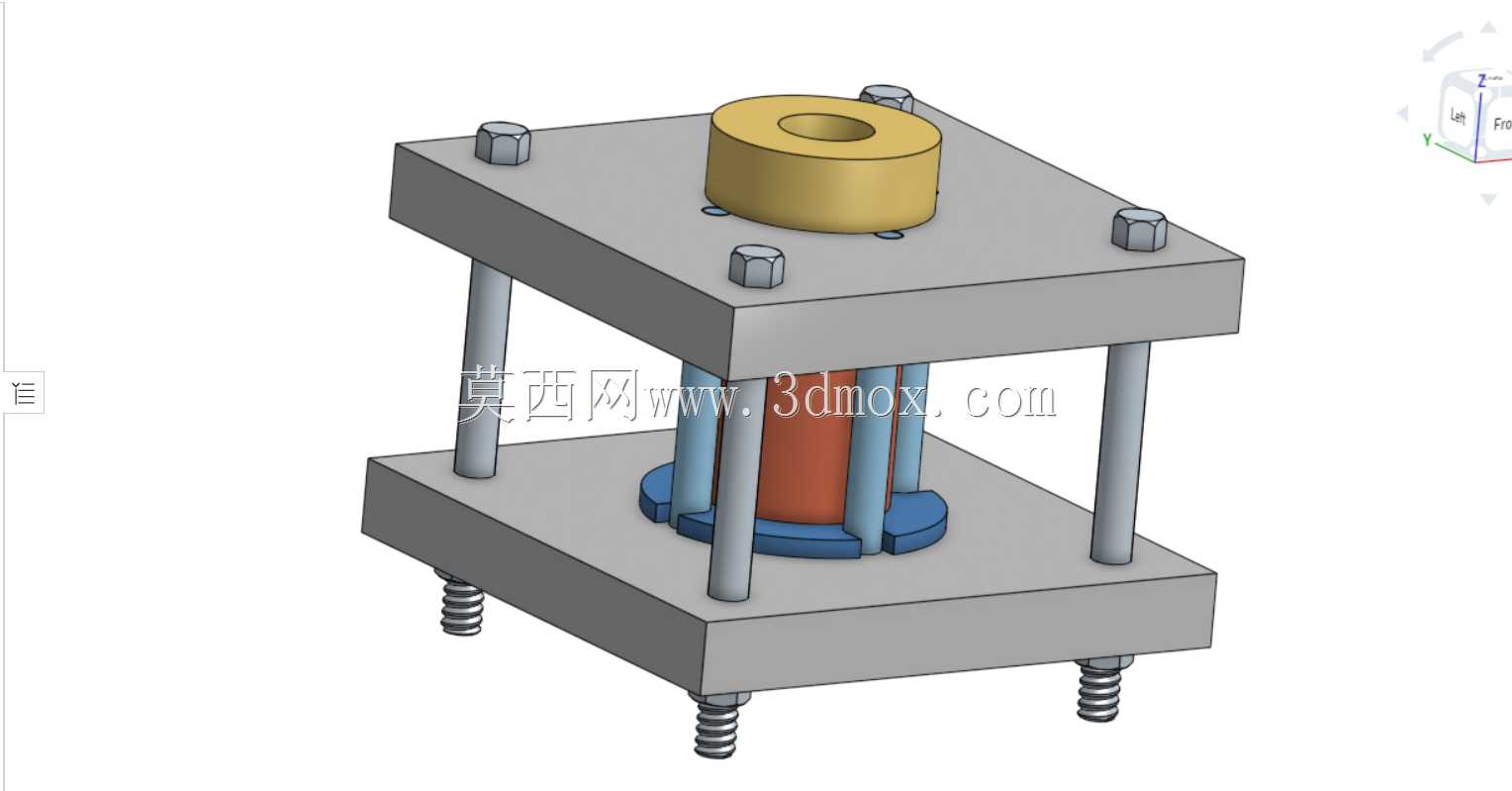

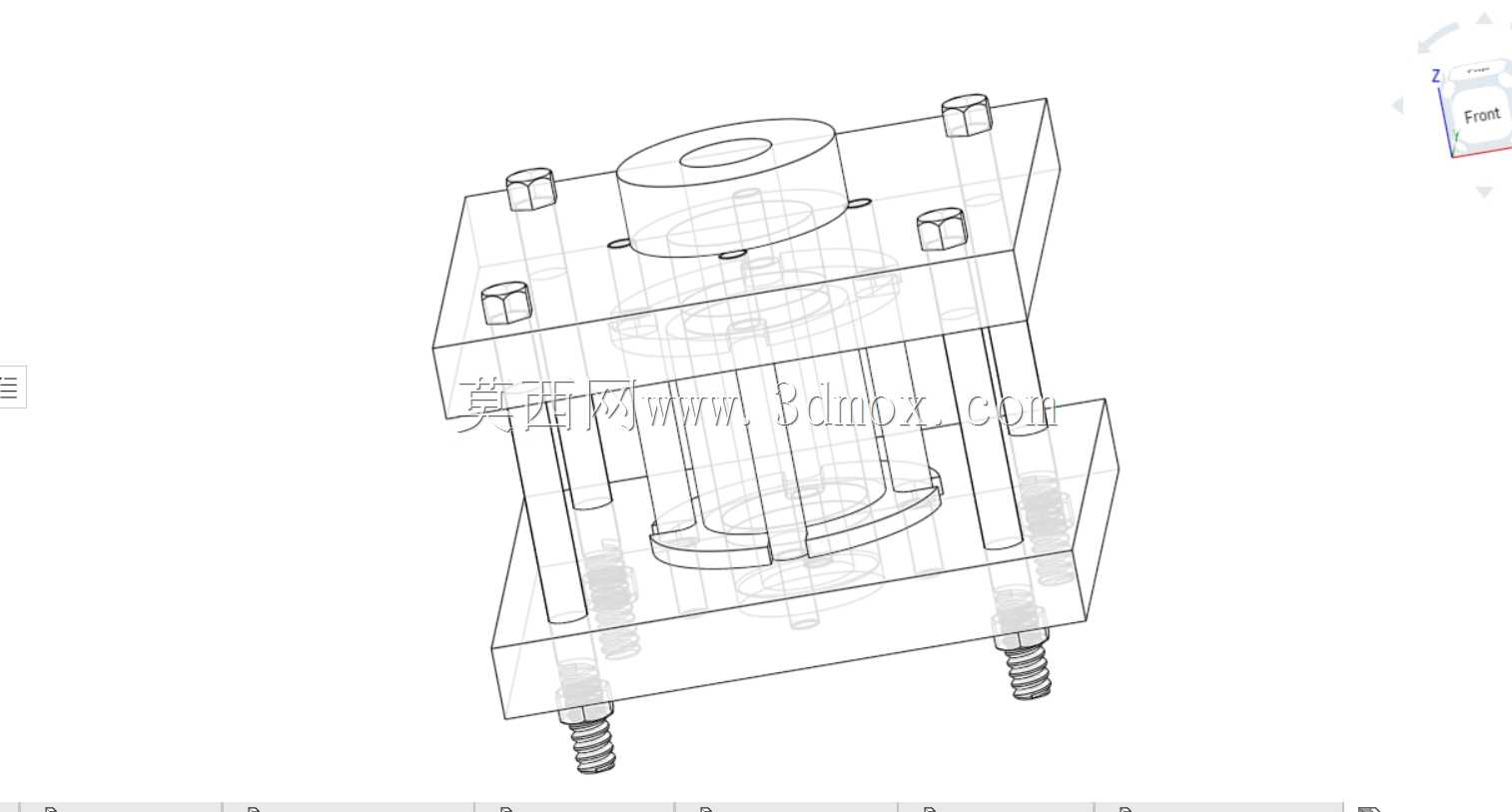

　　这类柱式导向的压紧支撑夹具，多应用在小尺寸零部件的修配、检测定位、小载荷压装工序里，常见于传感器装配、小型精密零件修复、样件试制的工位场景中，区别于大型液压工装，这类手动压紧的夹具结构更轻量化，适配多品种小批量的加工、修复作业需求，不需要配套复杂的动力源，依靠底部的调节螺柱就能快速调整上下夹板的开合间距，适配不同高度的待装夹工件。从结构设计逻辑来看，上下两块平行的安装夹板通过四根对称布置的光面导向柱实现平行度约束，导向柱与上夹板的安装孔采用间隙配合，保证上压板下压过程中不会出现偏斜，避免待夹持工件受到侧向剪切力损伤；顶部的带孔铜质压头是直接接触工件的施力部件，铜材质的硬度低于常见的钢制、铝制工件，压紧过程中不会在工件表面留下压痕，

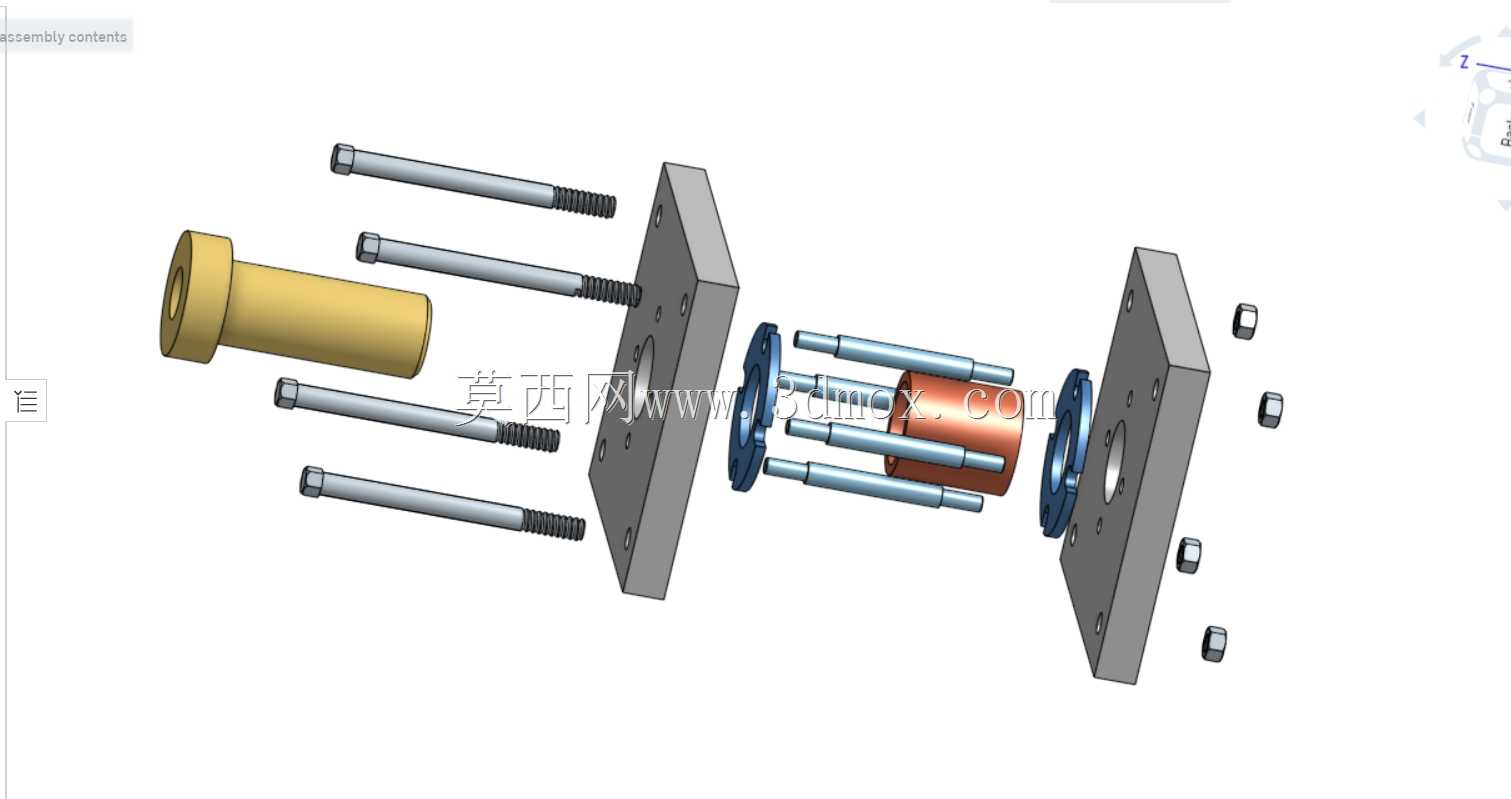

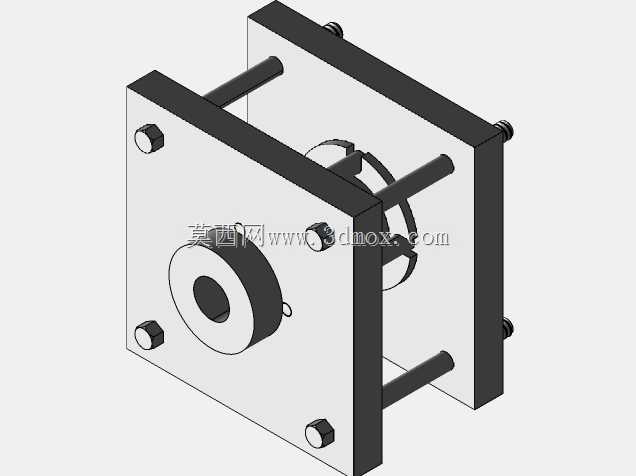

　　压头中心的通孔可以避让工件顶部的凸台、引线或者定位销，适配带异形凸起的工件装夹需求。底部夹板上的蓝色定位环是工件的径向定位结构，根据待夹持工件的外径可以快速更换不同内径的定位环，实现不同规格圆柱类工件的快速换装，定位环的高度略高于工件底部的安装基准面，能限制工件在装夹过程中的径向窜动，保证压紧过程中工件的同轴度。安装边界方面，夹具整体为方形对称结构，四根导向柱分布在夹板的四个角位，底部伸出的调节螺柱可以直接固定在工作台的T型槽上，也可以搭配压板实现快速装夹，整体外轮廓没有突出的尖锐结构，不会和周边的检测探头、修磨刀具产生干涉；上夹板的四个角位采用内六角螺栓锁紧导向柱，装配时可以通过调整四个螺栓的锁紧程度微调上压板的平面度，

　　保证压头对工件施加的压力均匀分布。实际使用时，先将待修复或者待装配的工件放置在底部定位环内，确认工件基准面贴合底部夹板后，缓慢下压上夹板直到铜质压头贴合工件上端面，再锁紧导向柱上的限位螺母完成固定，整个装夹过程不需要复杂的扭矩计算，依靠手动操作就能完成，对于需要频繁更换工件的修复工位来说，操作效率远高于传统的台虎钳装夹，同时不会因为夹持力过大导致薄壁类工件变形。这类夹具的导向柱采用镀铬光轴加工，表面粗糙度低，长期往复下压也不会出现卡滞，夹板采用45号钢调质处理，整体刚性足够承受小吨位的压装力，不会出现夹板弯曲变形的问题，适配小型零件的粘接修复、引脚焊接、尺寸检测等多类工序的装夹需求。
