机加工装夹用台钳装配结构设计

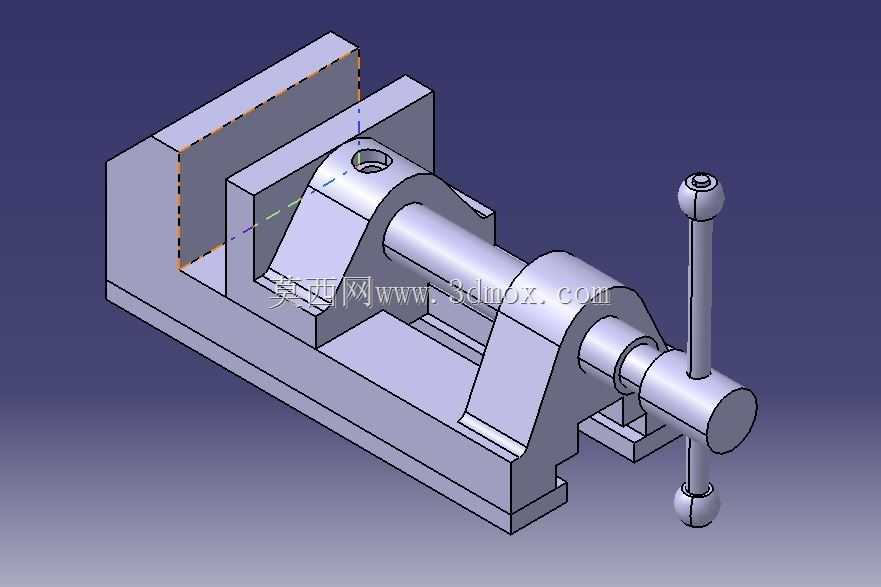

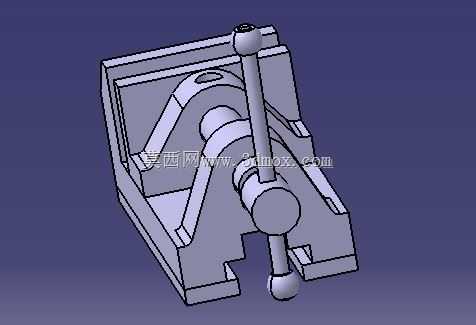

　　在常规机械加工、钳工修配、小型零部件装配的作业场景里，台钳是工位上不可或缺的基础装夹部件，这套装配结构完整覆盖了台钳从固定基座、活动钳身到传动锁紧、操作手柄的全部组成构件，能够直接适配常规钳工台的安装需求。从实际使用的角度出发，这套台钳的设计优先考虑了装夹稳定性与操作便捷性的平衡，固定基座部分预留了与工作台面连接的安装槽位，可通过T型螺栓直接固定在标准钳工工作台上，安装边界适配多数常规工位的台面尺寸，不需要额外做基座改造就能直接投入使用。活动钳身与固定钳身的配合面采用了燕尾槽导向结构，这种导向形式在保证滑动顺畅的同时，能承受装夹时产生的垂直方向分力，避免钳身在大夹紧力下出现抬升、偏移的问题，钳口位置预留了可更换钳口板的安装孔，

　　后续可根据装夹工件的材质更换软钳口、齿形钳口等不同配件，适配金属件、塑料件等不同材质工件的装夹需求，避免装夹过程中夹伤工件表面。传动部分采用丝杠副传动结构，操作手柄通过球头结构与丝杠端部连接，操作人员转动手柄时可带动活动钳身沿导向槽平稳进给，丝杠的导程设计兼顾了进给速度与夹紧力的需求，空行程移动时可快速调整钳口间距，接近工件后稍加力就能获得足够的夹紧力，不需要额外加力杆就能满足常规小型零件的装夹力度要求。整套装配的各部件配合间隙做了合理预留，既保证活动部件动作无卡滞，也不会因间隙过大导致装夹精度不足，固定钳身的后部设置了加强筋结构，可抵消大夹紧力下的结构形变，长期使用也不会出现钳口外张、精度下降的问题。从建模逻辑来看，

　　这套结构完全按照实际加工装配的约束关系搭建，各零件的装配基准与实际加工基准保持一致，可直接用于工装结构的参考设计，也可作为基础夹具单元集成到小型专用加工设备的工装系统中，针对不同的作业场景，还可在现有结构基础上拓展气动夹紧、角度调整等附加功能，适配更多元的装夹需求。
