电机用辐条式转矩输出飞轮结构

　　这款辐条式飞轮主要配套中小型驱动电机使用，在电机运行过程中承担储能稳速、平抑转矩波动的核心作用，常见于对转速稳定性有一定要求的小型传动设备、实验台架以及低速重载驱动单元中。实际工况里，电机输出转矩会随绕组换相、负载突变出现瞬时波动，飞轮依靠自身转动惯量，在转矩富余时储存动能，在转矩跌落时释放动能，能够有效降低输出轴的转速脉动，避免传动链出现冲击、卡顿，提升整套驱动系统的运行平顺性。

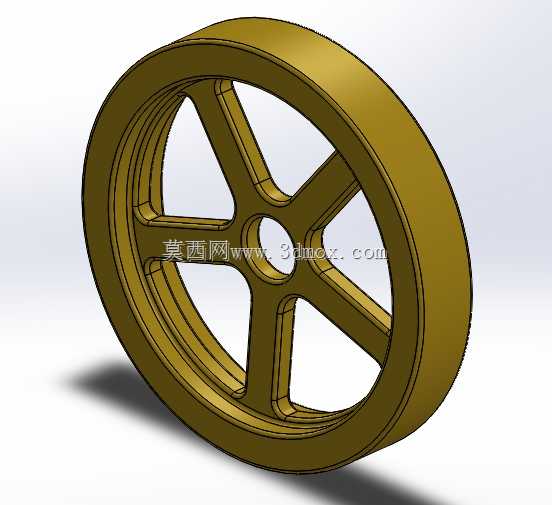

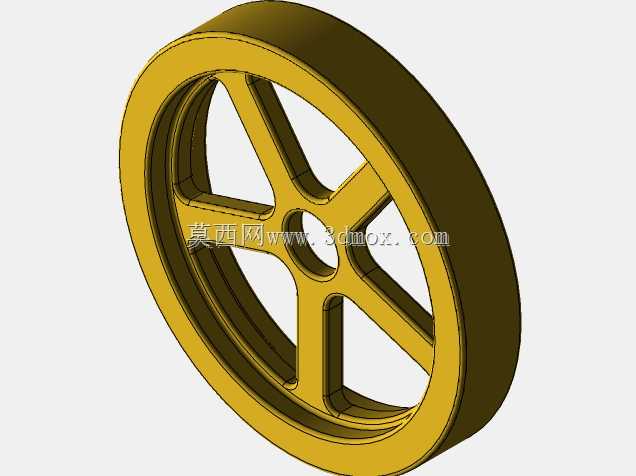

　　从结构设计来看，这款飞轮采用六辐条对称布局，相较于实心轮结构，在保证足够转动惯量的前提下大幅削减了自身重量，既降低了材料消耗，也减少了电机启动阶段的惯性负载，避免启动电流长时间过载。轮缘部分采用等厚度宽边设计，质量尽可能分布在远离回转中心的区域，在相同重量下能获得更大的转动惯量，提升储能效率；中心轮毂位置设置通孔，用于与电机输出轴配合安装，孔位周边做了加厚处理，避免键连接位置出现应力集中，提升长期运行的结构强度。辐条与轮缘、轮毂的衔接位置均做了圆角过渡，没有尖锐应力集中点，能够承受高速回转时的离心力作用，避免长期交变载荷下出现结构疲劳开裂。

　　安装边界方面，这款飞轮的轴向厚度适配常规小型电机的轴伸长度，安装时通过平键与输出轴实现周向固定，端面可搭配轴端挡圈实现轴向限位，不需要额外设计复杂的连接结构，适配性较强。轮体外圆为光滑圆柱面，不需要额外加工传动齿面，安装时不需要调整啮合间隙，对安装同轴度的容错性较好，只要保证端面跳动在常规公差范围内，即可稳定运行。日常运维中，这类飞轮不需要额外润滑维护，只要定期检查连接紧固件是否松动、轮体表面是否出现裂纹即可，运维成本极低。

　　在建模逻辑上，这款模型采用回转对称的建模思路，先绘制单根辐条与对应轮缘、轮毂的截面轮廓，通过圆周阵列完成整体轮体的构建，所有配合面均预留了常规公差余量，结构工程师可以直接根据适配电机的轴径、所需转动惯量调整轮缘厚度、辐条宽度等参数，快速衍生出适配不同功率等级电机的飞轮结构，不需要从零开始重构模型，能够有效缩短传动系统的设计周期。
