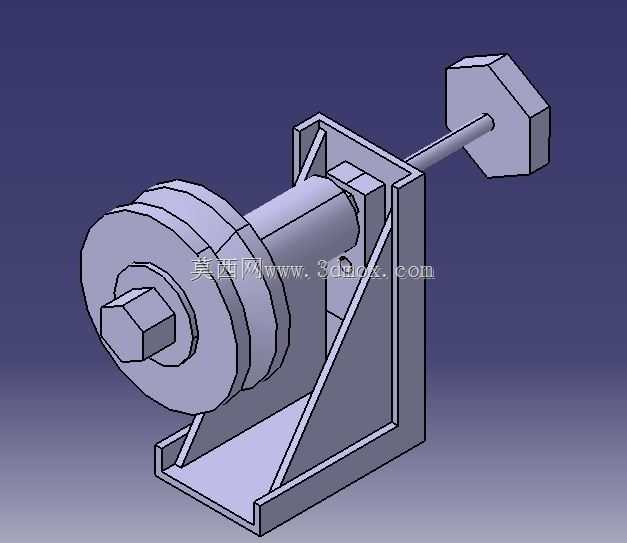

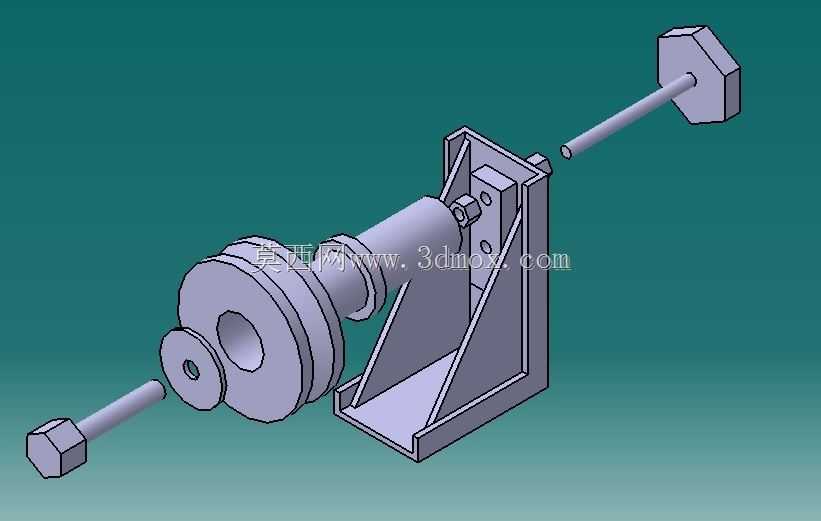

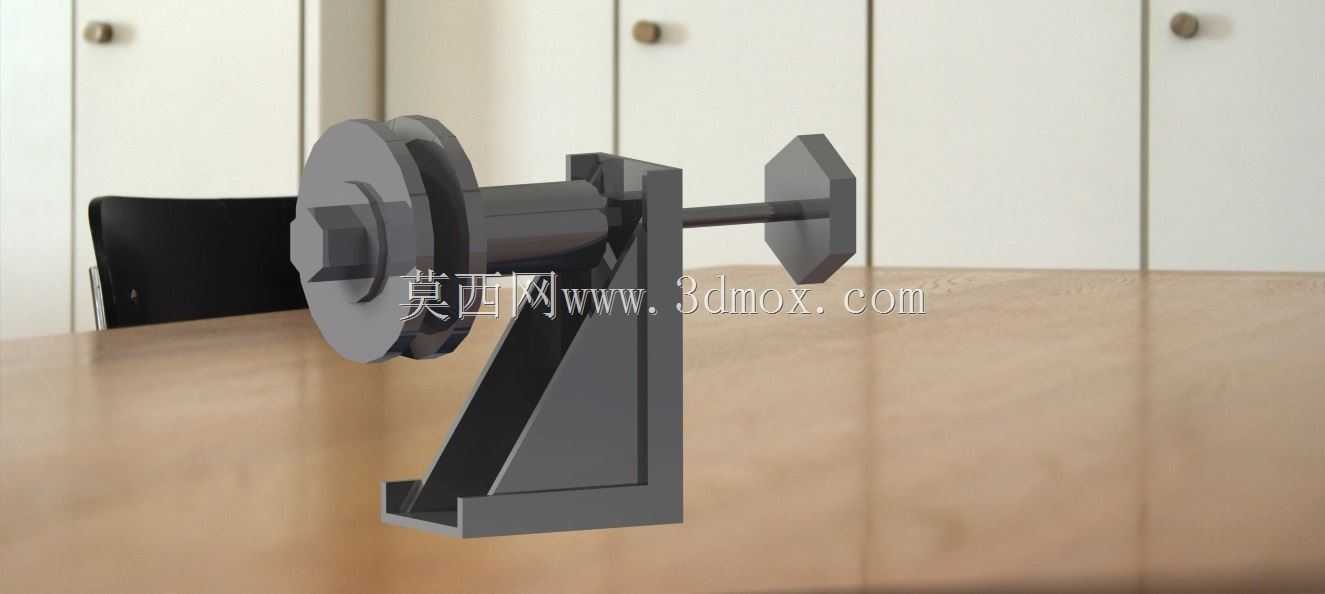

这套滑轮支撑结构在各类需要柔性传动、线缆导向的工业场景中应用十分广泛,从自动化生产线的同步带张紧端,到检测设备里的牵引绳导向工位,再到小型起重装置的定滑轮安装位,都能见到这类结构的衍生设计。实际使用中,它的核心作用是为滑轮提供稳定的旋转支撑,同时集成了轴向张紧调节功能,无需额外加装调整座就能完成传动件的张紧度校准,大幅减少了现场安装调试的工作量。从结构设计逻辑来看,整个组件采用L型折弯焊接式支撑座作为承载基体,座体侧面加焊三角形加强筋,用来抵消滑轮受载时产生的倾覆力矩,避免支撑臂在长期交变载荷下出现变形。支撑座的立板上加工有同轴的通孔,用来穿装滑轮轴,轴的一端加工有六角头,方便安装时用扳手卡紧防转,轴的另一端延伸出支撑座外侧,
连接了六角形的调节旋钮,通过旋转旋钮就能带动滑轮轴沿轴向微调位置,实现缠绕在滑轮上的传动带、钢缆或牵引绳的张紧度调整,调节到位后可以通过轴端的锁紧结构固定位置,防止运行中出现轴窜动。滑轮部分采用了阶梯式轮缘设计,轮槽的尺寸适配对应规格的圆带、钢缆或者同步带,轮体和轴之间预留了轴承安装位,保证滑轮旋转时的同轴度,减少运行过程中的摩擦阻力和异响。安装边界上,支撑座的底板加工有两个对称的安装沉孔,可以通过螺栓直接固定在设备的安装基面或者型材架上,底板的平面度要求控制在0.1mm以内,保证安装后支撑座的垂直度,避免滑轮出现偏磨。整个组件的外形轮廓紧凑,横向伸出的调节端不会占用过多的设备内部空间,在布局紧凑的检测仪器、
小型自动化设备里适配性很强。设计时特意将受力较大的支撑部位做了加厚处理,而非承载区域做了适当的减重挖除,在保证整体结构刚度的前提下控制了组件自重,不会给设备安装基面带来额外的负载。实际选型适配时,可以根据所需承载的传动拉力大小,对应调整滑轮的直径、轴径以及支撑座的板材厚度,这套结构的建模逻辑完全遵循实际加工装配的工艺顺序,从支撑座的焊接成型到轴类零件的车削加工,再到滑轮的装配、调节机构的安装,每一处配合公差都符合常规机械加工的精度要求,能直接作为同类型支撑结构的设计参考,也可以导入装配环境中直接做干涉检查和工位布局验证。
