多孔异形连接固定钣金支架结构

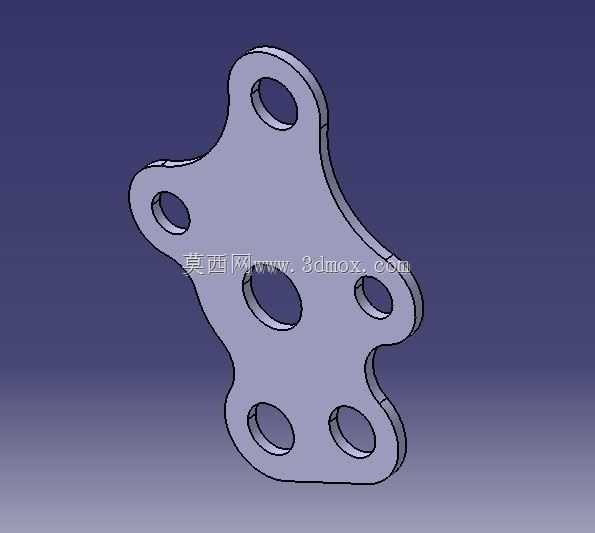

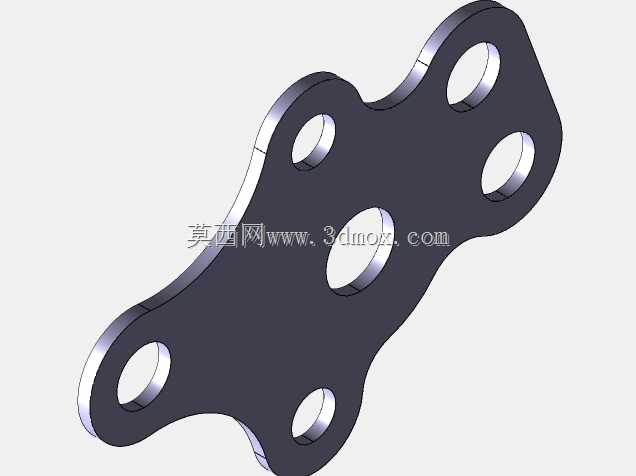

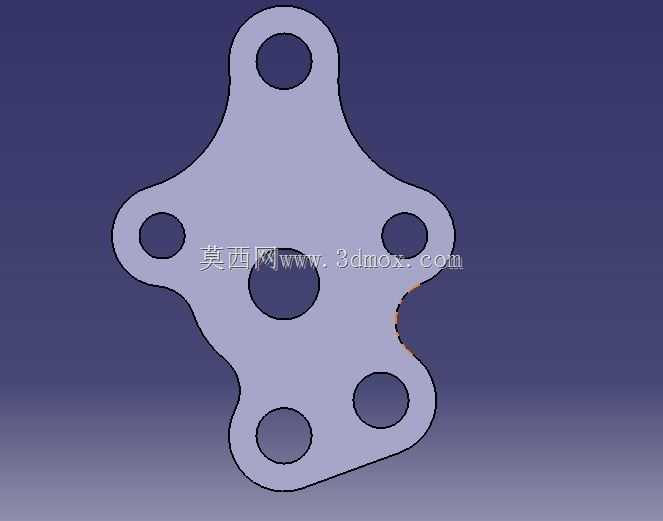

　　这款异形多孔连接件，在各类需要多点位定位的机械装配场景中应用十分广泛，小到自动化产线的辅助定位工装，大到动力总成周边的附属部件固定，都能见到这类结构的身影。它的核心作用是在两个存在空间错位的安装面之间，完成刚性连接与载荷传递，同时通过预设的多个安装孔位，适配不同规格的紧固件，抵消装配过程中存在的小幅位置公差，降低现场配做孔位的加工成本。从结构设计逻辑来看，整体轮廓采用随形的流线型外边缘，没有多余的直角凸起，一方面是为了规避装配过程中与周边管线、相邻部件发生运动干涉，另一方面也能减少冲压加工过程中的应力集中点，提升零件整体的抗疲劳强度。六个安装孔采用非对称排布，每个孔位的中心距都经过严格的尺寸链校核，

　　既保证安装时紧固件有足够的操作空间，也让连接后的受力点分布更均匀，避免长期受交变载荷时出现局部应力过大导致的变形或断裂。零件整体采用等厚板材冲压成型，边缘做了小圆角钝化处理，没有尖锐的毛刺飞边，既符合装配作业的安全要求，也能减少应力集中带来的失效风险。在安装边界的考量上，设计时充分预留了紧固件的沉头空间，每个孔位周边都做了局部的平面度强化处理，保证螺栓拧紧后端面贴合紧密，不会出现偏载滑牙的问题。零件的厚度尺寸根据常规连接载荷需求设定，既不会因为过薄导致连接刚性不足，也不会因为过厚造成材料浪费、整体重量超标。从建模细节来看，所有孔位的边缘都做了符合加工工艺的倒角处理，曲面过渡处的曲率连续，没有建模过程中常见的碎面、尖角问题，

　　能够直接导入CAM软件生成冲压加工程序，也可以直接用于装配干涉检查、有限元受力分析等后续设计环节，不需要额外做几何修复。这类连接件在实际使用中，往往不需要做额外的表面处理就能满足常规工况的使用需求，如果应用在有腐蚀风险的场景，也可以在成型后做镀锌或者喷塑处理，基础结构不需要做任何改动就能适配不同的表面工艺要求。
