传感器配套控制臂机械结构设计

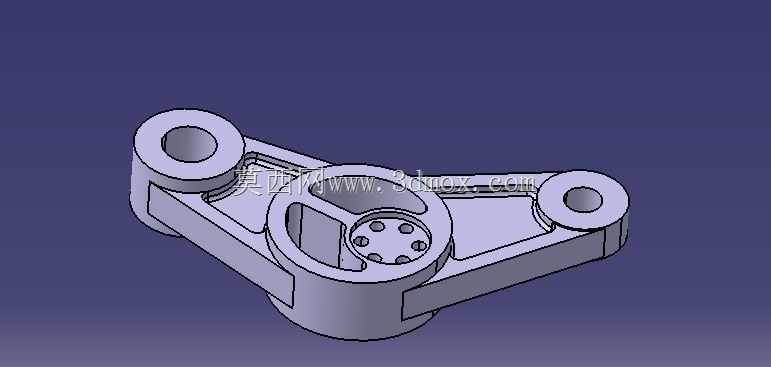

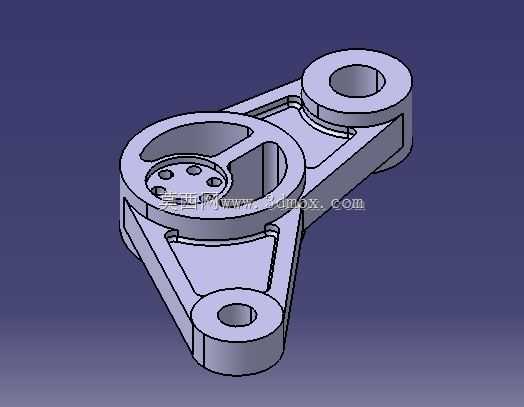

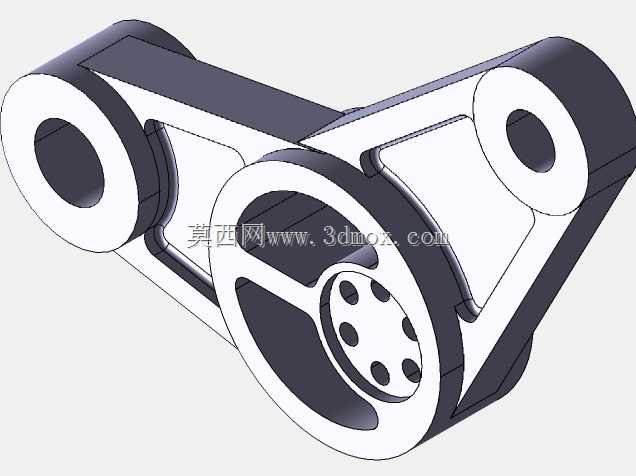

　　这款控制臂属于传感器配套的精密传动受力构件，主要应用在工业传感检测设备的动作执行端，在位移传感、位置反馈类的检测工位中承担力传递与运动轨迹约束的作用，日常工况下需要配合铰接销轴完成定角度摆动，将驱动端的直线或旋转位移精准传递到传感检测触头，保证传感器采集的位置、位移数据偏差控制在允许范围内。从结构设计来看，整体采用三角式布局，三个端部均设置带同轴度要求的铰接安装孔，孔位之间通过带加强筋的辐板连接，中间区域做了镂空减重处理，在保证整体结构刚性的前提下尽可能降低自身重量，减少摆动过程中的惯性冲击，避免因构件自重带来的传感检测误差。设计过程中优先校核了三个铰接孔的位置度公差，孔与孔之间的中心距尺寸严格匹配配套设备的安装行程要求，

　　每个安装孔的端面都预留了足够的轴承或衬套安装空间，孔壁粗糙度满足转动副的长期耐磨需求，避免长期摆动出现孔位磨损失效。安装边界方面，三个铰接端的外圆直径、孔的内径尺寸均适配标准规格的铰接销轴与连接衬套，构件整体的最大外轮廓尺寸适配常见的传感器安装支架空间，摆动过程中不会和周边的传感线路、固定支架产生运动干涉。筋板的厚度设置经过受力仿真验证，在承受额定径向载荷时不会出现明显的形变，保证力传递过程中的线性度，避免因构件形变导致传感数据出现非线性偏差。实际应用中，这类控制臂常搭配角度传感器、位移传感器使用，在自动化生产线的工件到位检测、设备行程限位反馈、执行机构位置校准等工位都能见到同类结构，设计时除了考虑静态受力，

　　还兼顾了长期往复摆动的疲劳强度，转角过渡位置均做了圆角处理，减少应力集中点，延长构件的使用寿命。铰接孔的位置布局经过运动学仿真验证，摆动过程中输出端的运动轨迹完全匹配传感器的检测行程范围，不会出现超程损坏传感元件的情况，整体结构没有冗余设计，每个结构特征都服务于力传递、运动约束、安装适配的实际需求。
