轨道行走轮支撑安装结构设计

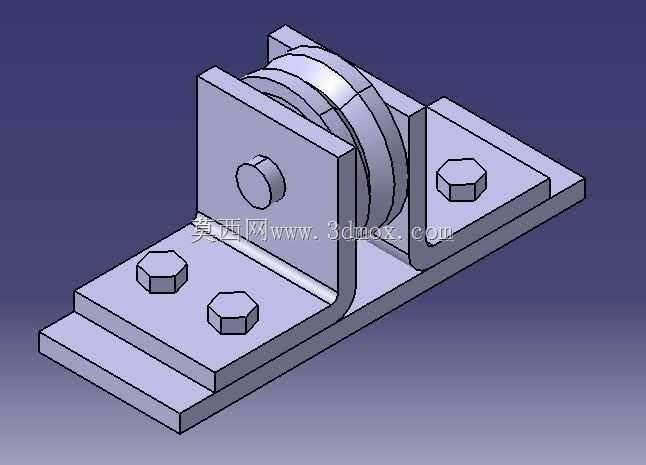

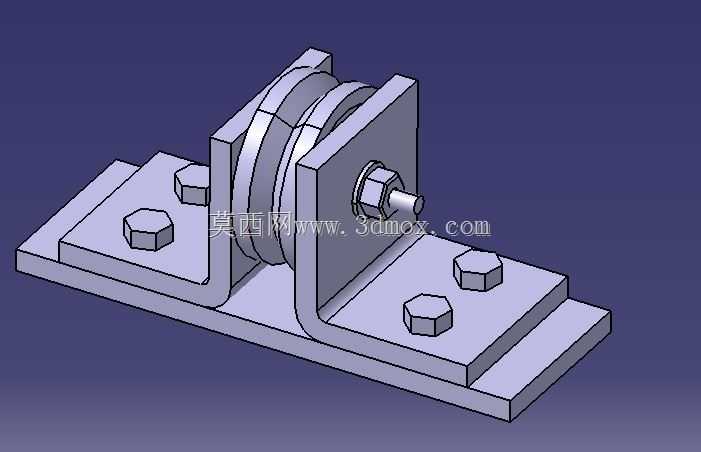

　　这类轮组支撑结构常见于轻型轨道输送设备、巡检机器人行走机构、小型有轨工装台车的走行部，核心作用是为行走轮提供稳定的安装基准，同时将轮体承受的垂向载荷、侧向导向力均匀传递到设备主体安装基面，避免轮轴受偏载出现过早磨损或卡滞。从结构布局来看，整体采用折弯成型的L型安装支架作为承载基体，支架底板开设四个螺栓过孔，可通过外六角螺栓直接固定在设备底部的安装平面上，安装时需保证底板与安装面的贴合度，必要时可增加调整垫片补偿平面度误差，避免支架安装后出现内应力导致轮体偏斜。两个立式支撑板平行布置在底板上，中间预留轮体的安装空间，轮体通过贯穿两侧立板的轮轴实现定位，轴端采用六角螺母锁紧防松，装配时需控制两侧立板的同轴度，保证轮体转动时无卡滞、

　　无轴向窜动，轮缘与轨道侧面预留合理的导向间隙，避免行走过程中出现啃轨现象。设计过程中首先要匹配行走轮的额定承载能力，根据设备整体重量、动载系数核算单轮承受的最大载荷，以此确定立板的厚度、轮轴的直径以及安装螺栓的规格，避免结构强度不足出现变形失效。其次要考虑安装边界的兼容性，底板的孔位间距需适配常见的设备底部安装型材尺寸，轮体突出支架的高度要匹配所用轨道的规格，保证轮面与轨道顶面充分接触，轮缘能顺利卡入轨道导向面。这类支撑结构的优势在于集成度高，不需要额外设计复杂的轮系安装座，整体零件数量少，装配流程简单，维护时仅需拆卸轴端螺母即可更换磨损的轮体，不需要整体拆卸支架，能有效降低后期运维的工作量。实际应用中如果是在有粉尘、

　　潮湿的工况下使用，还可以在轮轴位置增加密封端盖，避免杂质进入轮体转动副，延长轮组的使用寿命。建模装配时需要注意各紧固件的装配约束关系，螺栓与安装孔的间隙配合、螺母与轴端螺纹的配合、轮体与轴的转动配合都要符合实际装配逻辑，保证干涉检查时无异常，能直接用于生成工程图指导生产加工。
