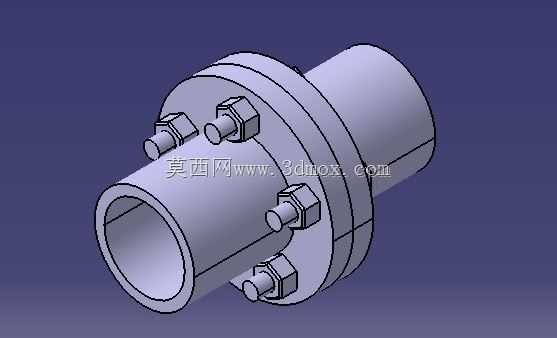

带螺栓紧固结构的法兰联轴器装配结构

　　这类法兰联轴器多用于中小功率的传动轴系对接场景，常见于输送线辊道驱动、小型泵组动力端、轻工设备传动箱输出端这类对同轴度有一定要求、运行转速中等的工况，靠两个对接法兰端面的紧密贴合与周向均布的螺栓预紧力传递扭矩，相比弹性联轴器，刚性法兰联轴器不存在缓冲形变，能保证传动比的绝对精准，不会出现滞后回转的问题，适合不允许存在传动角误差的轴系对接。从结构设计来看，两个半联轴器分别通过轴孔与两端待连接的轴配合，轴孔可根据实际轴径加工为平键槽、花键或者过盈配合形式，法兰对接面可加工定位止口，装配时止口嵌合就能快速保证两端轴的同轴度，不需要反复打表找正，能大幅缩短现场装配的调整时间。周向布置的螺栓采用六角头配合螺母的锁紧形式，

　　螺栓孔与螺栓杆之间根据传动扭矩大小选择间隙配合或者铰制孔配合，铰制孔形式可直接靠螺栓杆承受剪切力传递扭矩，能传递的扭矩上限更高，适合重载工况；间隙配合形式则靠法兰端面的摩擦力传扭，装配难度更低，适合中小载荷场景。安装边界方面，这类联轴器的径向尺寸由法兰盘外径决定，设计时需要预留足够的螺栓拆装空间，保证扳手能顺利伸入拧紧周向螺母，轴向长度则由两个半联轴器的轮毂长度加法兰贴合厚度决定，选型时需要核对两端轴的插入深度，避免轴伸长度不足导致配合面压合不紧。设计建模时需要注意法兰端面的平面度公差，若平面度超差，螺栓锁紧后会出现端面翘曲，高速运转时会产生额外的径向跳动，加剧轴承磨损；周向螺栓的孔位需要保证位置度公差，避免装配时螺栓无法顺利穿入，

　　同时螺栓的预紧力需要均匀一致，可采用对角分次拧紧的方式操作，避免法兰面受力不均出现偏斜。这类刚性联轴器不适合存在较大径向、角向偏移的轴系，若两端轴存在安装对中误差，运转时会产生额外的附加载荷，加速轴与轴承的疲劳损坏，因此选型前需要确认现场轴系的安装精度是否满足使用要求，对于存在冲击载荷或者对中误差较大的工况，不建议选用该类刚性法兰联轴器。
