层叠式定位压紧夹具组件结构设计

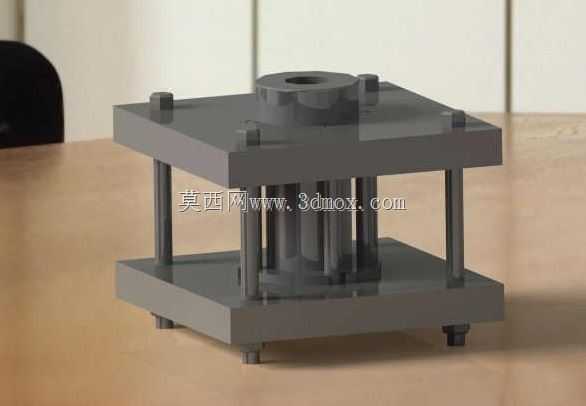

　　在精密零部件加工、传感器装配检测、小型冲压件定位工序中，这类层叠式夹具组件是保障装夹一致性的核心工装，区别于通用平口钳的单点装夹，该结构采用四柱导向的上下双层板式架构，可实现多工位同步压紧，适配小尺寸异形零件的批量装夹需求，尤其适合传感器生产环节中壳体与内部元件的压合装配、精度检测工位的工件固定，能有效避免单工位装夹带来的效率低下、压紧力不均导致的元件偏移问题。从结构设计逻辑来看，上下两层安装板通过四根等长导向立柱实现精准对位，导向柱与板件安装孔采用H7/g6的小间隙配合，保证上下板合模过程中无卡滞、无偏斜，上层板中心设置的带孔凸台为压头安装位，可根据不同装夹对象更换对应规格的压头，无需改动整体夹具架构，具备较强的适配扩展性；

　　下层板底部设置的四个可调支撑脚，可在安装到工作台面时快速调平，抵消工作台面的平面度误差，保证夹具整体的水平基准精度。安装边界方面，该夹具整体为正方形板式结构，长宽尺寸适配常规加工中心、小型压力机的工作台T型槽间距，底部支撑脚的安装孔位可直接与标准槽距的工作台配合固定，无需额外制作过渡连接板；上下板的开合行程由导向柱的有效长度决定，预留的开合空间可满足高度在80mm以内的工件装夹需求，上层板的受力点均匀分布在四个导向柱连线范围内，压紧过程中不会出现板件翘曲变形，保证每个装夹工位的压紧力偏差控制在5%以内。实际应用中，这类夹具可根据工序需求在上下板对应位置定制工件定位槽、定位销孔，针对传感器类薄壁零件，还可在压合面加装聚氨酯缓冲垫，

　　避免刚性压紧造成的零件表面压伤、内部元件碎裂；导向柱表面做硬化处理，长期往复开合使用的磨损量极小，日常维护仅需定期在导向柱表面涂抹少量润滑脂即可，无需复杂的拆解保养。不同于复杂的液压、气动夹具，该纯机械结构的夹具组件无需外接动力源，可配合手动压力机、小型气动压机使用，也可加装快夹手柄实现手动快速压紧，在小批量多品种的生产场景、实验室试样装夹场景中，具备成本低、换型快、维护简单的优势，结构上的对称设计也让建模过程中可通过镜像、阵列特征快速完成整体结构搭建，各零件的加工工艺性良好，板件可通过铣削加工一次成型，导向柱采用标准圆棒料磨削加工即可，无需特殊定制的异形零件，整体制造成本可控。
