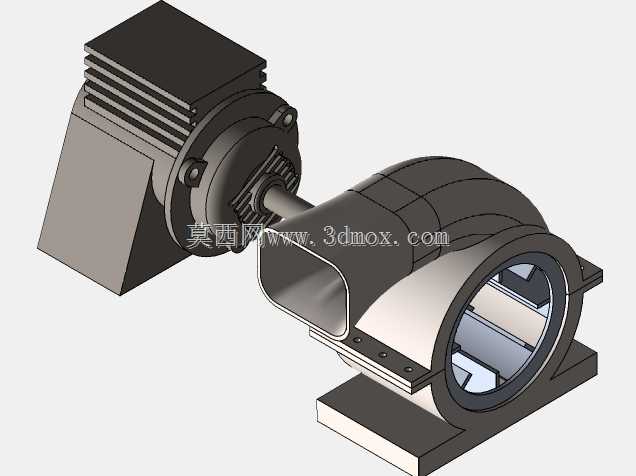

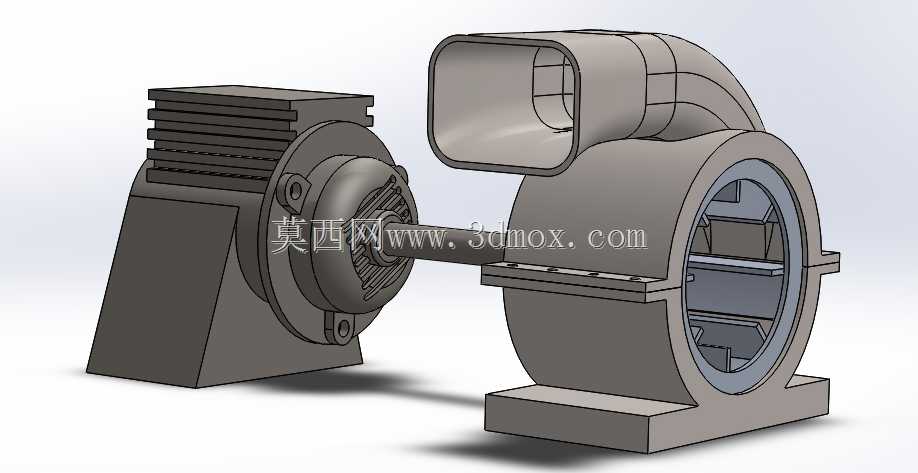

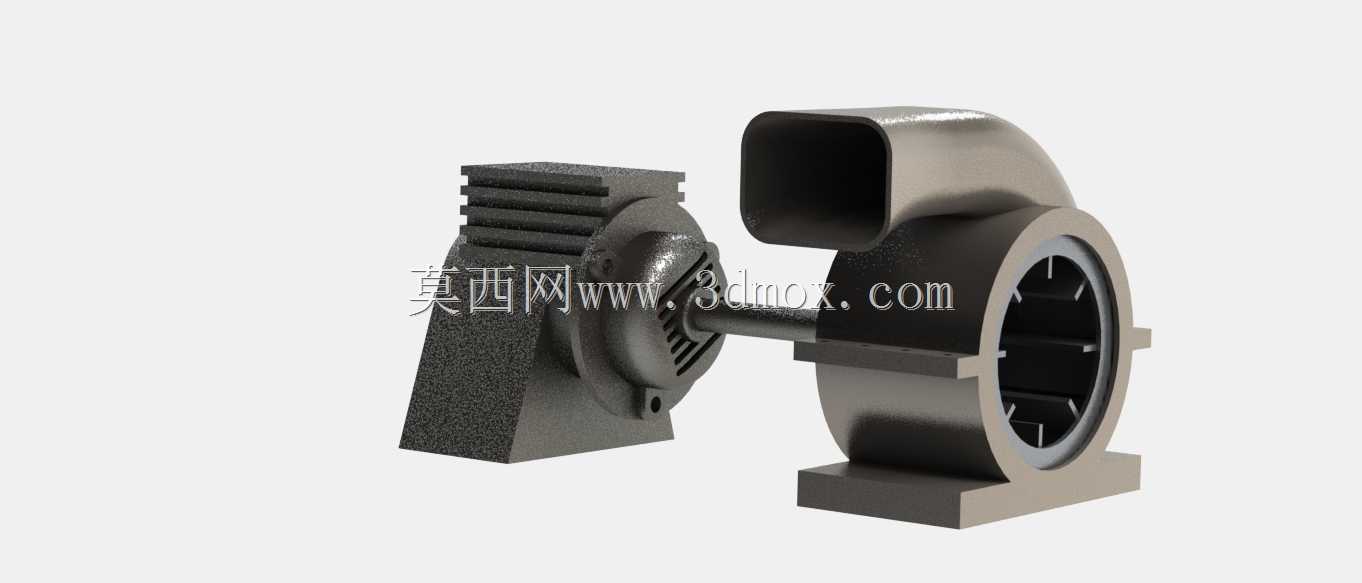

直连式离心鼓风驱动总成结构设计

　　该鼓风驱动总成采用电机与风轮直连的结构布局，省去了中间皮带传动或联轴器转接的冗余结构，能有效降低传动过程中的能量损耗，同时缩减整机的轴向安装尺寸，适配安装空间局促的通风散热场景。从实际应用场景来看，这类总成常被集成在工业设备的散热风道、小型工位通风系统、洁净室辅助送风单元中，也可作为小型除尘设备的负压发生单元使用，相比分体式的风机加电机组合，直连结构的运行同轴度更优，长期运转下的振动幅值更小，能降低配套设备的结构共振风险。

　　在功能特性设计上，蜗壳部分采用渐开线式流道结构，进风口设置为方形法兰接口，可直接与方形通风管道对接，无需额外加装方变圆转接头，减少现场安装的配件成本与风道漏风点；出风口与蜗壳一体成型，法兰边预留了均匀分布的安装孔位，可匹配常规规格的风管抱箍或法兰连接结构。驱动端的电机外壳设置了多层散热鳍片，在风机运转过程中，部分进风气流会掠过电机散热鳍片表面，带走电机定子运转产生的热量，无需额外为电机加装独立散热风扇，进一步简化了整机结构。

　　设计过程中优先考虑了安装边界的适配性，底部设置了两个独立的安装支脚，支脚表面预留了沉头安装孔，可直接通过螺栓固定在设备机架或安装基础上，两个支脚的安装孔位间距经过匹配校核，能兼容多数常规小型风机的安装孔距，方便老旧设备的风机替换作业。电机与蜗壳的连接部位设置了定位止口，装配时可直接通过止口保证电机轴与风轮的同轴度，降低装配过程中的调校难度，风轮与电机轴采用键连接加锁紧端盖的固定方式，能避免高速运转下的风轮窜动问题。

　　结构细节上，蜗壳的壁厚经过均匀化处理，在保证流道结构强度的前提下尽可能控制壳体重量，电机端的端盖设置了轴承安装位，采用密封式深沟球轴承支撑输出轴，可阻挡风道内的粉尘进入轴承腔体，延长轴承的维护周期。整机的重心落在两个安装支脚的支撑范围内，即使在高转速运转工况下，也不会出现重心偏移导致的整机晃动问题，无需额外加装配重结构。
