木门插销式门锁结构设计方案

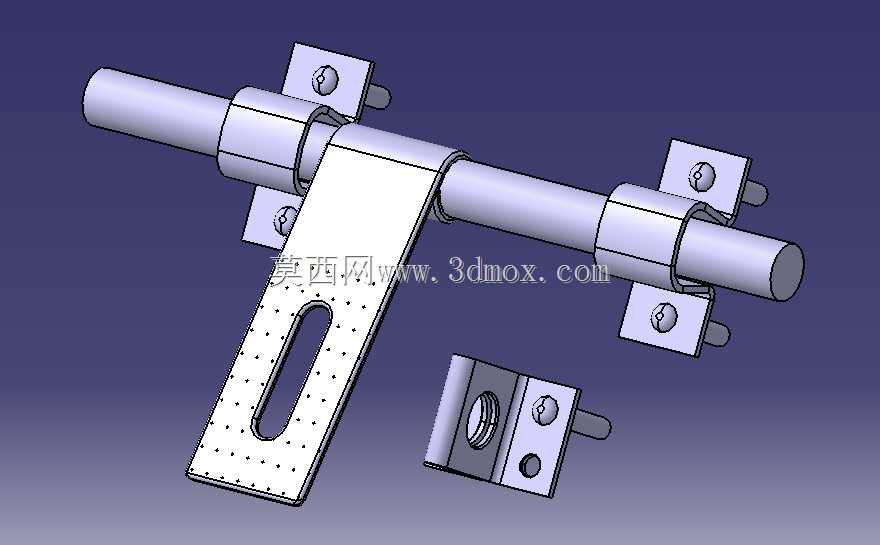

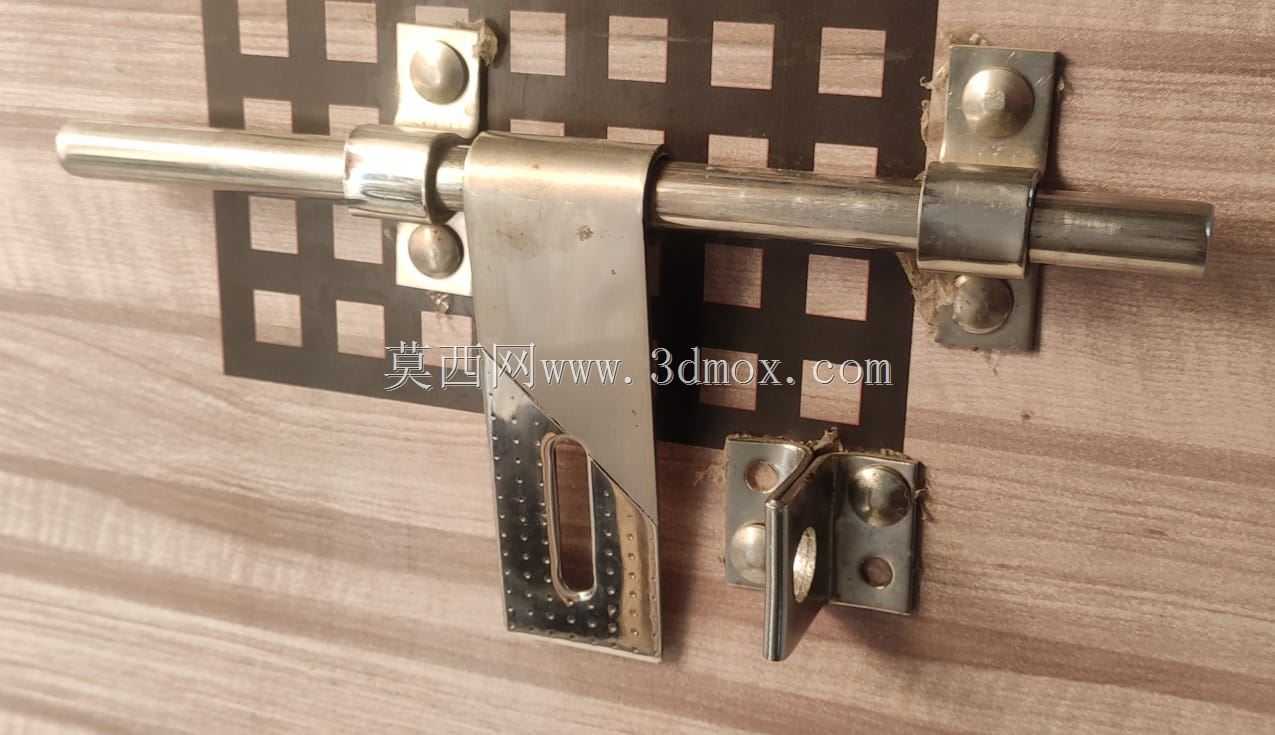

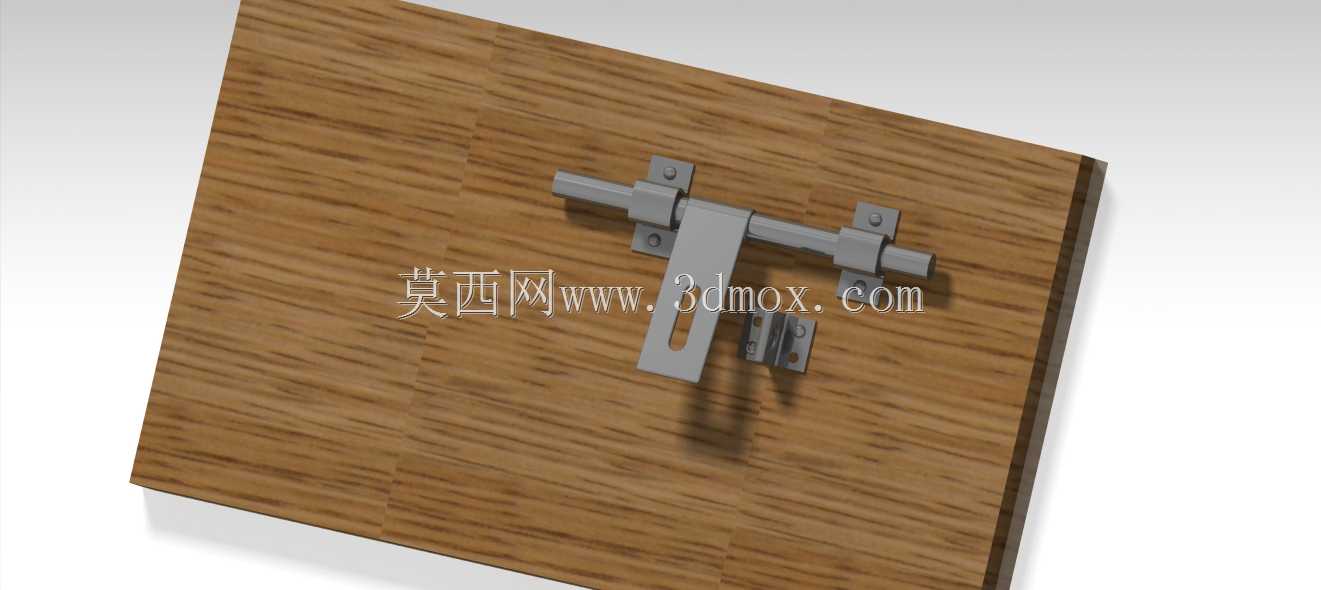

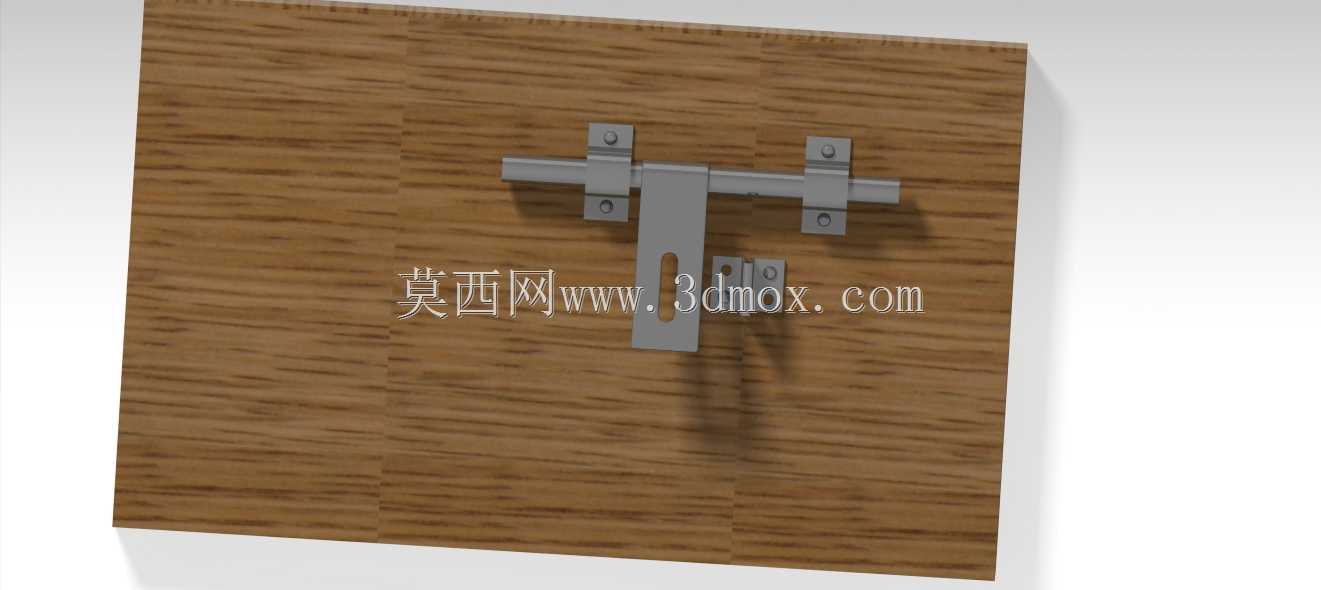

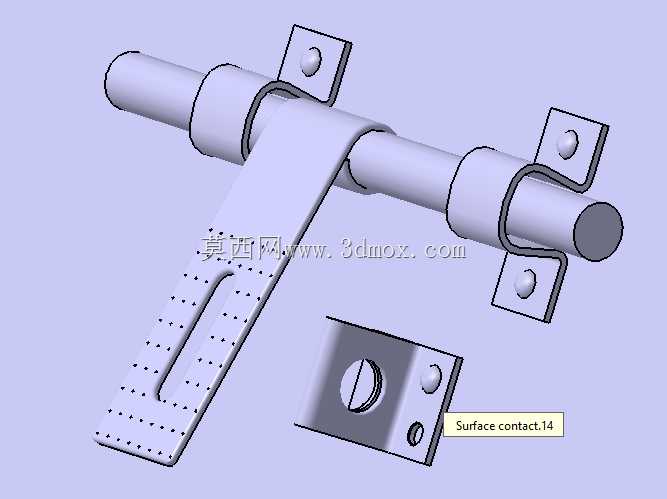

　　日常民用及轻型商用场景中，木门、简易隔断门的锁闭需求往往不需要复杂的电子锁体或高安保级别的锁具结构，这类插销式门锁的应用场景覆盖了仓储隔间门、设备检修门、室内储物间门、户外小院栅栏门等多种对锁闭可靠性有要求，但对防盗等级要求适中的场合，核心作用是实现门扇与门框的刚性连接，限制门扇的开合自由度，避免非预期的门扇开启。从功能特性来看，该款插销式门锁采用横向滑移的锁舌结构，锁舌主体为长条形金属杆件，配套两个导向固定座将锁舌约束在门扇表面，仅保留沿杆件轴向的滑移自由度，锁舌滑移到锁闭位置时，端部会插入预先固定在门框上的锁扣座内，形成稳定的机械限位，此时门扇无法绕合页转动；锁舌上集成的拨片结构方便使用者手动推动锁舌完成开闭动作，

　　拨片上开设的挂锁孔可以在锁闭状态下额外加装挂锁，限制锁舌的回退滑移，实现更高等级的锁闭防护。设计过程中首先要明确安装边界，固定座的安装孔位需要匹配常规木门的安装面，孔距设置要避开木门内部的龙骨加强筋位置，避免安装时出现开裂或固定不牢的问题；锁舌的滑移行程需要预留足够的插入深度，保证锁舌进入锁扣座的长度不小于20mm，避免受外力冲击时锁舌从锁扣中脱出，同时导向座的内孔与锁舌杆件的配合间隙控制在0.2mm以内，既保证滑移顺畅无卡滞，又不会因间隙过大导致锁舌晃动产生旷量。外形尺寸方面，整套锁具安装在门扇表面的突出高度控制在15mm以内，避免突出部分剐蹭过往人员或勾挂衣物，锁舌杆件的直径选用10mm的实心金属杆，保证足够的抗剪切强度，

　　能够承受常规的外力冲击而不发生弯曲变形；锁扣座的安装位置需要与锁舌的中心高度完全对齐，安装时需要提前在门框上标记定位，避免出现锁舌与锁扣错位导致无法正常锁闭的问题。结构设计上所有棱角位置都做了R1.5的圆角倒钝处理，避免安装和使用过程中划伤操作人员，固定座采用沉头螺钉安装的方式，螺钉安装后头部完全沉入固定座的沉孔内，不会突出表面影响锁舌的滑移动作；锁舌的表面做了防锈镀层处理，能够适应户外轻度潮湿的使用环境，不会短时间内出现锈蚀导致滑移卡滞的问题。
