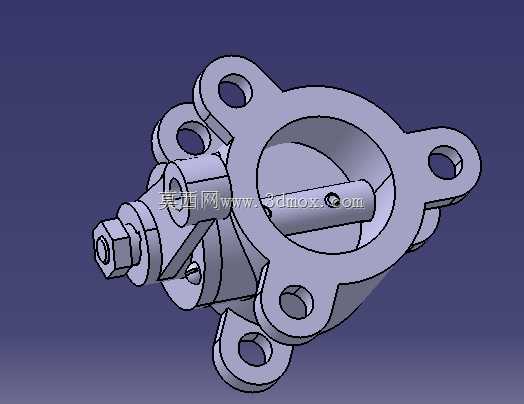

卡蒂亚设计蝶阀总成结构三维数模

　　这款蝶阀总成的结构设计，核心围绕中低压流体管路的通断与流量调节需求展开，在给排水、暖通循环、轻工制程管路、普通化工输送等场景中应用广泛，相比同通径的闸阀、截止阀，它的结构长度更短，安装占用的轴向空间更小，适配空间紧凑的管路排布场景。从结构功能来看，该总成集成了阀体、蝶板、阀杆、密封副、驱动连接端几个核心部分，阀体采用法兰式安装结构，周向均匀布置的安装孔可直接与管路法兰配对，安装时无需额外加装转接构件，能有效降低管路装配的累计误差；蝶板采用流线型截面设计，在全开状态下流阻系数远低于传统截止阀，可减少管路输送过程中的压损，降低流体输送的动力损耗。设计过程中优先考虑了密封副的贴合精度，阀杆与蝶板的连接采用防松定位结构，

　　避免长期开关动作后出现蝶板偏转、密封面错位导致的内漏问题；驱动端预留了标准的执行器安装接口，既可以适配手动手柄操作，也能直接加装气动、电动执行机构实现远程自动控制，无需对阀体结构做二次改造。从安装边界来看，该阀的法兰孔位、端面密封槽尺寸均匹配对应通径的管路法兰标准，轴向安装尺寸控制在同通径闸阀的三分之一左右，安装时只需保证两侧法兰同轴度偏差在允许范围内，即可完成可靠装配；日常维护时无需将整个阀体从管路上拆下，只需拆开上端压盖即可更换密封填料、检修阀杆组件，能大幅降低现场运维的工作量。结构建模过程中对各运动部件做了干涉检查，验证了蝶板从全开到全关行程内无卡滞，密封面在全关位置的贴合度满足密封要求，壁厚取值兼顾了承压强度与轻量化需求，既避免了壁厚过大造成的材料浪费，也不会因壁厚不足导致承压变形。
