迷你往复式蒸汽动力装置结构设计

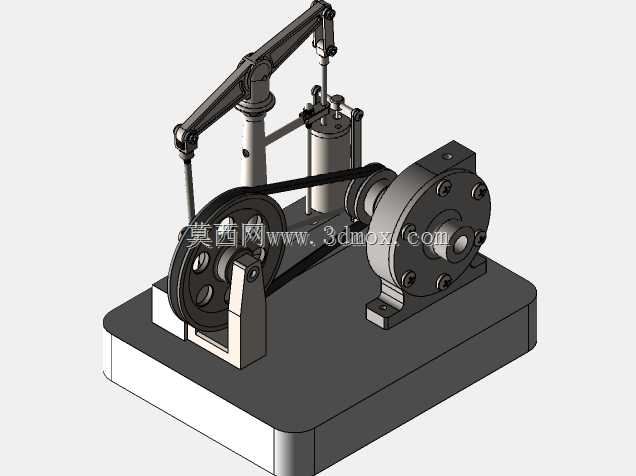

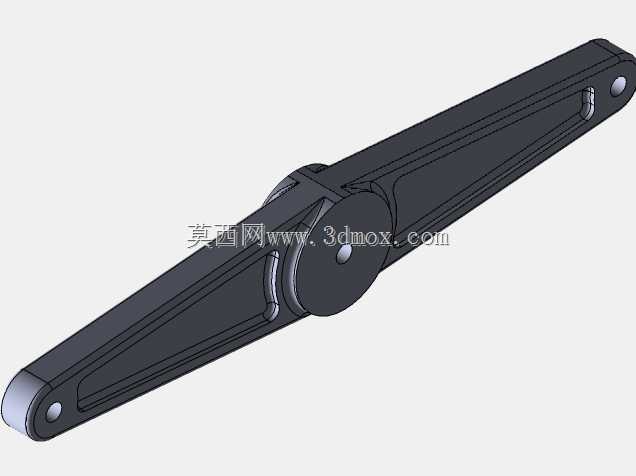

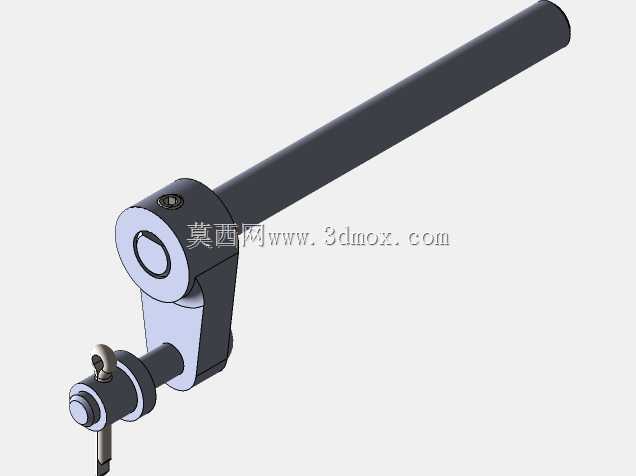

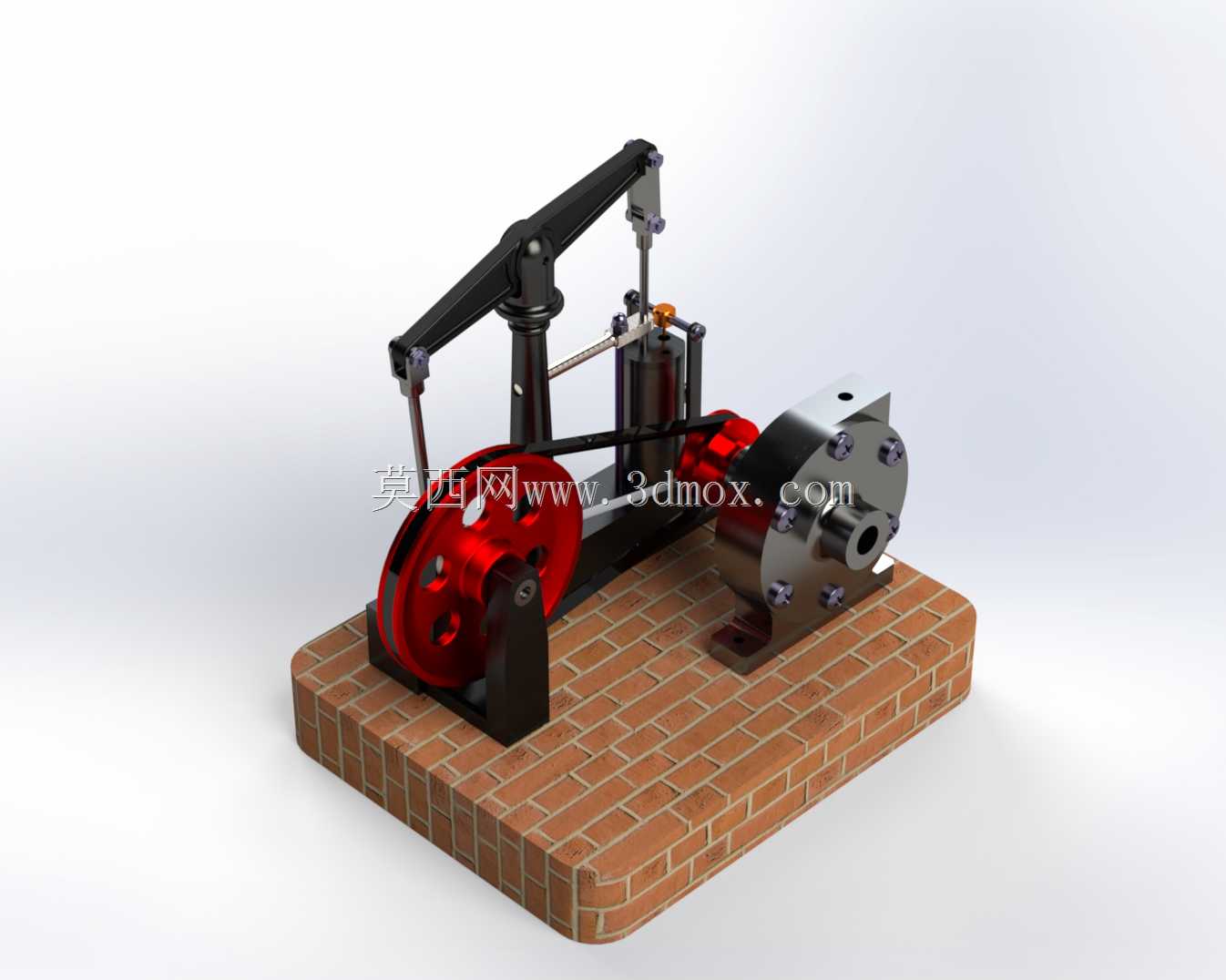

　　这套迷你蒸汽动力装置，核心采用经典的摇臂式配气结构搭配曲柄飞轮传动，可完整复现蒸汽从进气、膨胀做功到排气的完整循环过程，常被用于热能动力教学演示、复古机械收藏展示，也可作为小型创意动力展品用于科普场馆的动力原理展示区。从结构设计逻辑来看，整套装置将立式气缸、摇臂配气机构、曲柄飞轮组整合在仿砖纹一体化基座上，各部件的安装定位都做了适配小尺寸空间的优化，没有冗余的外凸结构，避免搬运或展示过程中发生磕碰损坏。气缸部分采用单作用活塞结构，配气摇臂通过连杆与飞轮侧的偏心轮联动，无需额外的控制元件即可实现进排气的时序匹配，飞轮做了大直径轮缘加厚设计，依靠自身转动惯量即可平滑度过活塞的上下止点，保证整套机构运转的连续性，

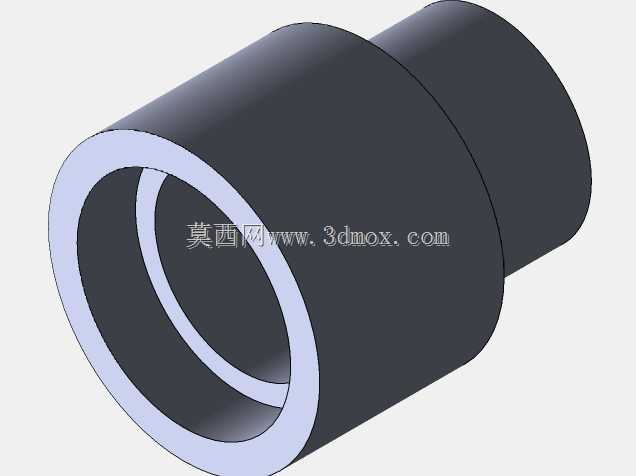

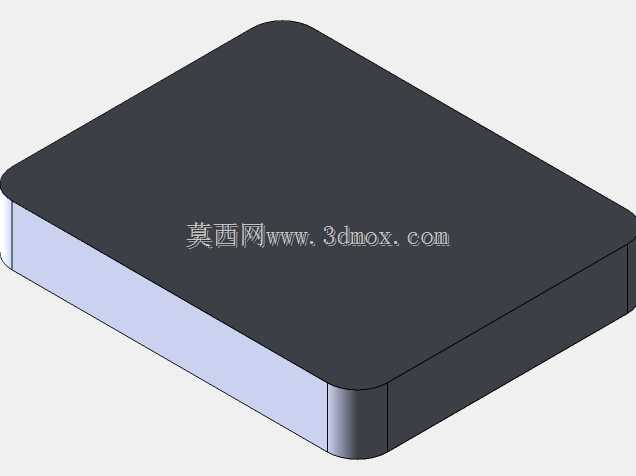

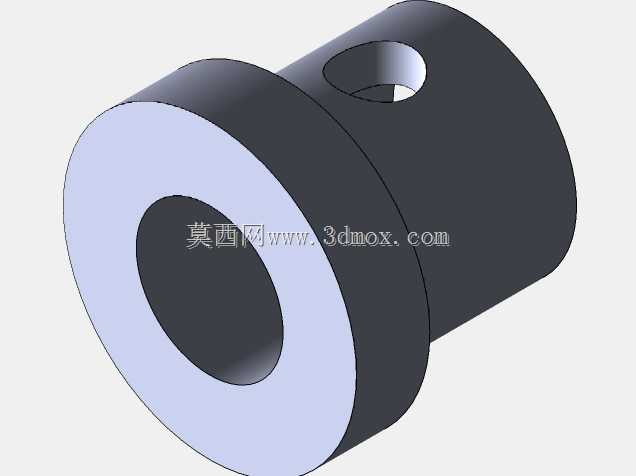

　　不会出现卡滞或运转顿挫的问题。安装边界方面，整套装置的基座为矩形一体化结构，底部平整无突出安装脚，可直接放置在水平台面上使用，无需额外打孔固定；各运动部件的运动包络都经过校核，摇臂摆动的最大外伸距离、飞轮转动的最大径向尺寸都控制在基座轮廓的投影范围内，不会出现运动部件超出基座边界剐蹭周边物体的情况。在实际功能实现上，这套装置可通过外接低压压缩空气替代高压蒸汽驱动运转，无需配套锅炉等复杂附属设备，就能直观展示热能转换为旋转机械能的完整过程，对于教学场景来说，既降低了演示的安全风险，也能让观察者清晰看到配气机构、曲柄连杆机构的协同动作逻辑，理解往复式动力机械的核心工作原理。细节结构上，各铰接转动位置都设计了耐磨衬套的安装位，

　　长期运转也不会出现轴孔磨损导致的配合间隙过大问题；气缸与活塞的配合公差按照小尺寸动力装置的精度要求设定，既保证运动顺畅无卡滞，也能减少工作介质的泄漏，提升动力输出的效率。基座的仿砖纹造型不仅是外观装饰，也增加了基座自身的重量，降低装置运转时的振动幅度，保证运转过程的稳定性，无需额外加装配重块。整套装置的管路布局都沿支架内侧排布，没有外露的杂乱管线，既保证外观的整洁度，也避免运转过程中管线与运动部件发生干涉。
