十字轴式万向节传动结构三维数模

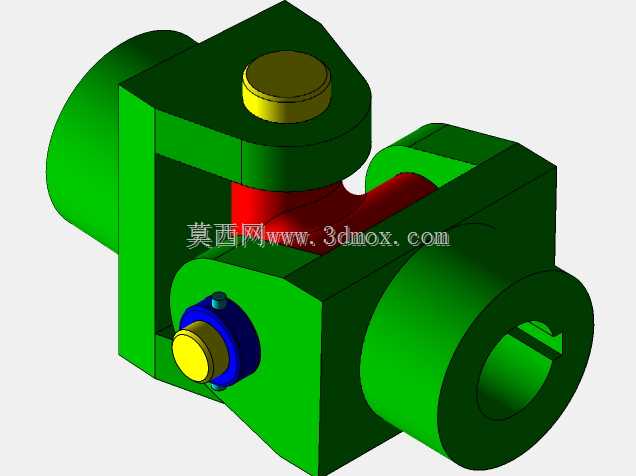

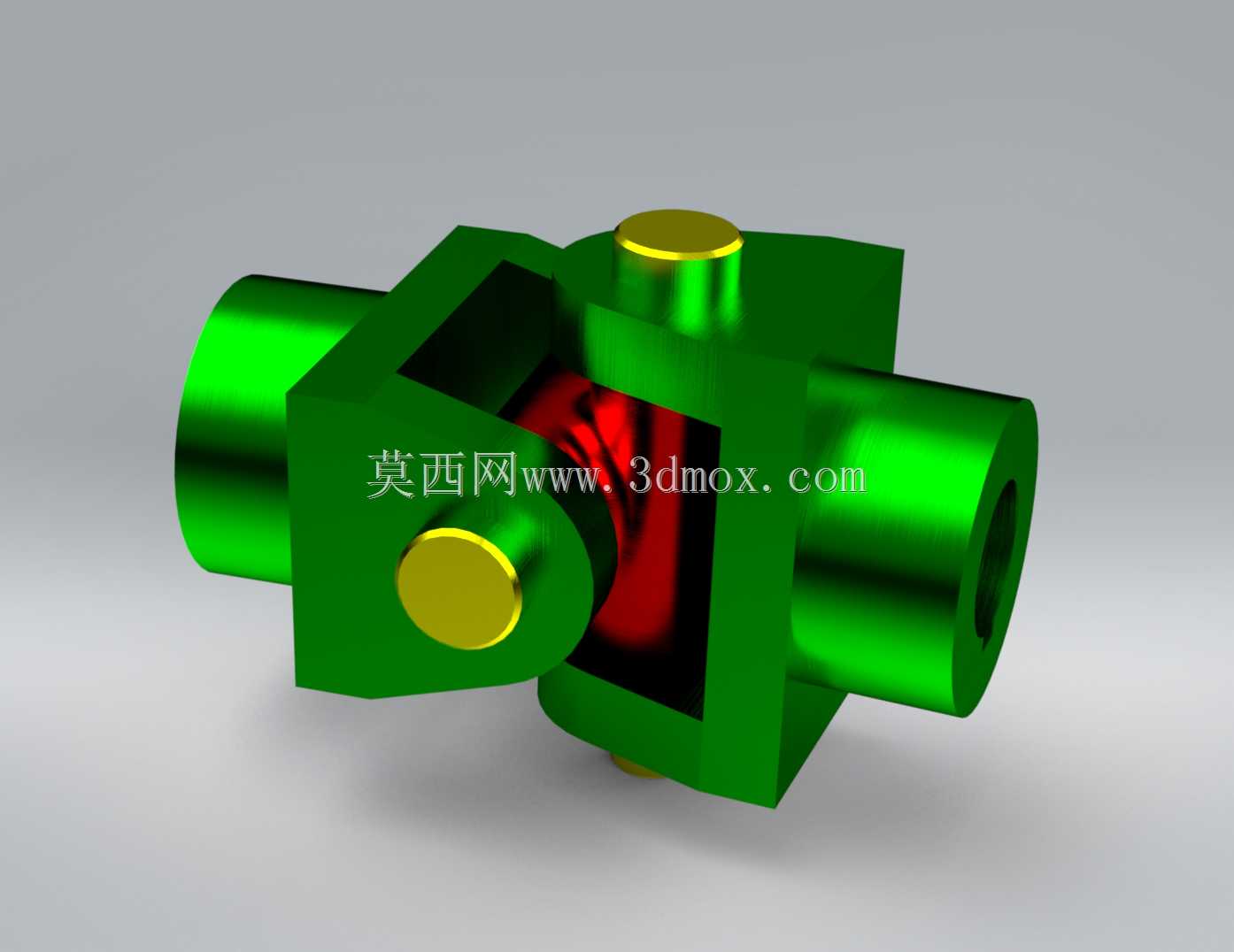

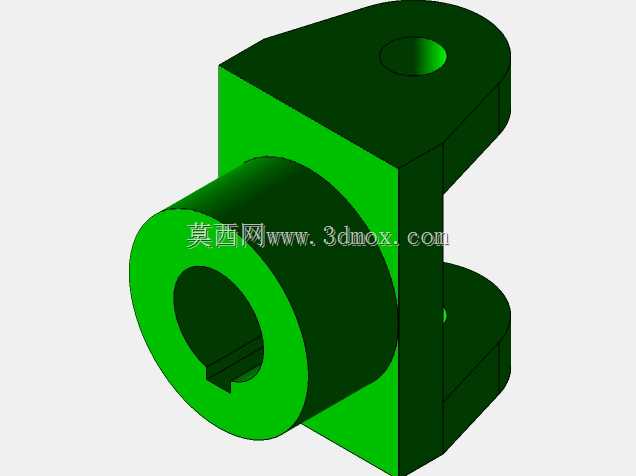

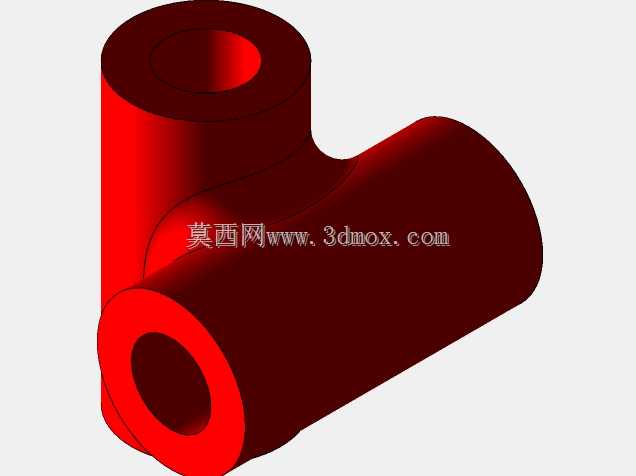

　　该万向节结构主要用于实现两轴间存在轴线夹角工况下的连续回转运动传递，常见于机床进给传动链、汽车转向操纵机构、工业设备传动轴系、精密仪器调节机构等场景，能够补偿安装过程中产生的同轴度偏差，抵消设备运行时机架形变带来的轴线偏移，避免传动卡滞与附加载荷。从结构设计来看，本次建模的万向节采用分体式叉架配合十字销轴的经典铰接方案，两个对称布置的叉形接头分别对接输入、输出轴端，十字轴的四个轴颈分别嵌入两侧叉架的安装孔内，轴颈与叉架孔之间预留了轴承安装位，可适配滚针轴承或滑动衬套，降低铰接位置的转动摩擦阻力，保证变角度传动过程中的扭矩传递效率。建模过程中优先保证了铰接副的运动干涉校验，十字轴各轴颈的同轴度、

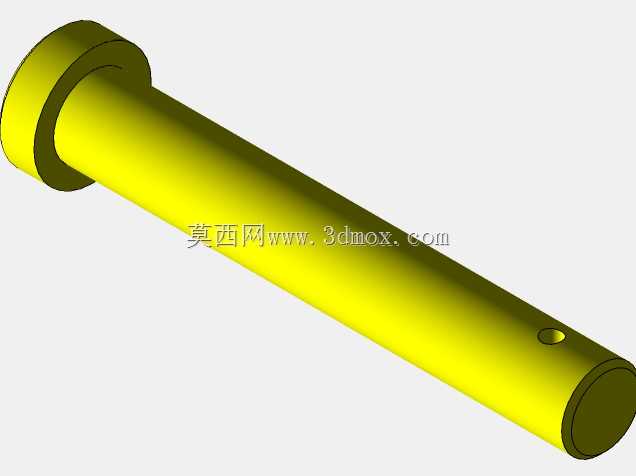

　　叉架安装孔的对称度均按照通用机械传动公差要求做了结构约束，叉架外侧的销轴限位结构做了简化处理，保留了端盖固定的安装凸台，可直接用于后续工程图的尺寸标注与加工工艺拆解。安装边界方面，该万向节两端轴头采用等直径圆柱轴伸设计，轴端预留了键槽加工位置，可通过平键实现与配套轴套的周向固定，整体径向最大轮廓尺寸适配常规中小型传动机构的安装空间，允许的两轴最大工作夹角可覆盖常规传动场景的偏角需求，不会因夹角过大导致十字轴轴颈出现应力集中。结构细节上，叉架与十字轴的配合面做了等间隙处理，建模时预留了润滑脂填充的空腔结构，可对应实际产品的油嘴安装位置，方便后期维护时加注润滑脂，减少铰接面的磨损。整个模型的各零件拆分清晰，可直接用于装配干涉检查、运动仿真动画制作，也可作为传动系统选型时的结构参考，帮助设计人员快速确认万向节在整体设备中的布置空间，校核不同摆角下的运动包络范围，避免与周边机架、管线产生运动碰撞。
