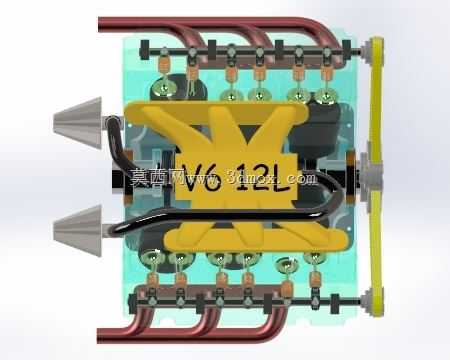

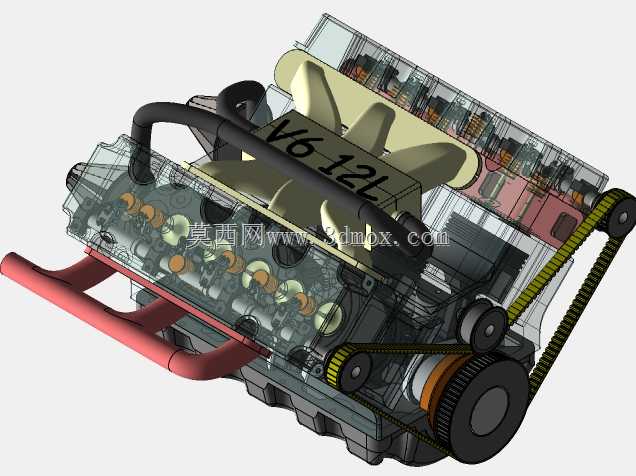

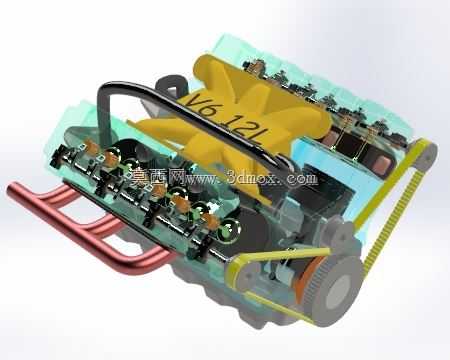

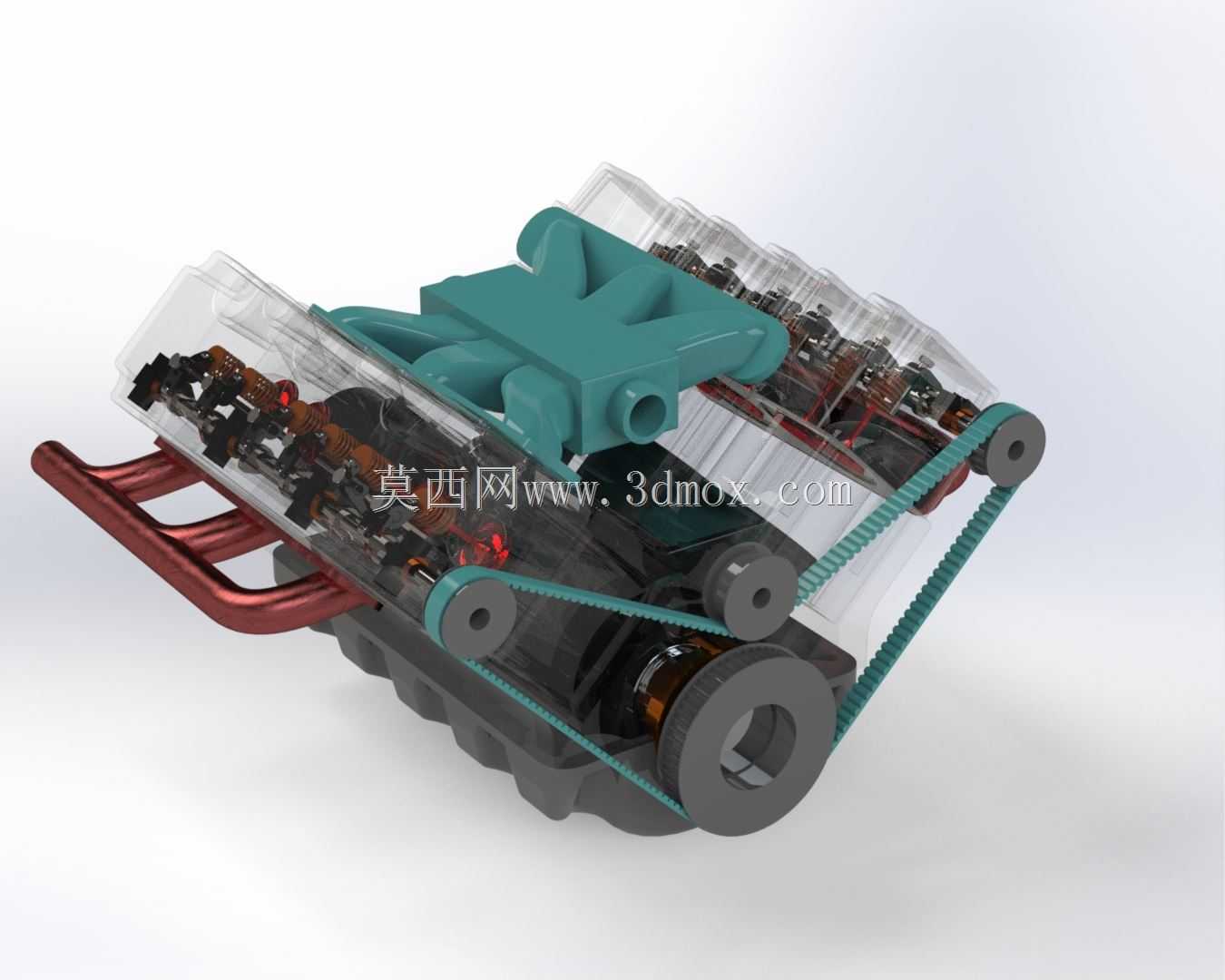

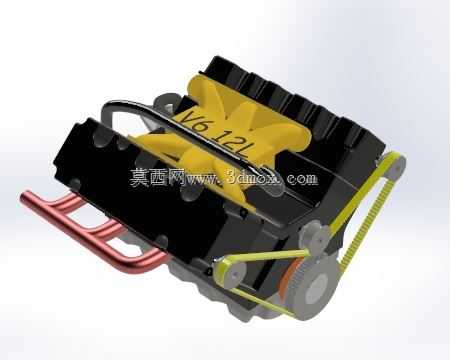

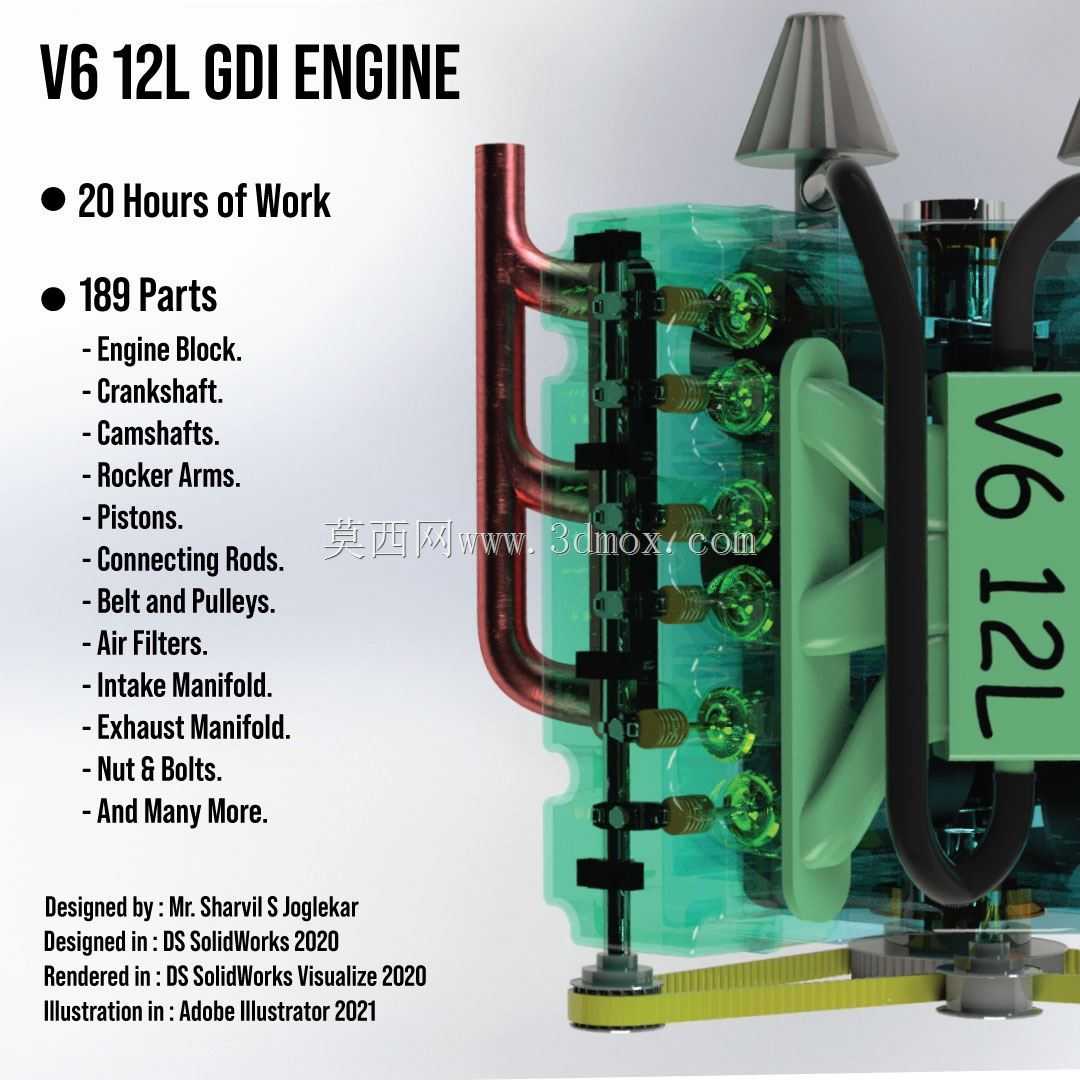

V6缸内直喷动力总成结构三维设计

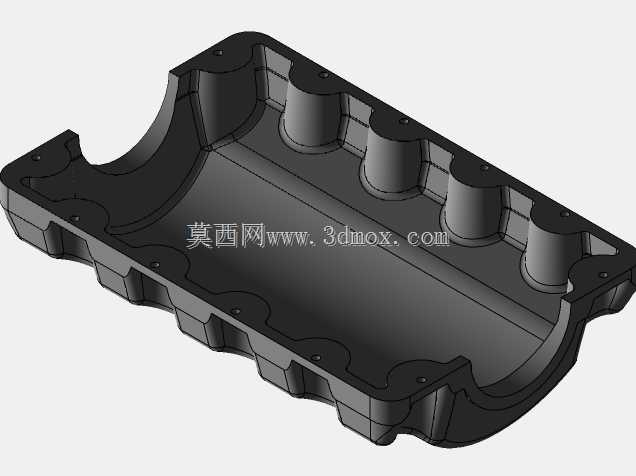

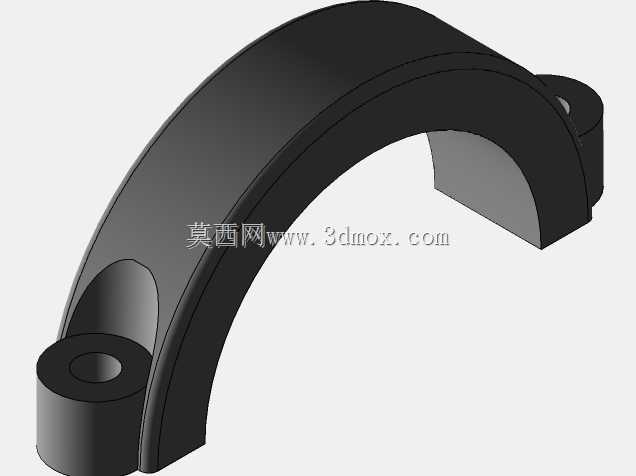

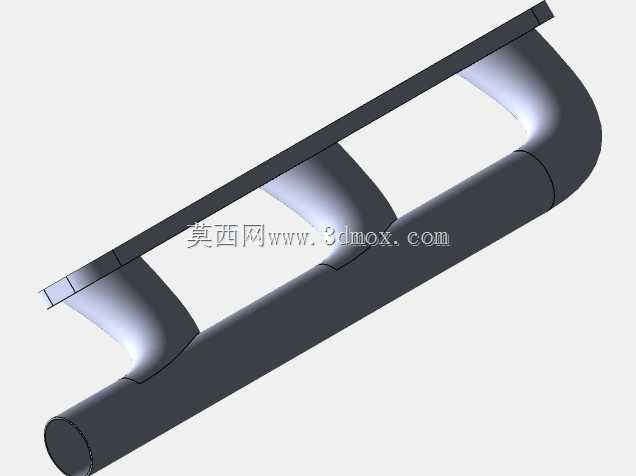

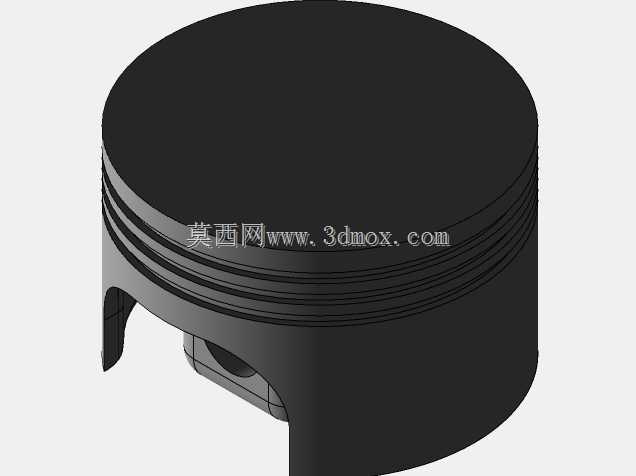

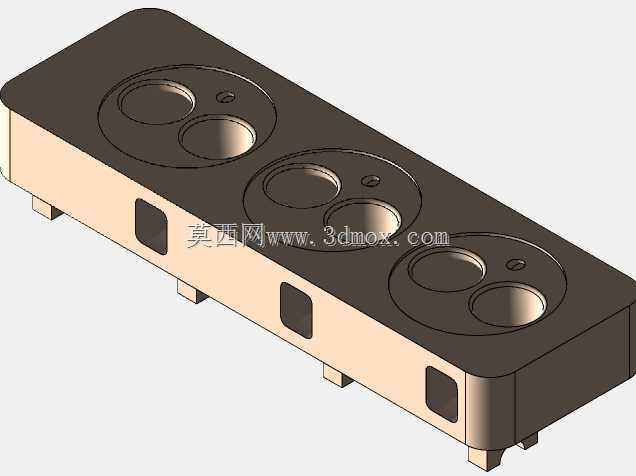

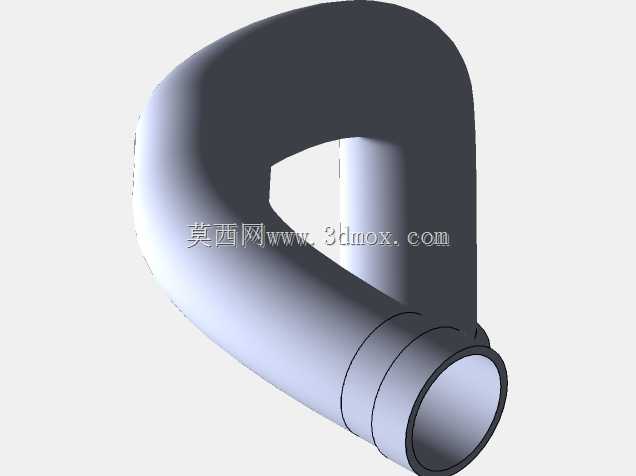

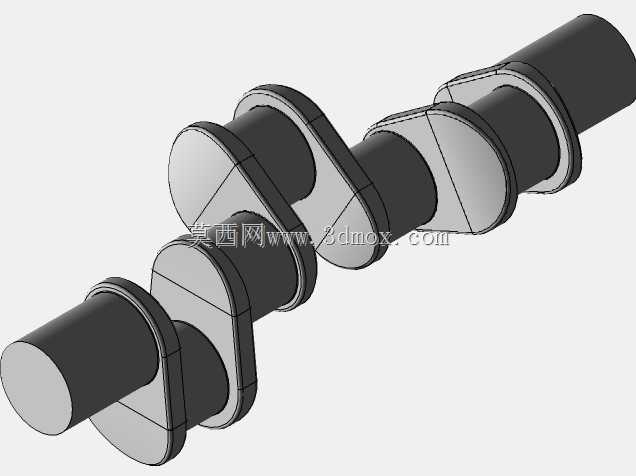

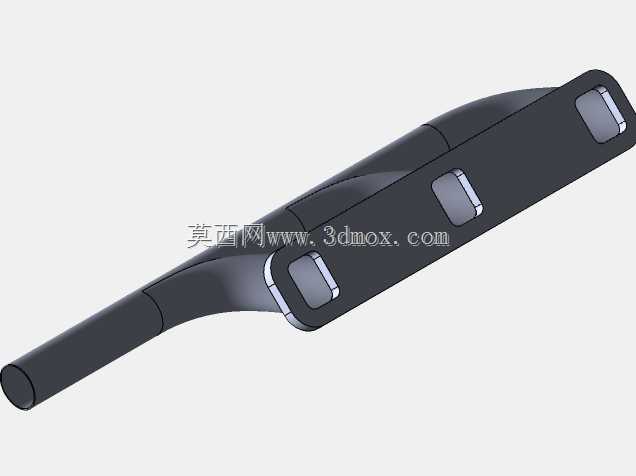

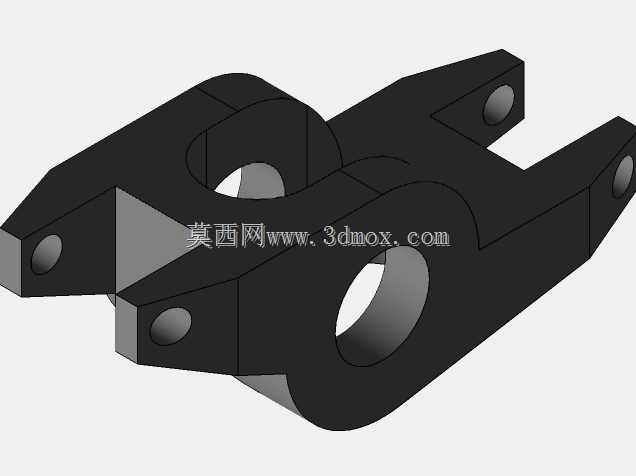

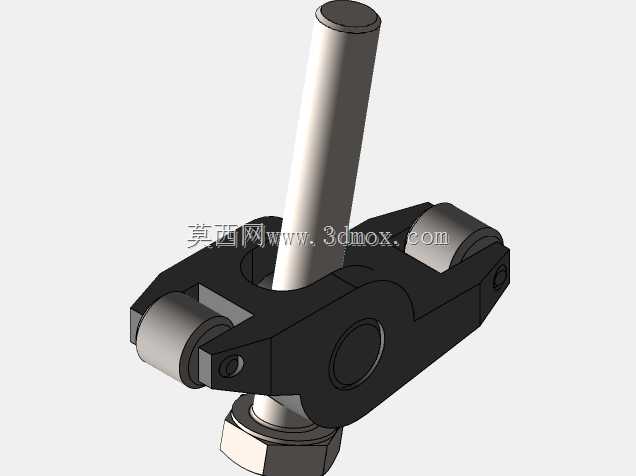

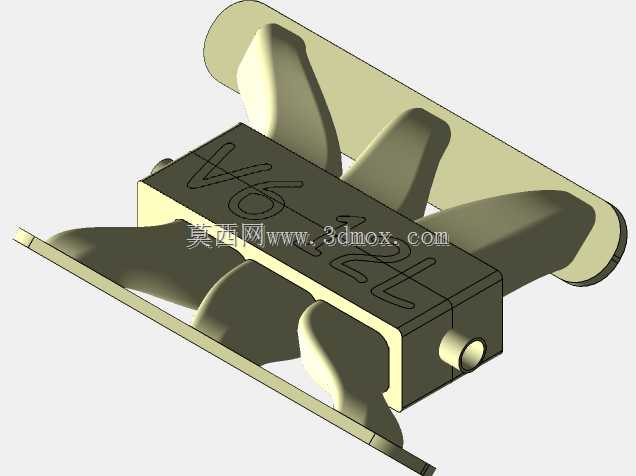

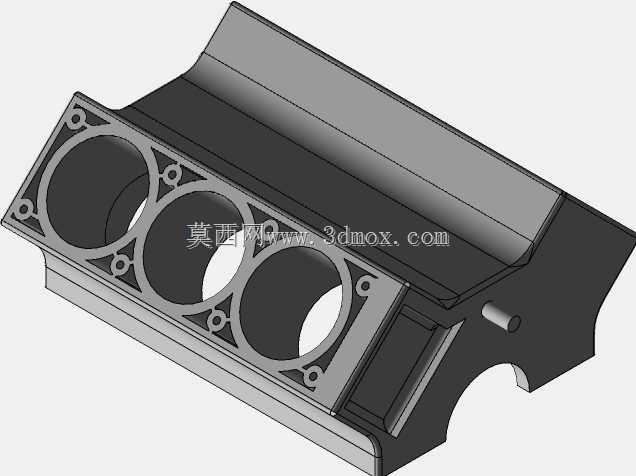

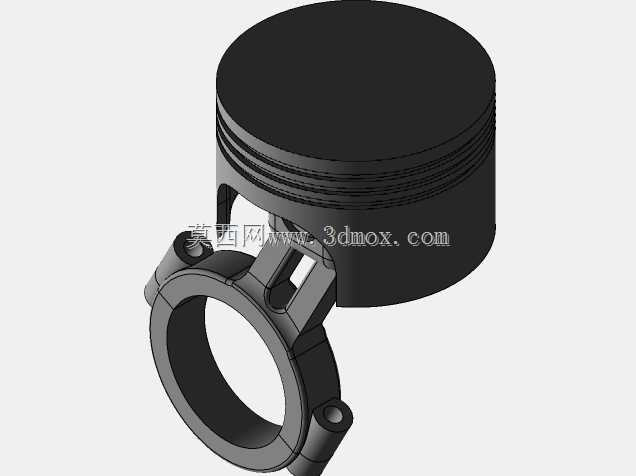

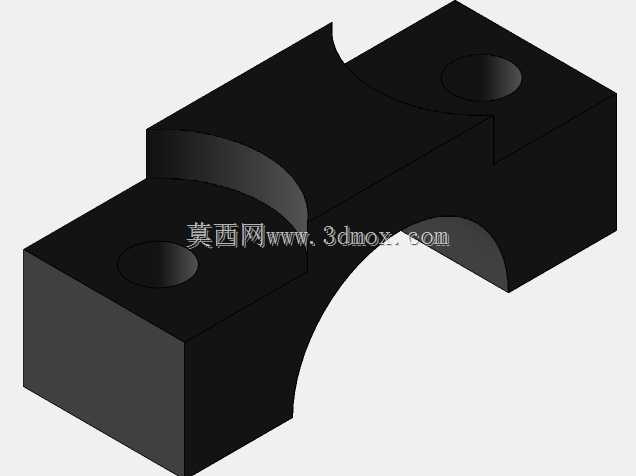

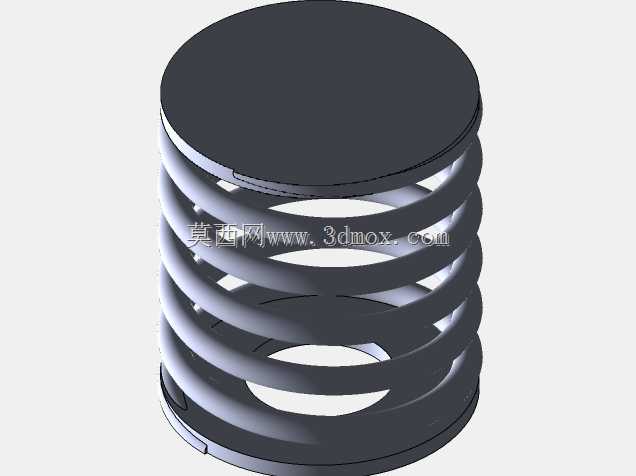

　　这套V6缸内直喷动力结构，在乘用车动力匹配、教学实训台架搭建、动力改装方案验证场景中都有很高的参考价值，建模过程完全参照量产机型的实际装配逻辑搭建，没有做简化失真的结构处理。从功能实现来看，整套结构覆盖了内燃机完成做功循环的全部核心环节：缸体作为承载基体，预留了所有主油道、冷却水道的布设空间，曲轴采用全支撑结构设计，每个主轴颈对应独立的轴承座安装位，平衡块的配重轮廓完全按照直喷机型的往复惯性力匹配参数做了还原，能直观展示六缸机120度间隔做功的运转平顺性优势。配气机构部分完整还原了凸轮轴、摇臂、气门组件的装配关系，进排气歧管的流道走向做了等长化处理，符合GDI机型对进气滚流强度的设计要求，活塞顶部的凹坑造型是缸内直喷机型的典型特征，

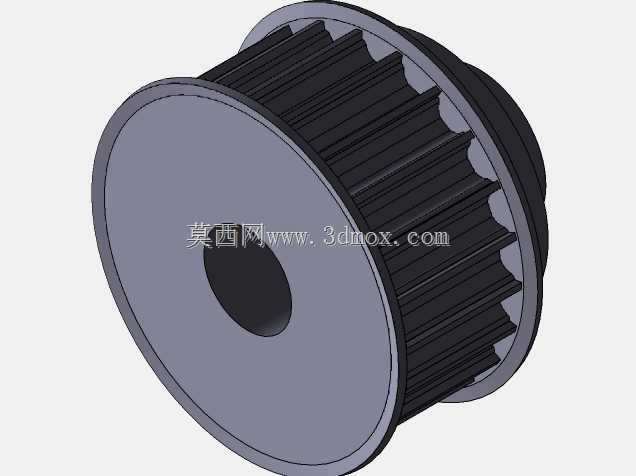

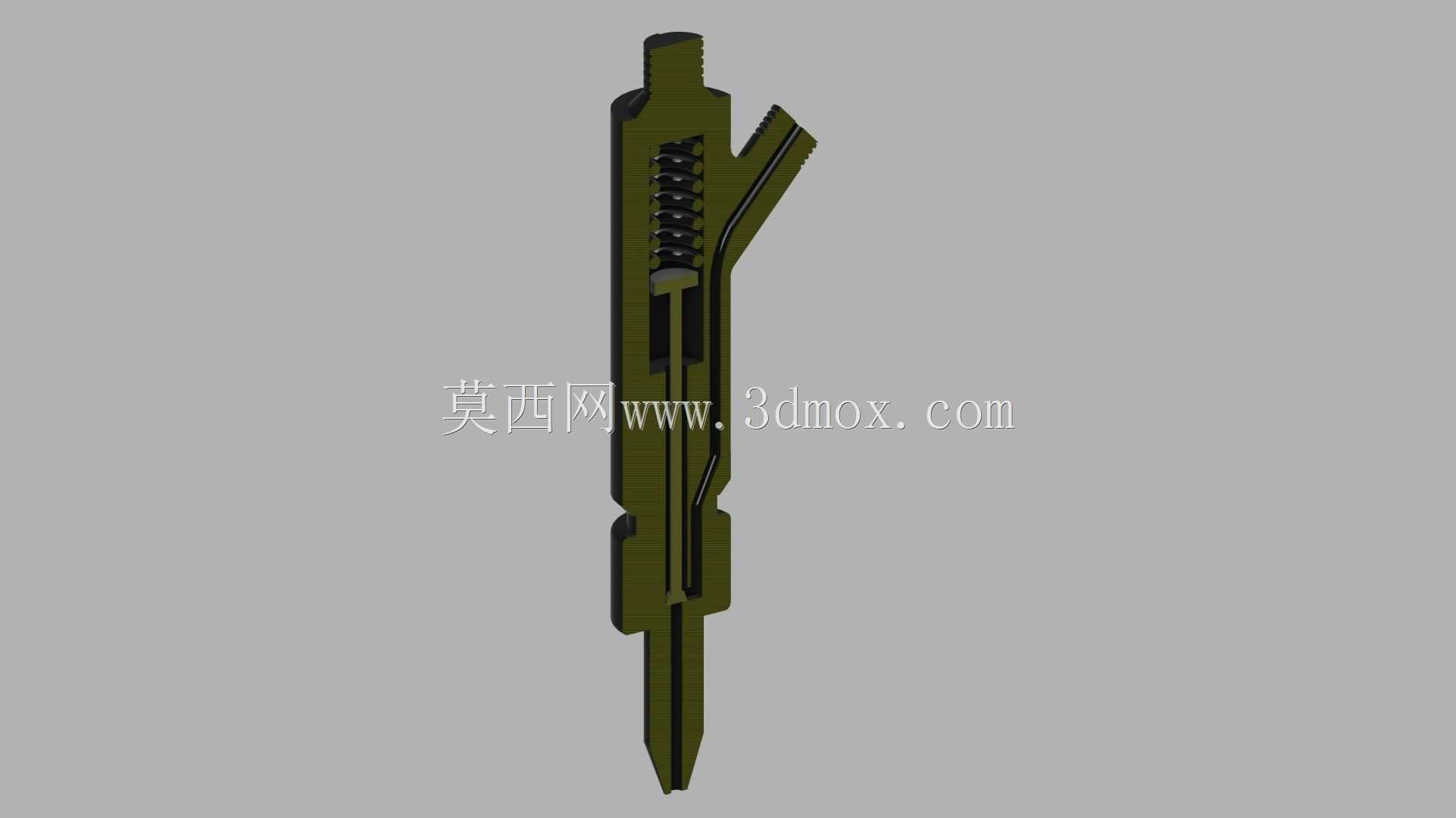

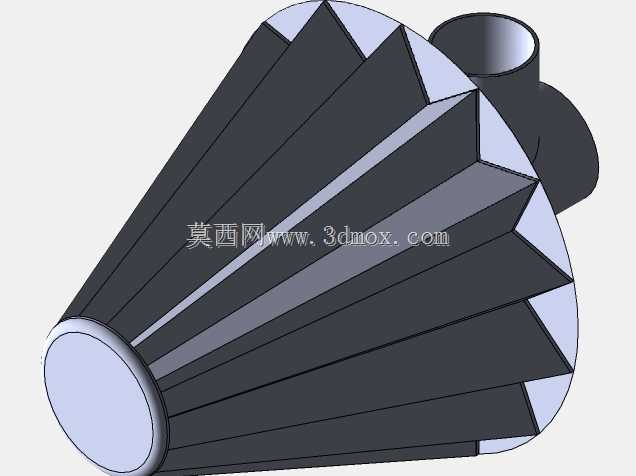

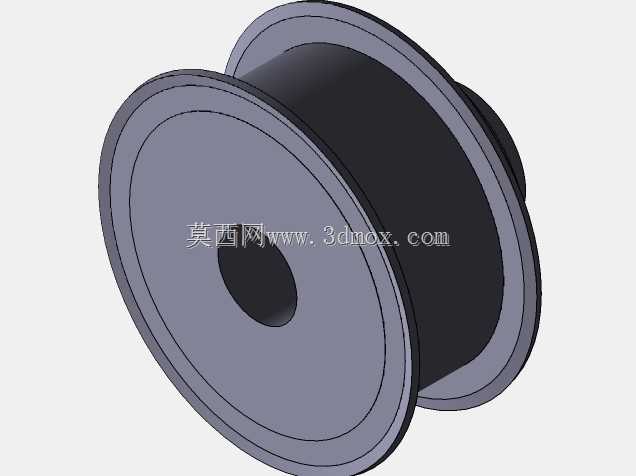

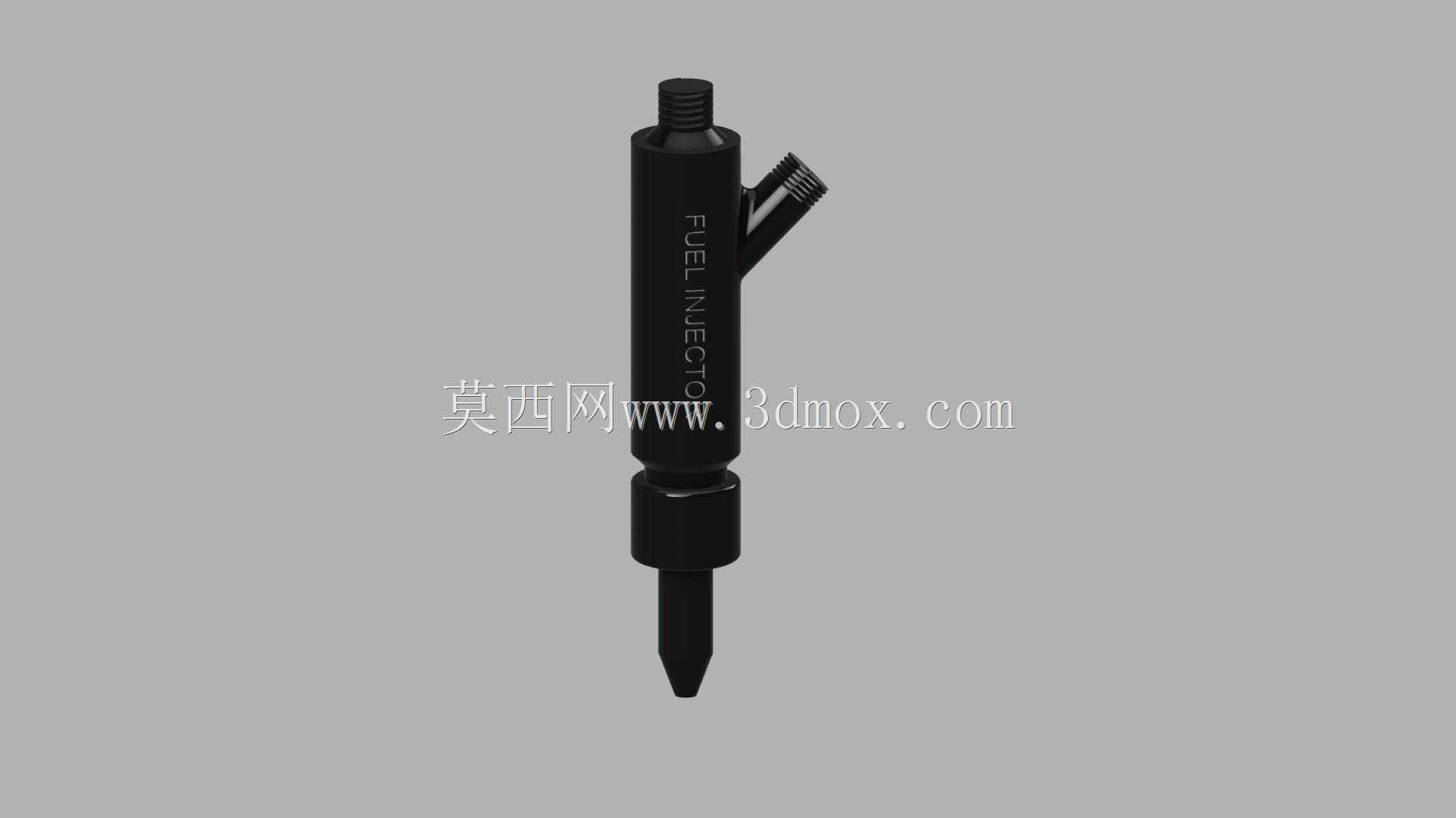

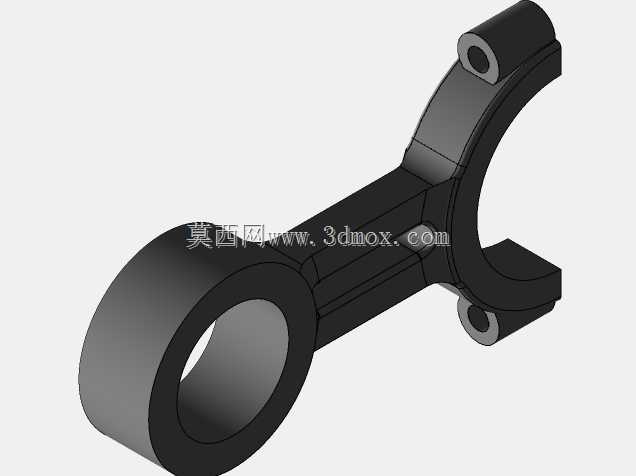

　　配合喷油器的安装角度，能实现混合气的分层燃烧组织。建模时的设计思路完全遵循实际发动机的装配层级，从核心的曲柄连杆机构出发，向外逐层叠加配气、冷却、润滑、进排气外围附件，每个连接部位的螺栓孔位、定位销位置都做了精准还原，皮带传动系统的带轮直径、张紧轮安装位置都参考量产机型的传动比匹配，能直观展示附件系统的动力传递路径。安装边界方面，整套模型的悬置安装点位按照横置前驱平台的布局预留，进排气侧的外围间隙满足实车机舱的布置要求，所有运动部件在模拟运转过程中不存在干涉问题，空气滤清器、各类管路的布设位置都避开了高温排气侧，符合实际热管理的设计逻辑。拆解这套模型可以清晰看到，每个子装配体都保留了独立的配合关系，不管是做运动仿真验证，

　　还是提取零件做二次改型设计，都能直接调用对应结构，不需要重新梳理装配约束，对于刚接触动力总成设计的从业者来说，能快速建立V型六缸机的整体结构认知，理解缸内直喷机型与传统气道喷射机型在活塞造型、喷油器布置、进气道设计上的核心差异，在做课程设计、方案汇报或者改装件开发时，都可以直接参考这套结构的尺寸比例与布局逻辑，避免出现结构干涉、安装位不匹配的常见设计问题。
