多层渐进式压合工装夹具结构设计

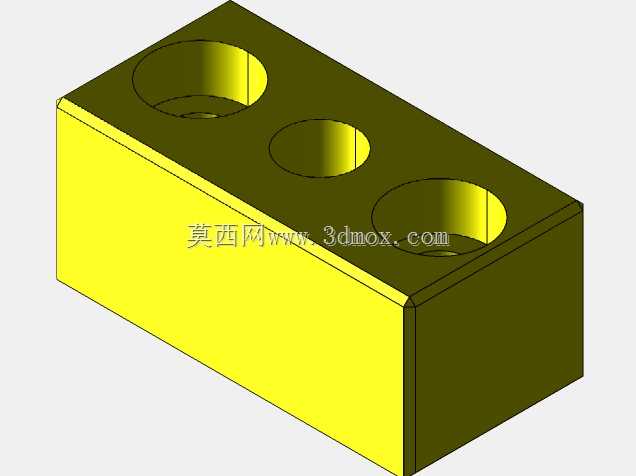

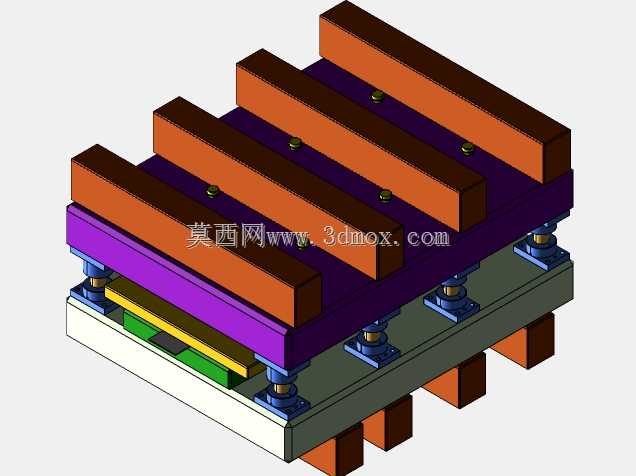

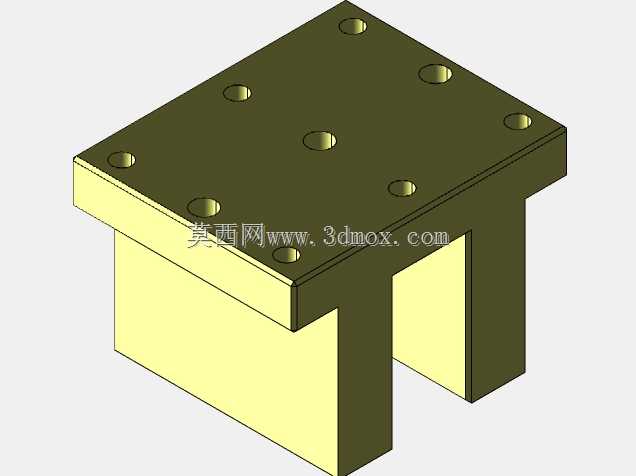

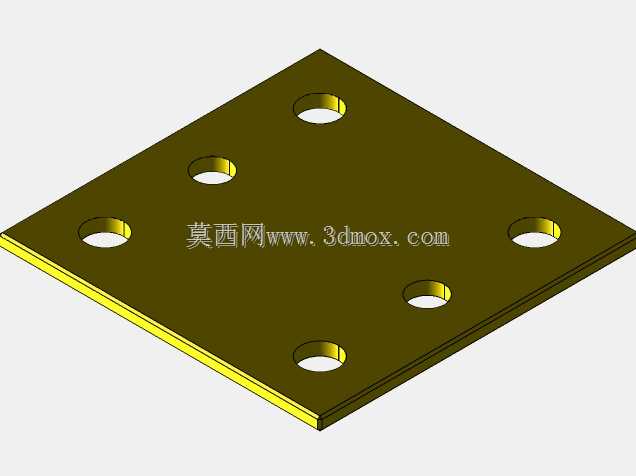

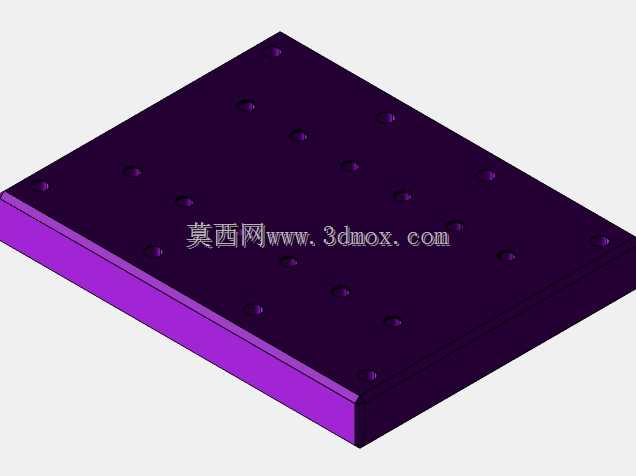

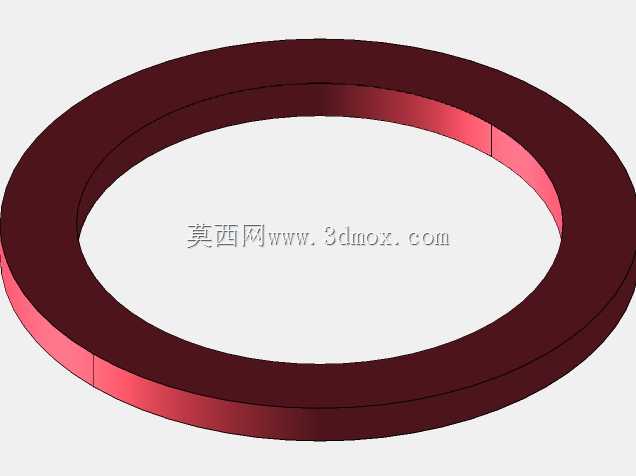

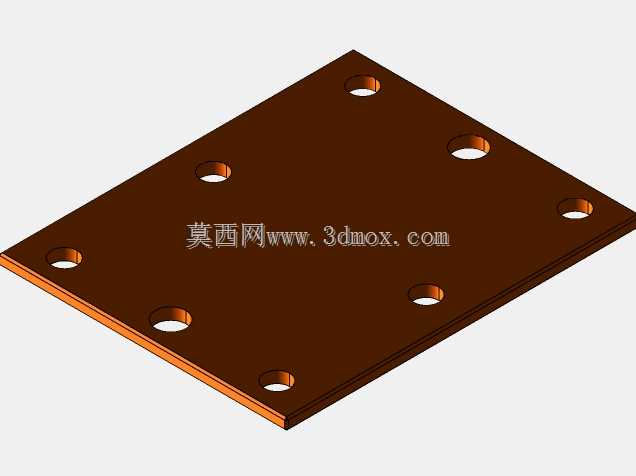

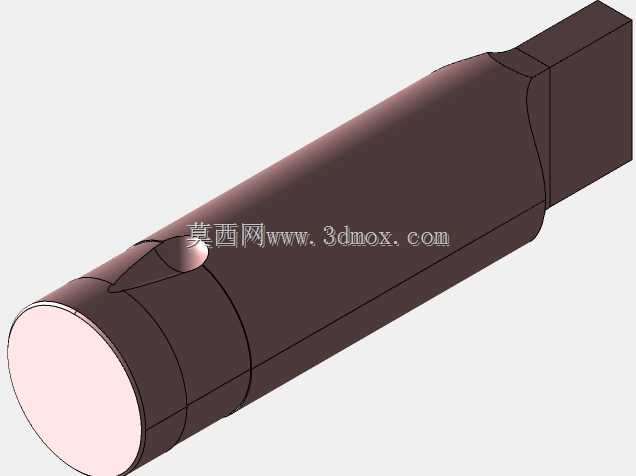

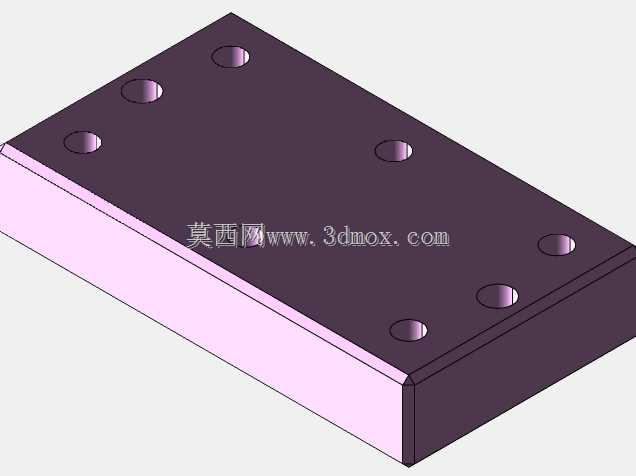

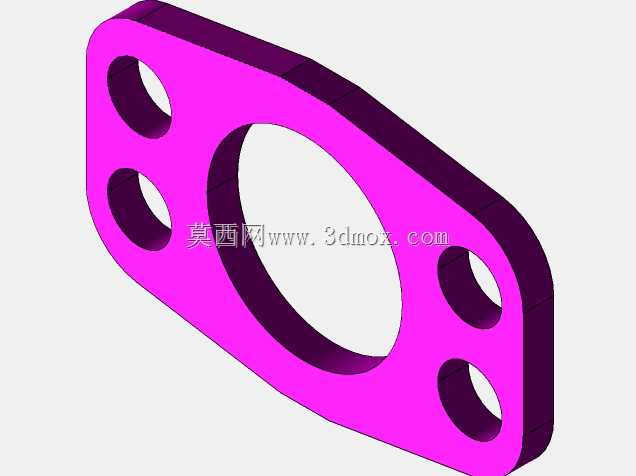

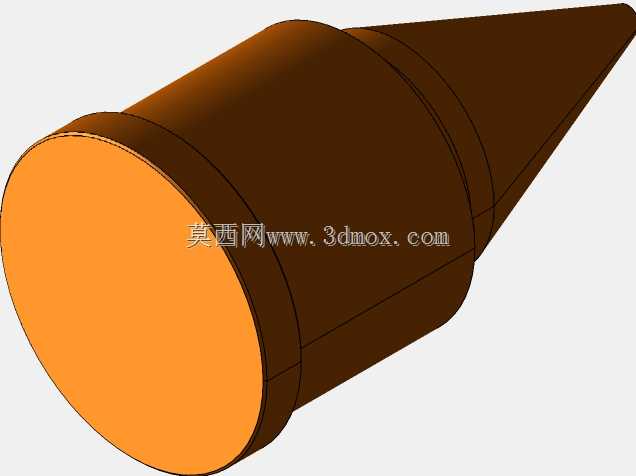

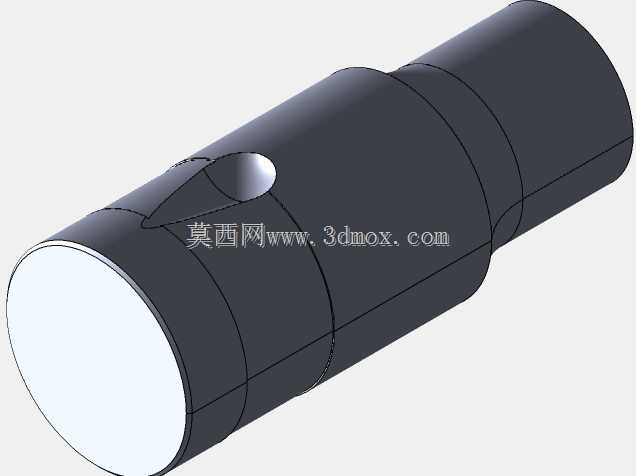

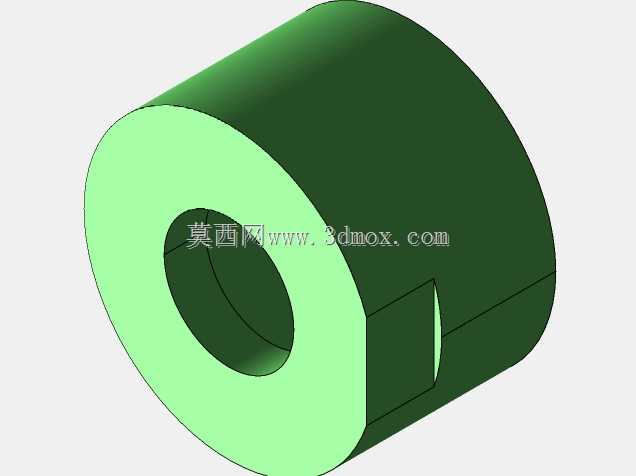

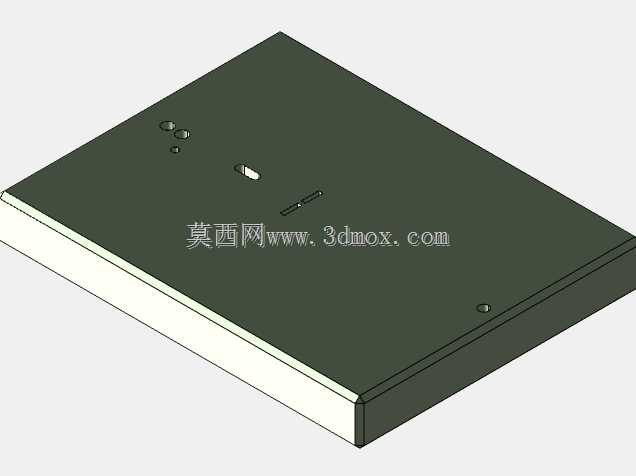

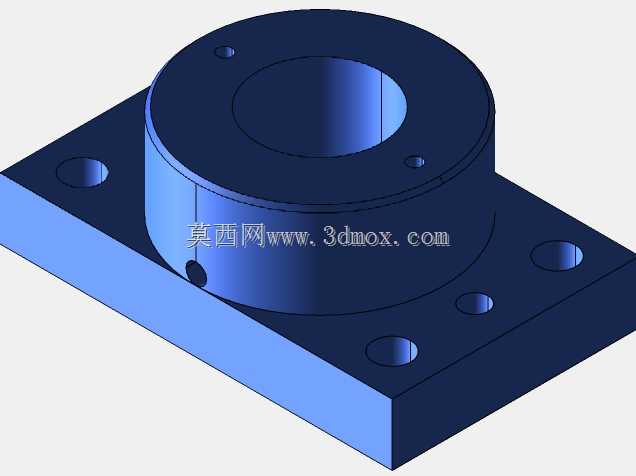

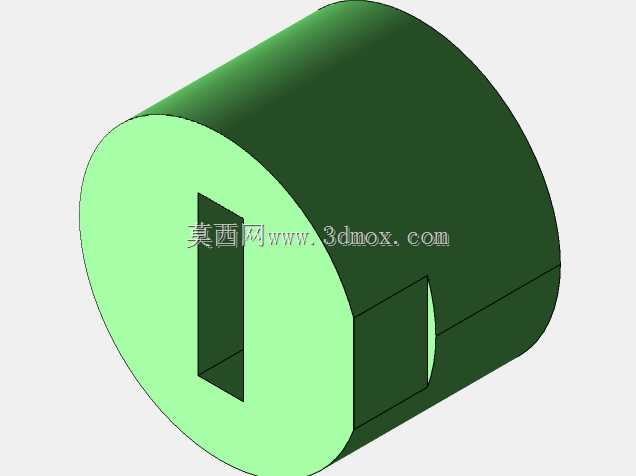

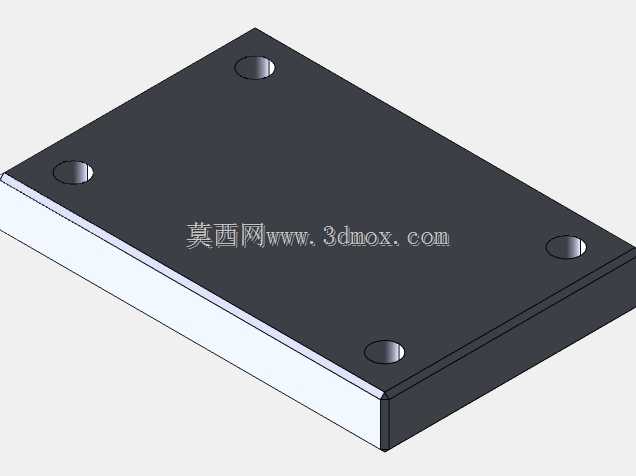

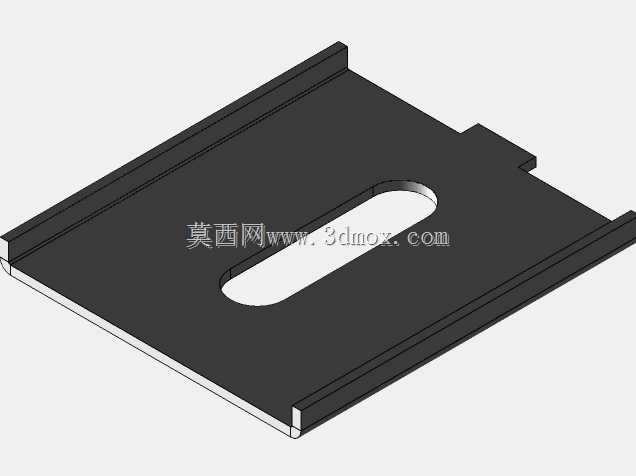

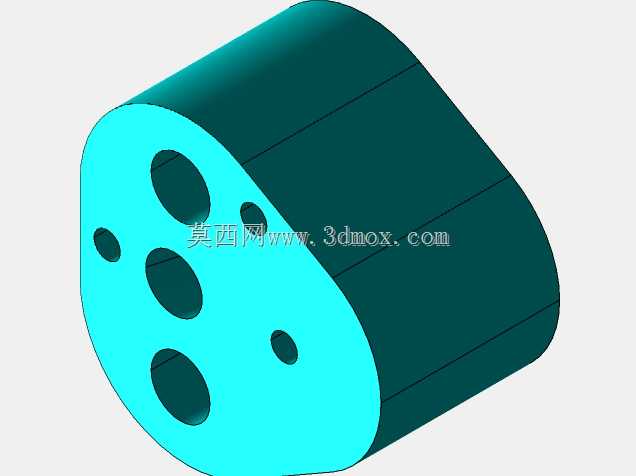

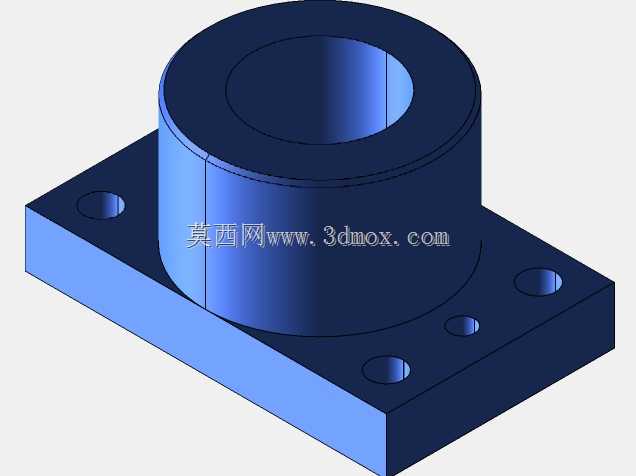

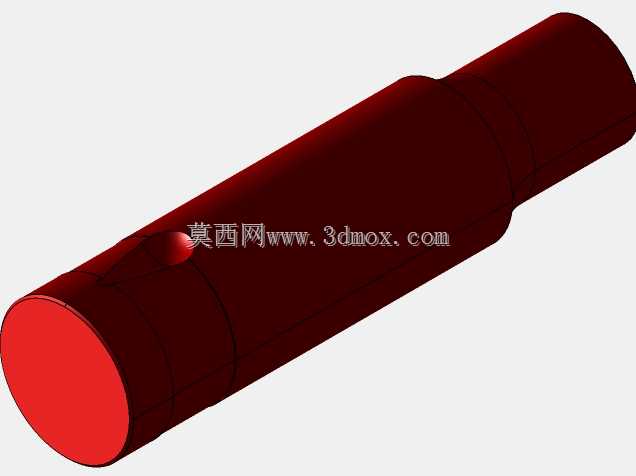

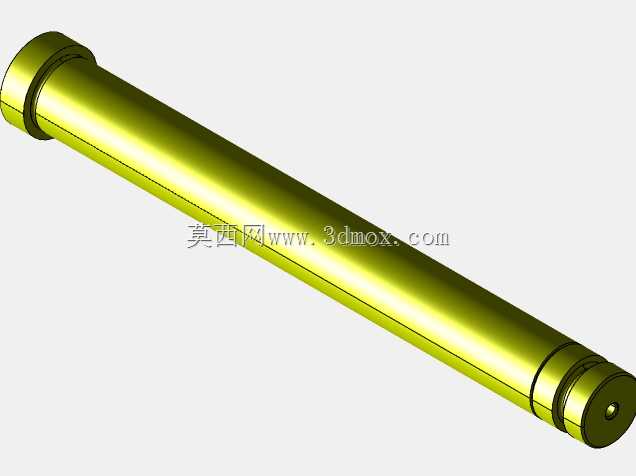

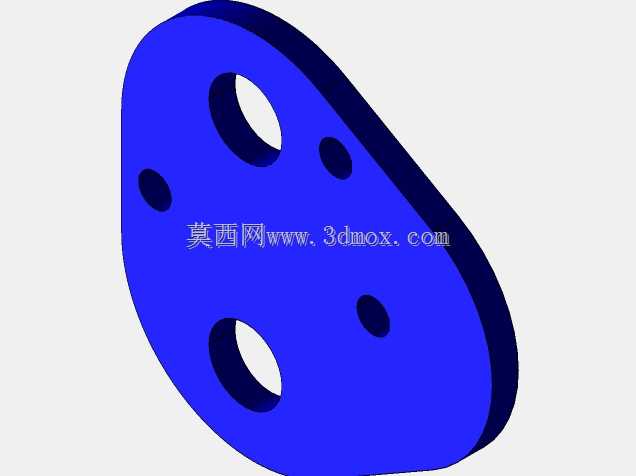

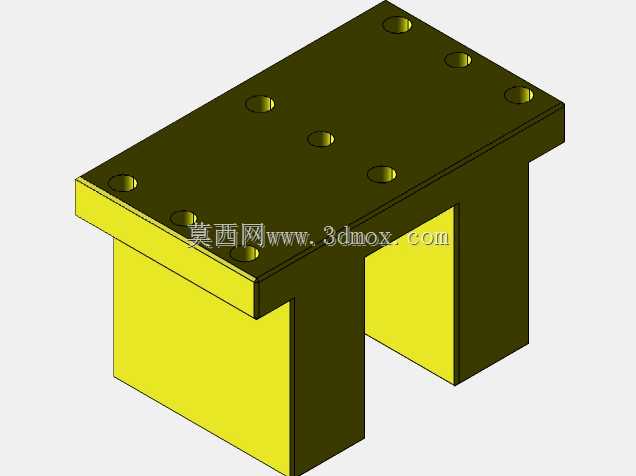

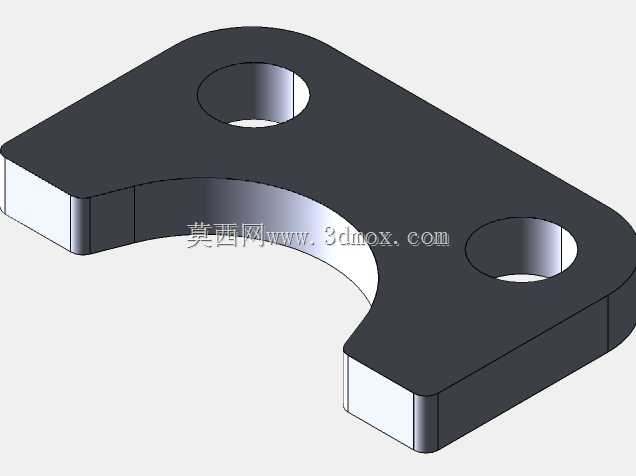

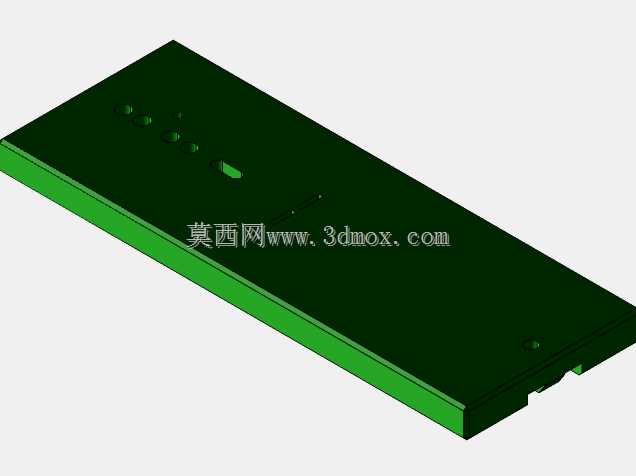

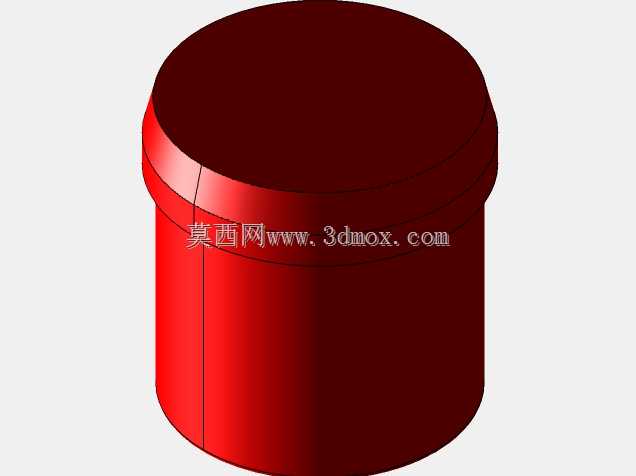

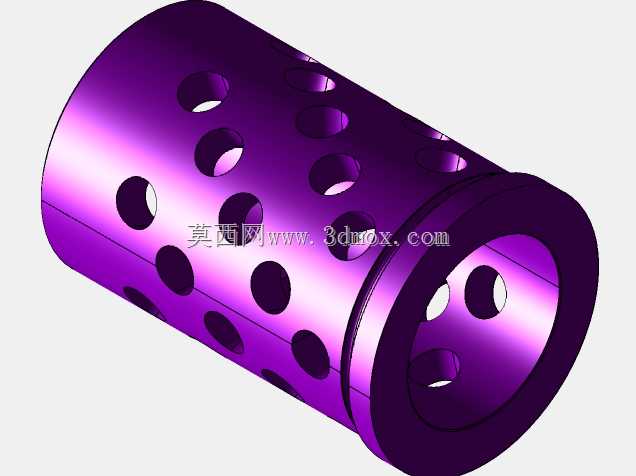

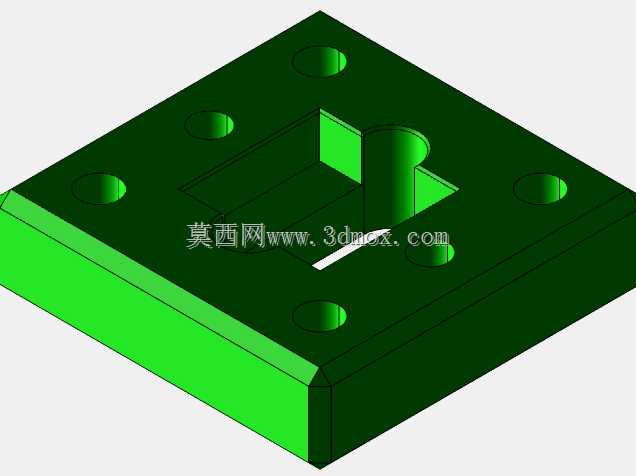

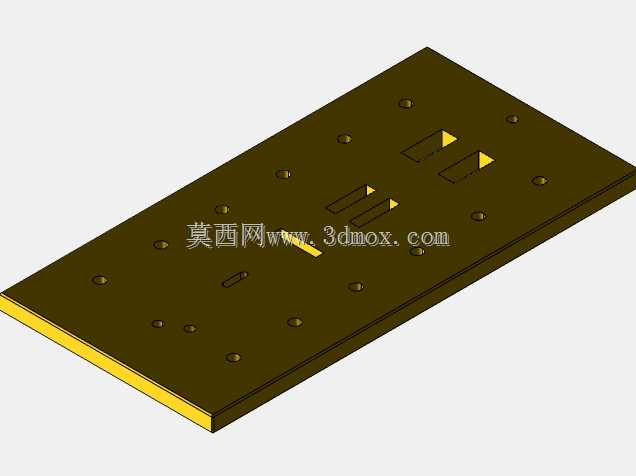

　　该压合结构主要面向多工位层叠类工件的压装作业场景，常见于电子元器件模组封装、小型五金叠片铆压、复合板材层压贴合等生产工序，可适配不同厚度规格的叠层工件压合作业，替代传统单工位单点压装的低效作业模式。整套结构采用分层式布局设计，底部为安装基准底座，底座上预留了标准安装孔位，可直接固定在自动化流水线的作业工位台面上，也可适配手动压台、小型气动压力机的安装接口，安装边界可根据配套设备的台面尺寸做适配调整，底座的平面度公差控制在0.02mm以内，保证上层压合结构的运动垂直度。中层设置了多组等高导向支撑柱，每根支撑柱配套直线轴承与缓冲阻尼结构，压合作业过程中可保证上层压头的下行轨迹始终垂直于基准面，避免压合过程中出现偏载导致的工件压损、

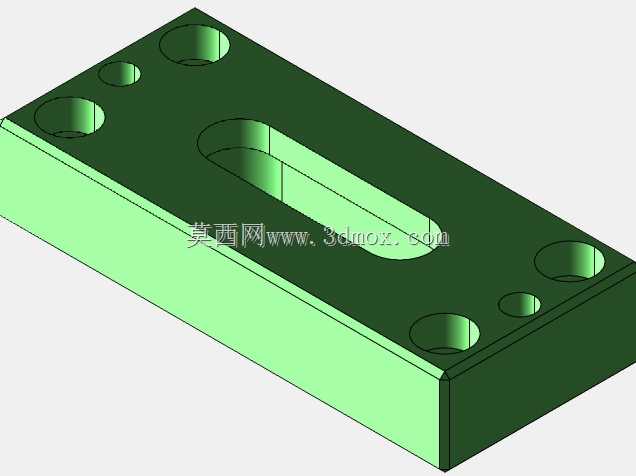

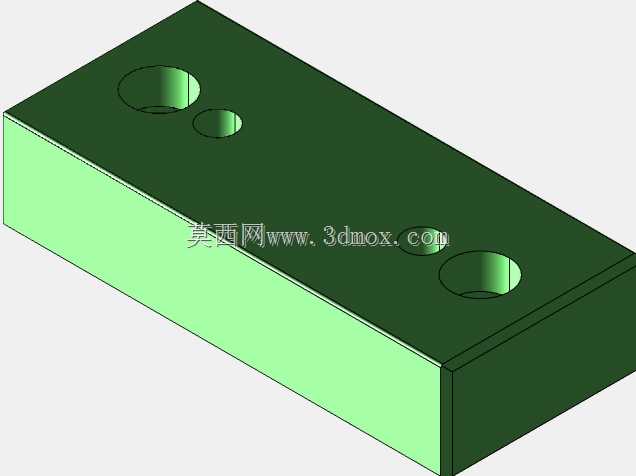

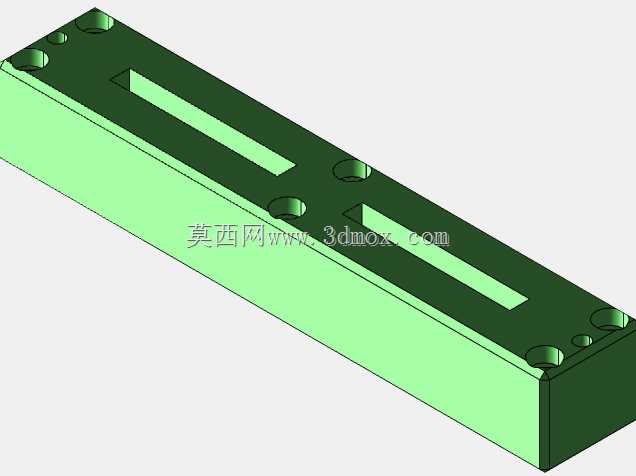

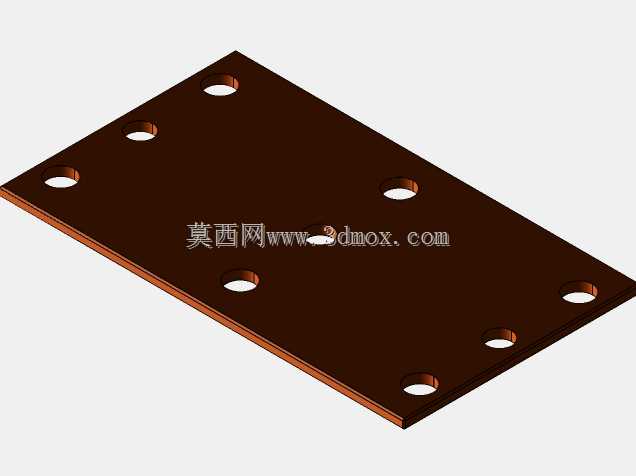

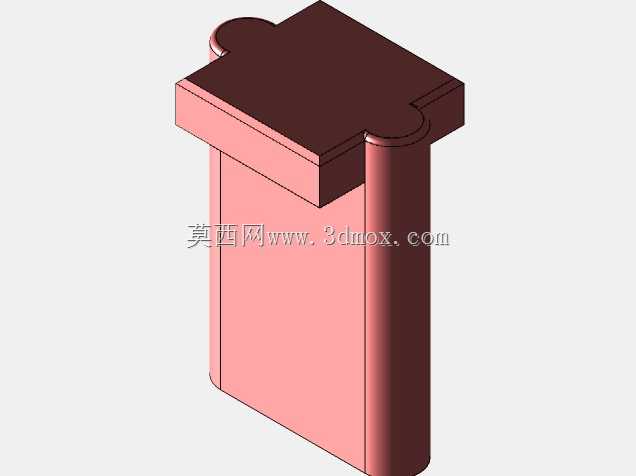

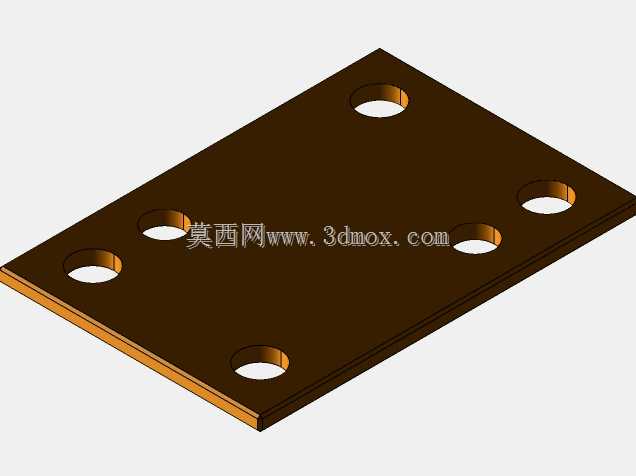

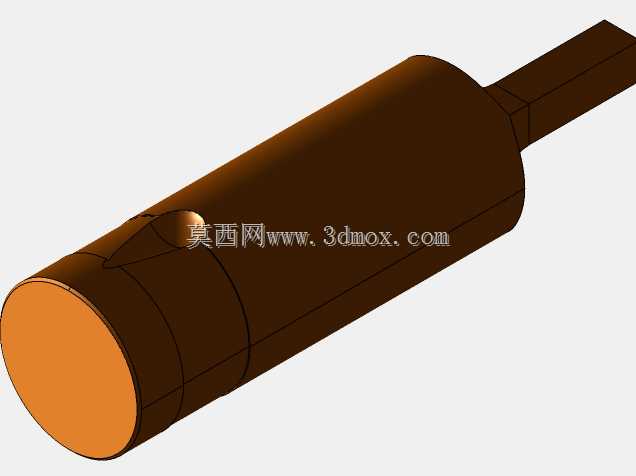

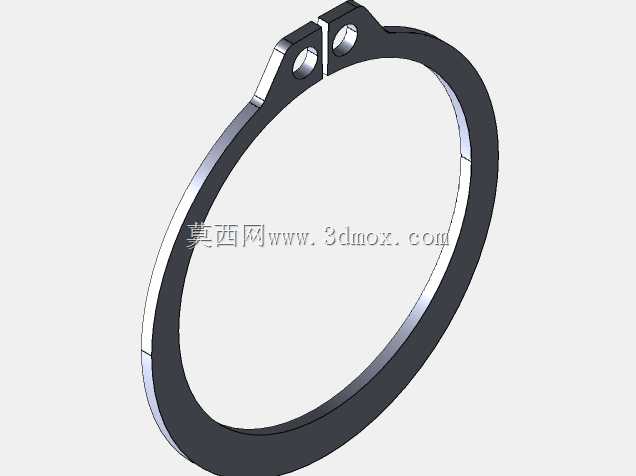

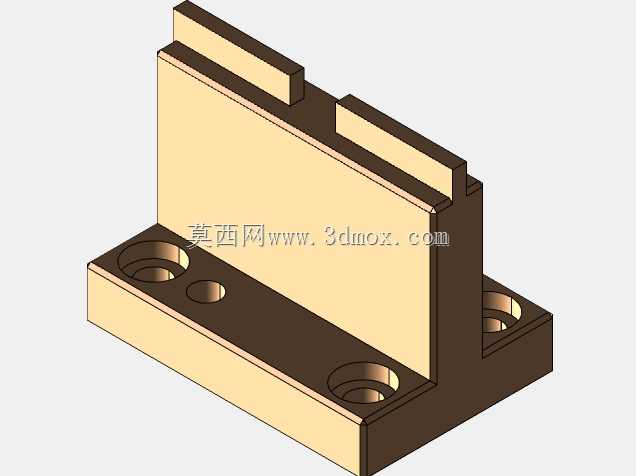

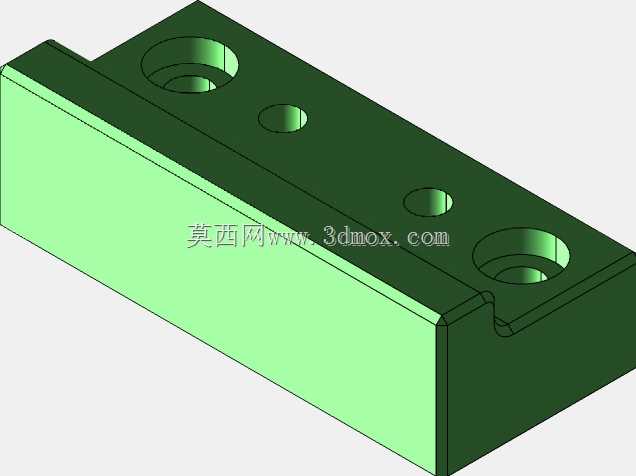

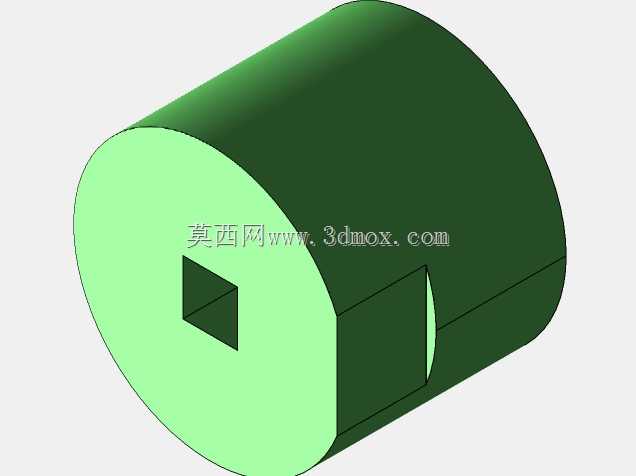

　　压合错位问题，支撑柱的行程根据常规叠层工件的总压合高度设计，预留了15mm的安全超程余量，防止过压损坏工件或结构件。上层压合模块采用多道平行压条设计，压条的排布间距可根据待压工件的受力点位置做灵活调整，每根压条与下层承托板的平行度经过配磨处理，保证压合时整面受力均匀，不会出现局部压力过大导致的工件变形。整套结构的压合动作采用渐进式施力逻辑，初始下行阶段快速趋近工件，接触工件后自动切换为缓速压合模式，压力随压合行程逐步提升，避免瞬间冲击力对脆性工件造成的暗裂损伤，压合到位后可根据工艺需求设置保压时长，保证层叠工件之间的粘接或铆接强度达标。结构的各连接部位均采用标准紧固件连接，易损耗的压条接触面预留了耐磨衬板安装位，长期使用出现磨损后可快速更换衬板，无需整体拆卸整套结构，降低产线维护的停机时间。导向部位预留了润滑脂加注通道，日常维护时可直接在外部加注润滑脂，无需拆解结构即可完成保养作业，适配工业生产现场快节奏的运维需求。
