多导柱导向式渐进冲压压具结构设计

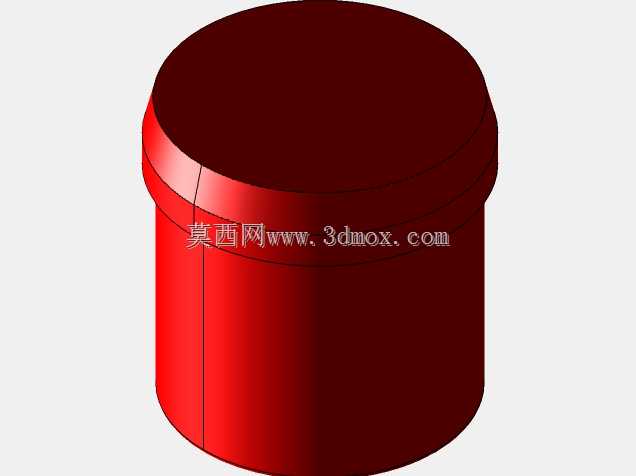

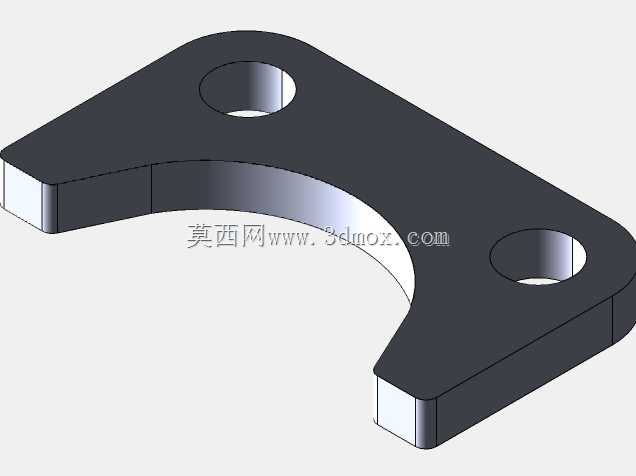

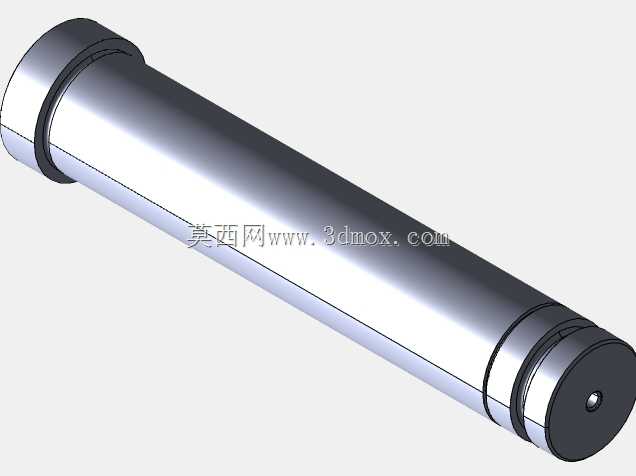

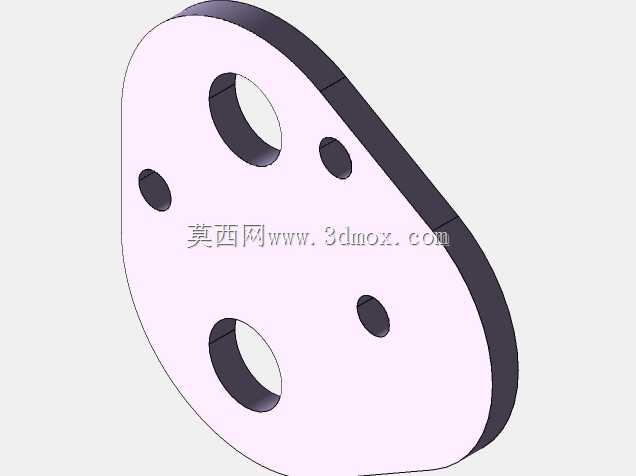

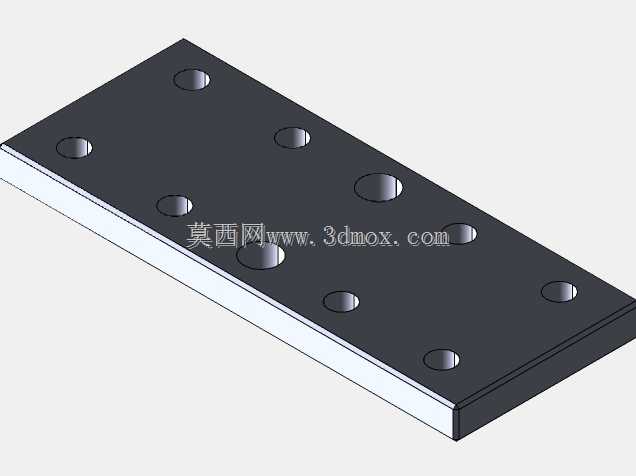

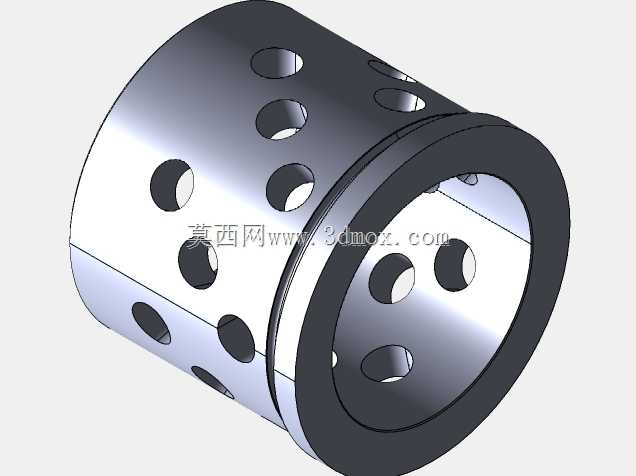

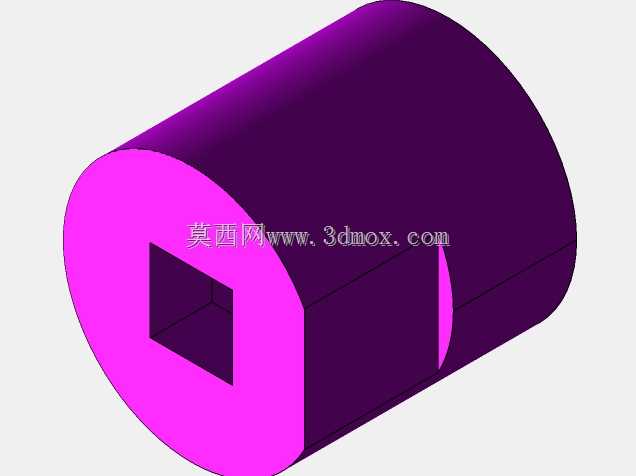

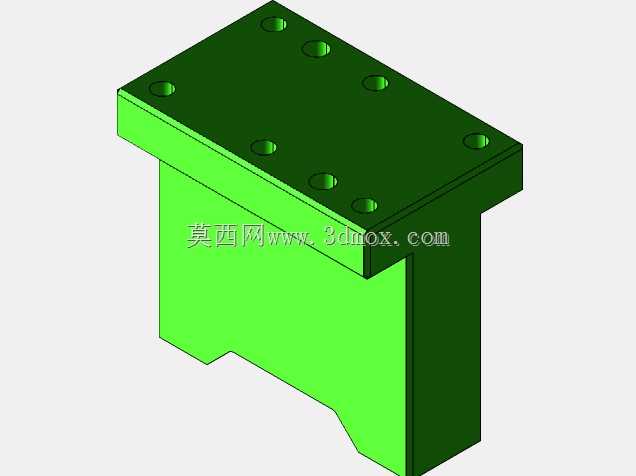

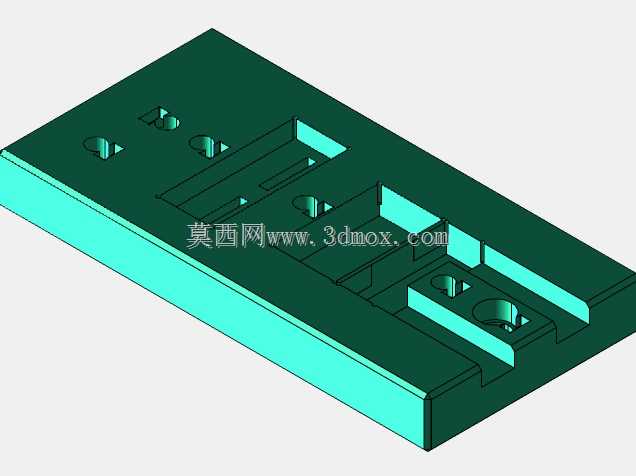

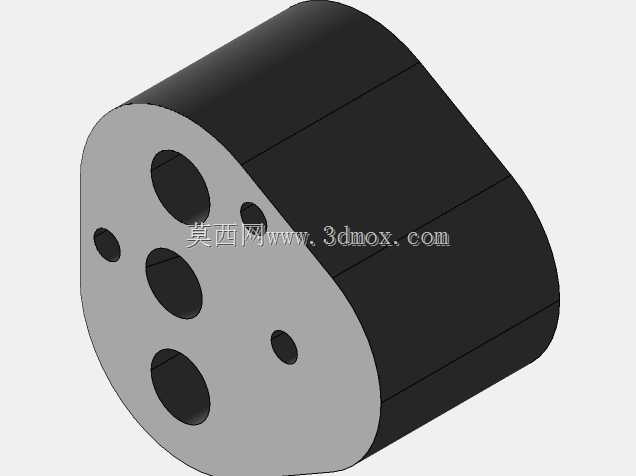

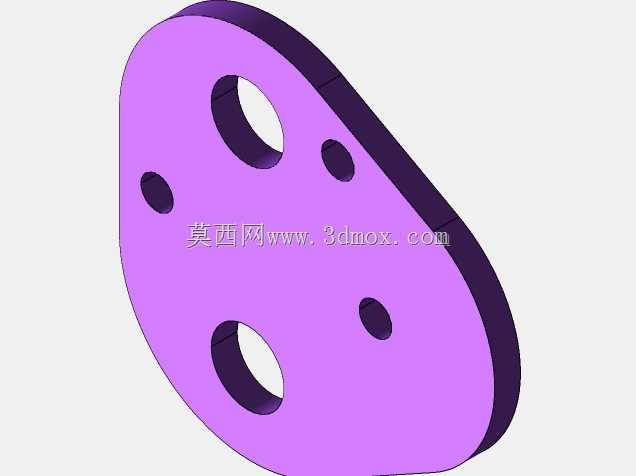

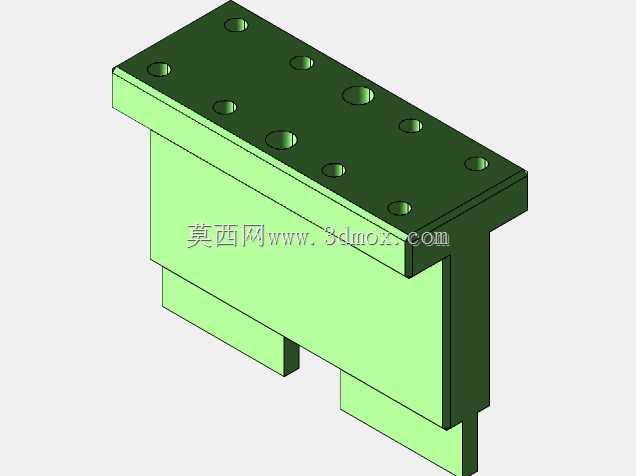

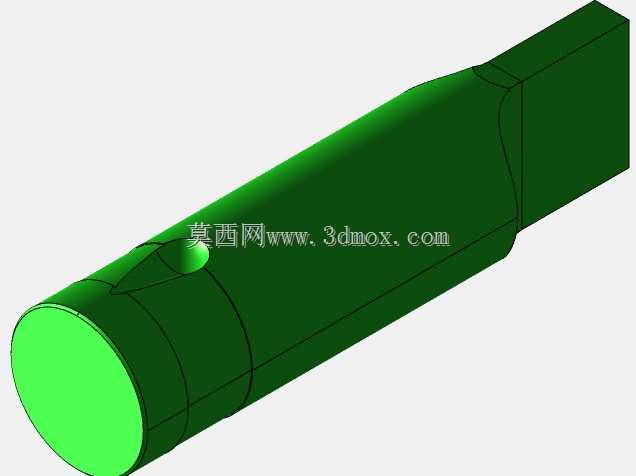

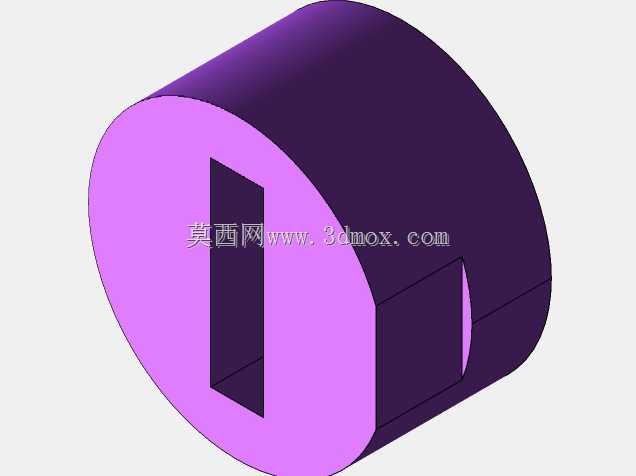

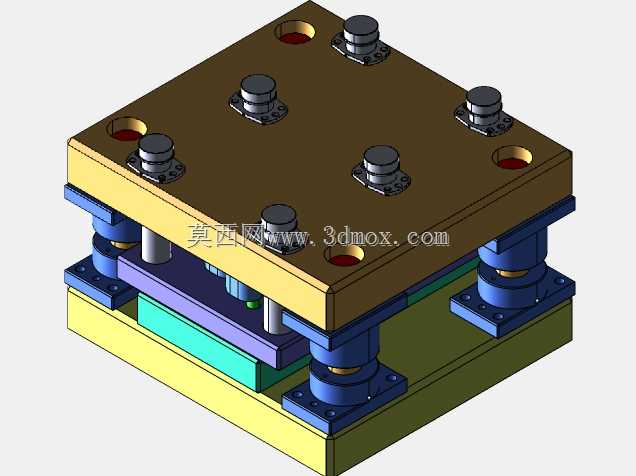

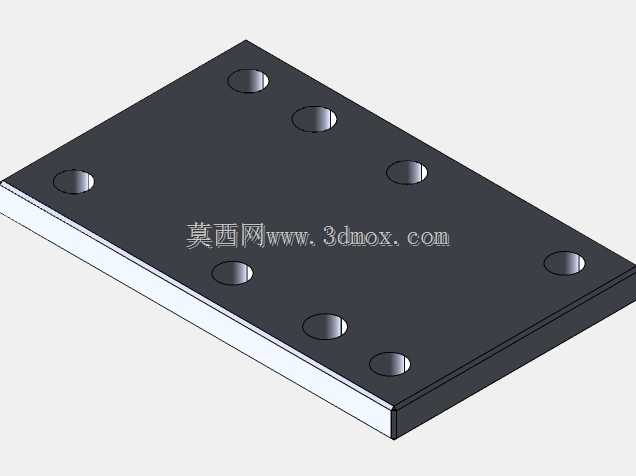

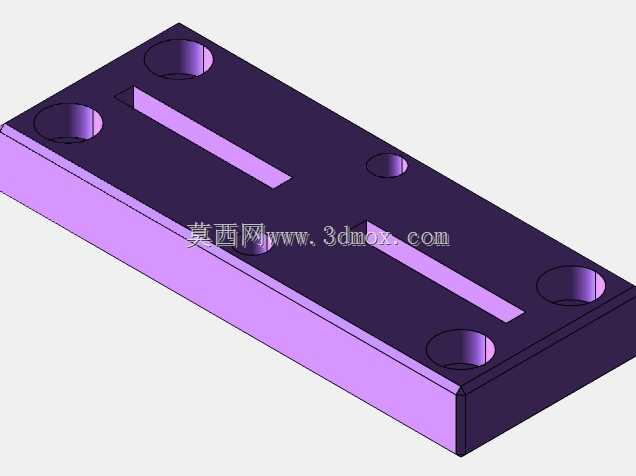

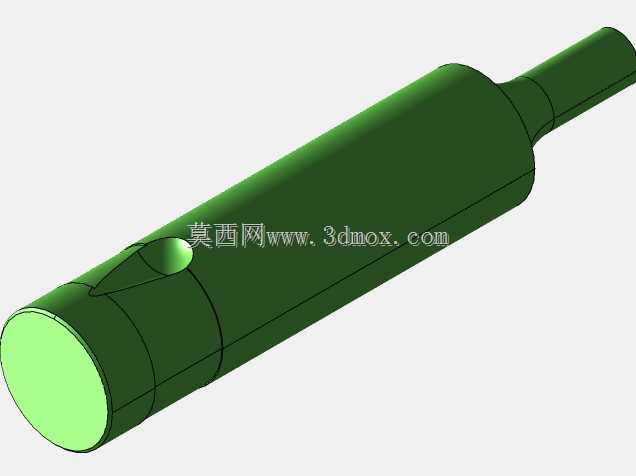

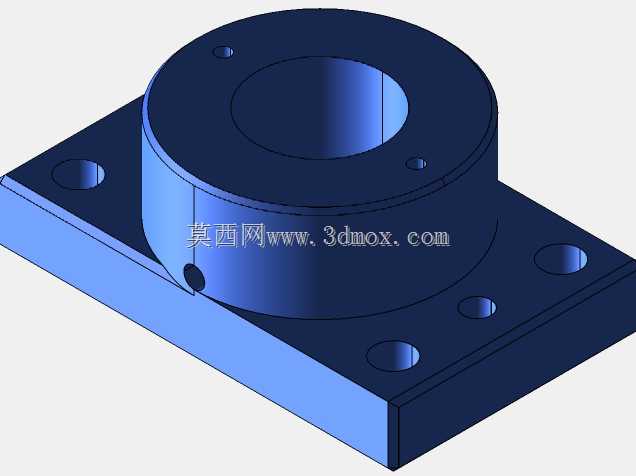

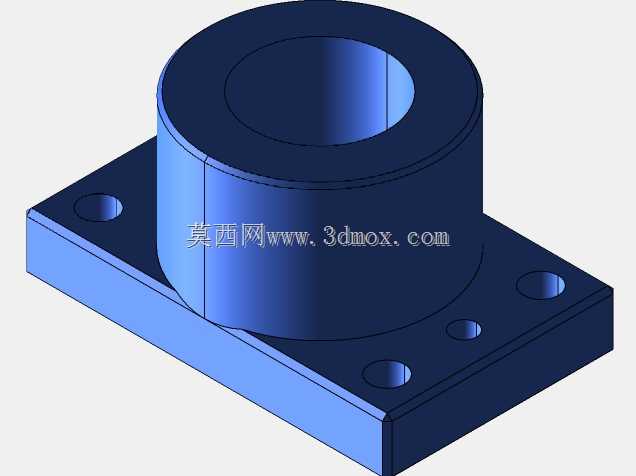

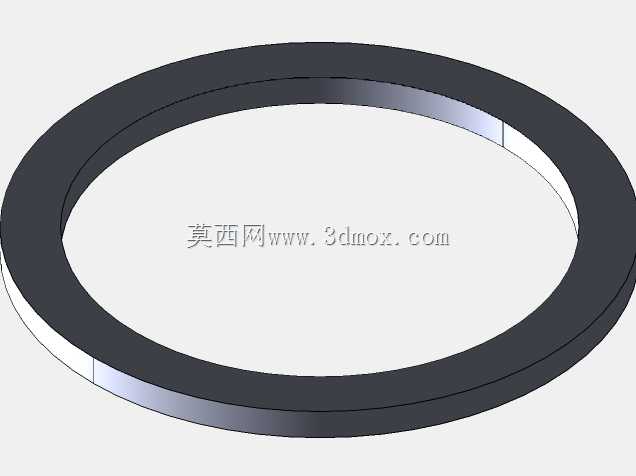

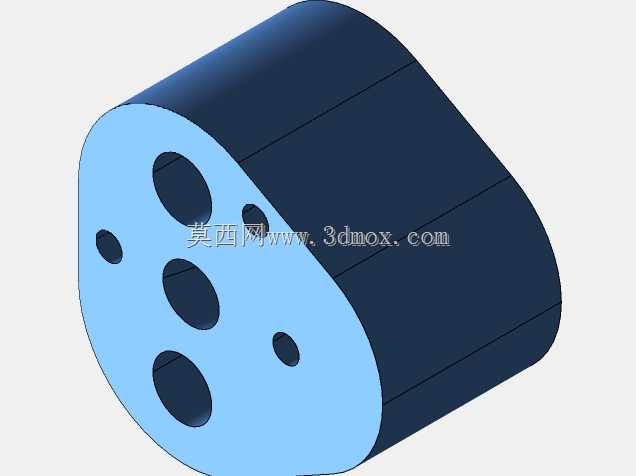

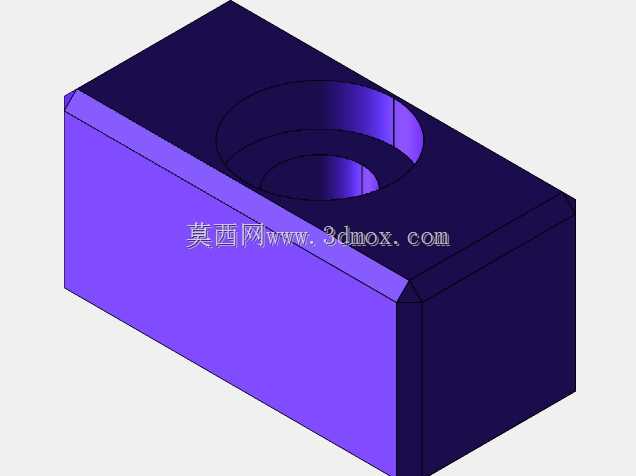

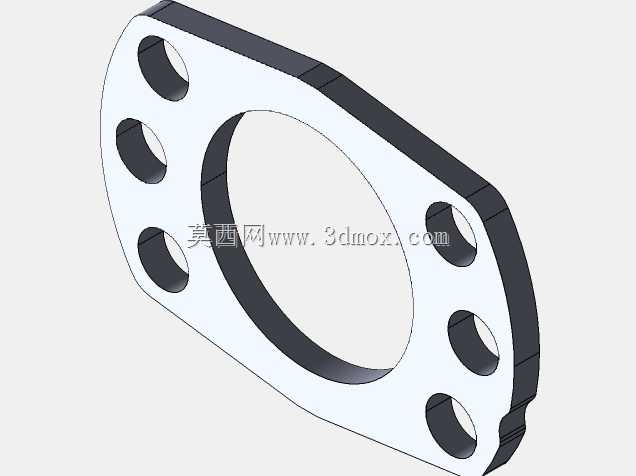

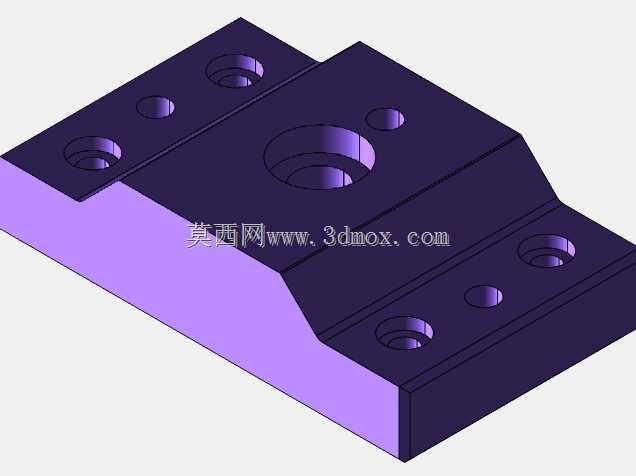

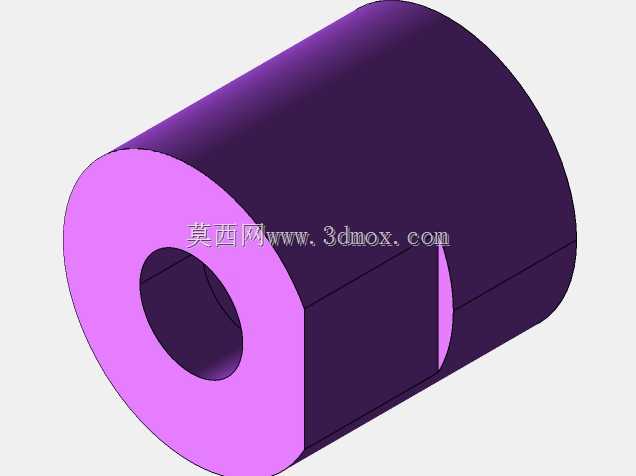

　　这套压具结构主要面向薄型金属板材的渐进式冲压加工场景，常见于小型五金冲压件、传感器金属外壳类零件的多工序连续成型作业，可直接适配常规开式压力机的工作台安装接口，无需额外改造设备滑块连接位即可完成装夹。从结构布局来看，上下模座采用六组独立导柱导套组件做精准导向，导柱配合面做了硬化处理，长期往复冲压工况下能将合模错位量控制在0.02mm以内，避免多工序步进送料时出现成型位偏移的问题。上模部分预留了多组独立的冲裁、折弯、成型工位安装位，各工位的凸模固定座采用标准化快拆结构，更换不同工序的凸模时无需拆解整个上模组件，能大幅减少换模调试的辅助时间。下模部分对应设置了凹模镶块安装槽、卸料板弹性支撑组件，

　　卸料弹簧的预压量可根据不同板材的成型回弹特性做微调，保证冲压完成后工件能顺利脱离凹模表面，不会随上模上行带料。整套压具的安装边界充分考虑了常规压力机的滑块T型槽间距、工作台落料孔尺寸，上下模座的安装孔位采用通用化排布，可适配多数公称压力在25吨到63吨区间的通用压力机。设计过程中针对渐进加工的工序步进精度做了专门优化，导柱的布置避开了送料路径，不会干涉条料的步进输送，上下模的合模行程预留了足够的安全余量，避免设备行程超限损坏模具零件。模座本体采用调质钢材加工，受力较大的凸模、凹模镶块采用合金工具钢淬火处理，在保证整体结构刚性的前提下，尽可能控制了模具体积与自重，方便车间内的吊装转运与日常维护。各导向组件的润滑通道做了内置式设计，日常保养时可直接从模座预留的注油孔加注润滑脂，无需拆解导套防尘结构，能有效降低长期使用的维护成本。
