BT40数控车间刀具存储架结构设计

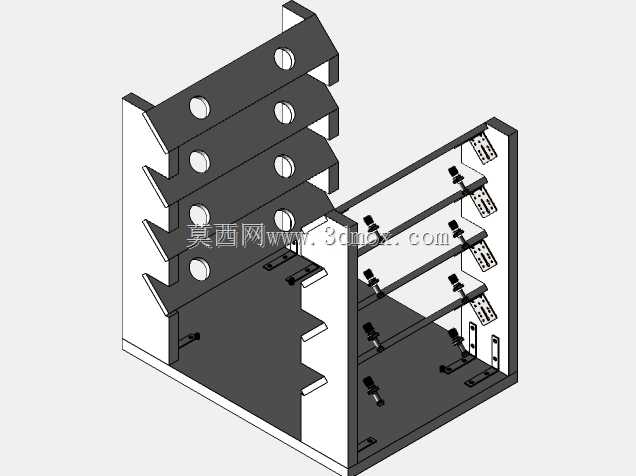

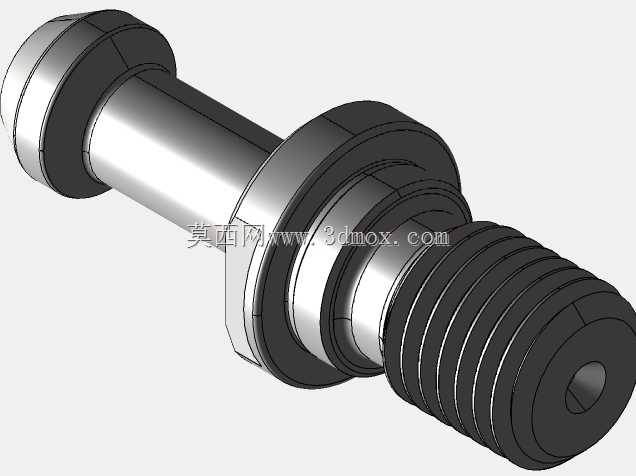

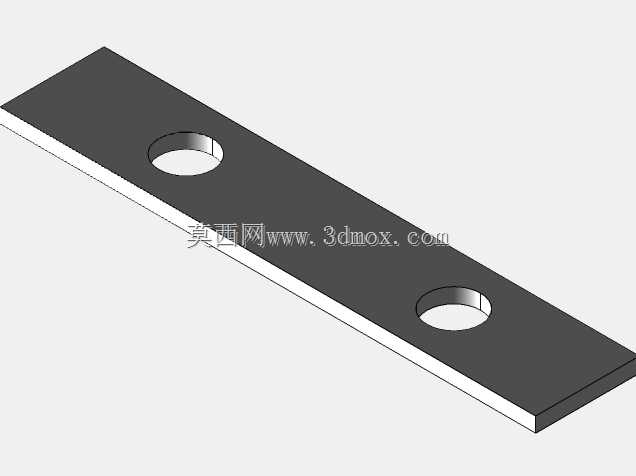

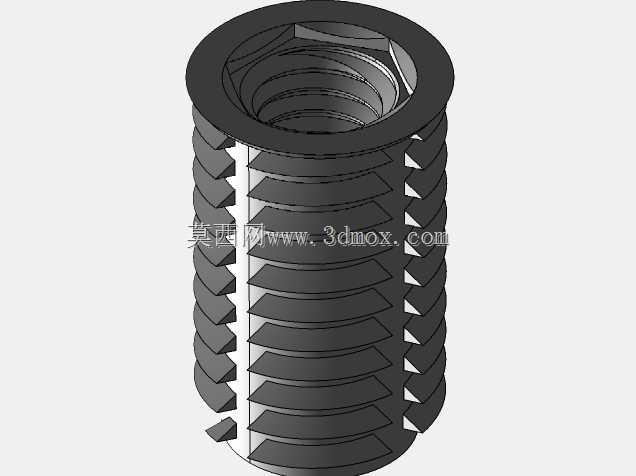

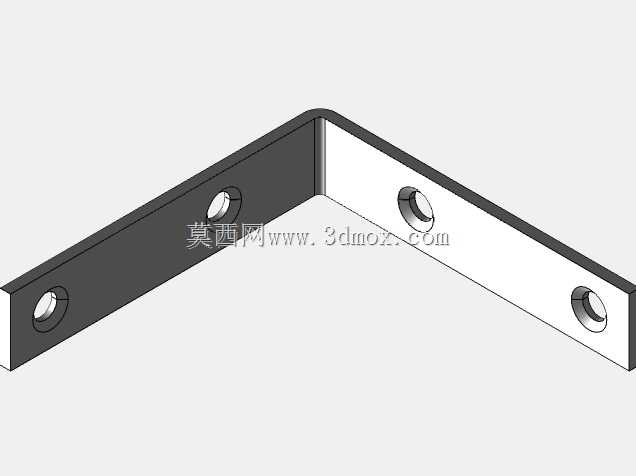

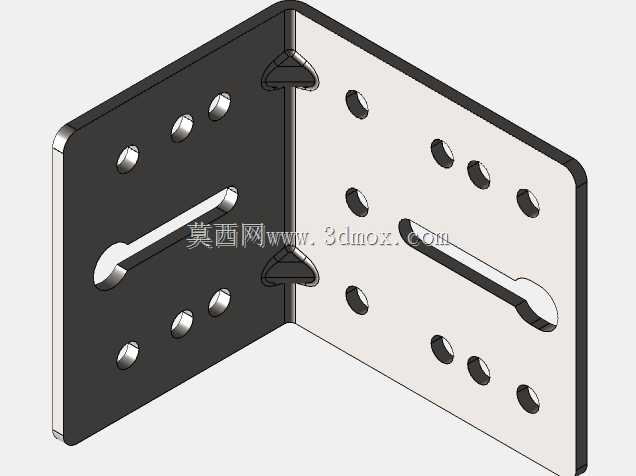

　　这款BT-40数控车间刀架车，主要面向机械加工车间的数控加工工位旁刀具周转、存储场景设计，解决现场BT40规格刀柄、刀具零散摆放、找刀耗时、刀柄磕碰损伤的实际问题。从结构设计来看，整体采用框架式方通焊接主体结构，兼顾承重能力与移动灵活性，主体框架的立柱与层板连接位置做了加强筋补强，避免满载放置刀具时出现层板变形、框架歪斜的问题。刀架车单侧设计为斜插式刀柄挂装结构，挂板上的安装孔位严格匹配BT40刀柄的夹持直径，每排挂孔的间距经过实际测算，保证相邻刀柄装取时不会发生干涉，挂板倾斜角度设置为15度，既方便操作人员快速识别刀柄上的刀具规格标识，也能避免刀柄从挂位滑落。另一侧设计为多层开放式置物层，可放置配套的扳手、拉钉、卸刀座等辅助工具，

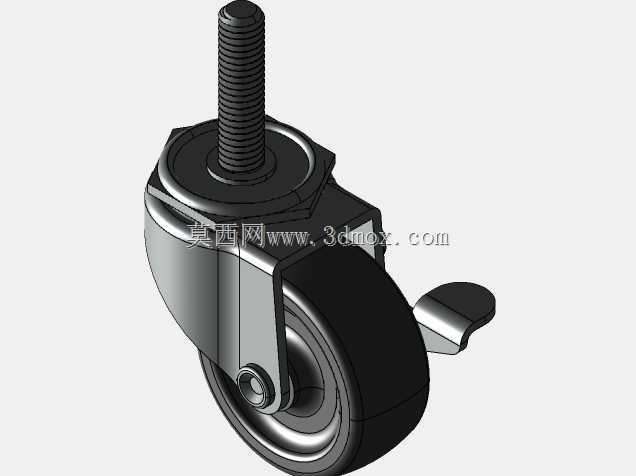

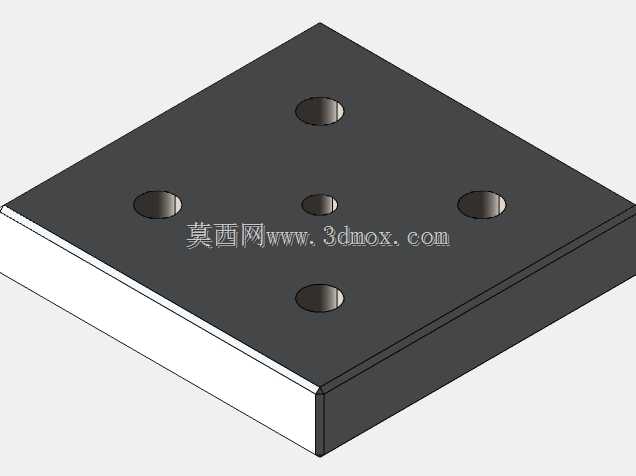

　　底部预留了抽屉安装位，可存放小型刀具配件、检测量具等零散物件。底部配置四个带刹车的万向脚轮，两个定向轮两个万向轮的搭配，既保证推行过程中的方向稳定性，停靠在机床旁时踩下刹车即可固定位置，不会因为机床振动或者人员触碰发生移位。整体外形尺寸控制在宽度800mm、深度500mm、高度1200mm的范围内，能够顺利通过车间常见的900mm宽通道门，停靠在机床侧面时不会占用过多的操作通道空间，符合多数机加工车间的工位布局边界要求。设计过程中充分考虑了人机工程因素，最上层挂刀位的高度设置在1400mm以内，最下层挂刀位高度不低于300mm，操作人员取放刀具时不需要过度弯腰或者抬手，降低长时间操作的疲劳感。挂板上的孔位采用等间距排布，

　　单排可容纳8把BT40刀柄，整体挂装容量可满足单台加工中心一个班次的常用刀具存储需求，减少操作人员往返刀具室的频次。框架表面采用喷塑处理，耐磨耐油污，适合车间多油污、多切削液的使用环境，日常清理只需要用抹布擦拭即可，不会因为切削液腐蚀出现表层脱落生锈的问题。结构上没有多余的复杂构件，所有焊接位置都做了打磨处理，没有尖锐毛刺，避免操作人员取放刀具时被划伤。
