渐进式四柱导向压装工装结构设计

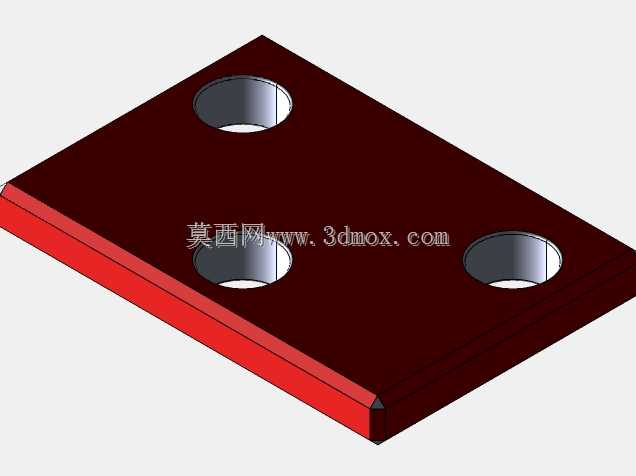

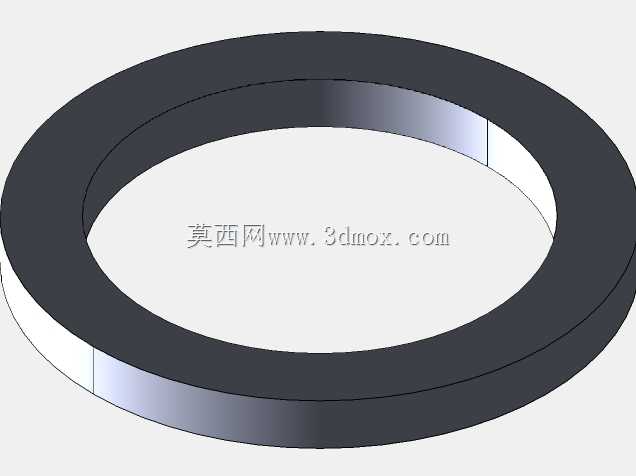

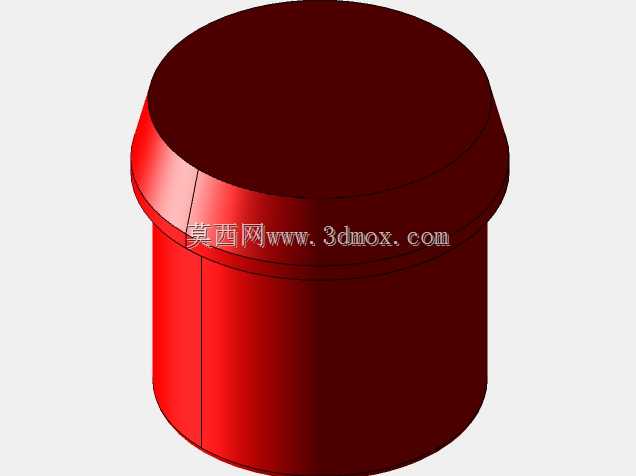

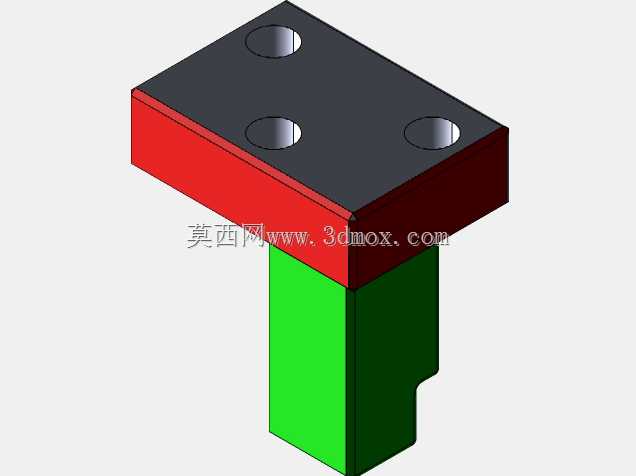

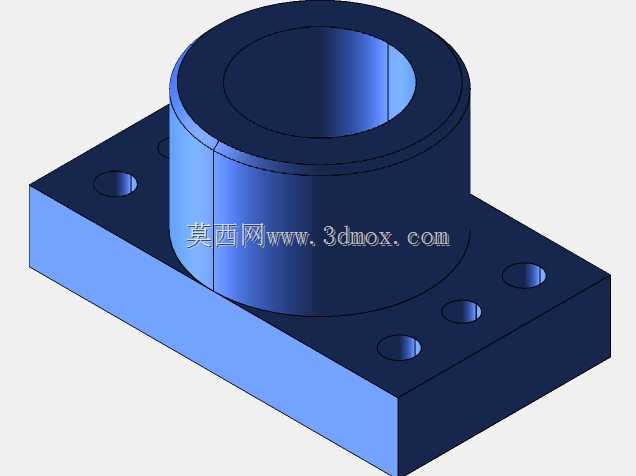

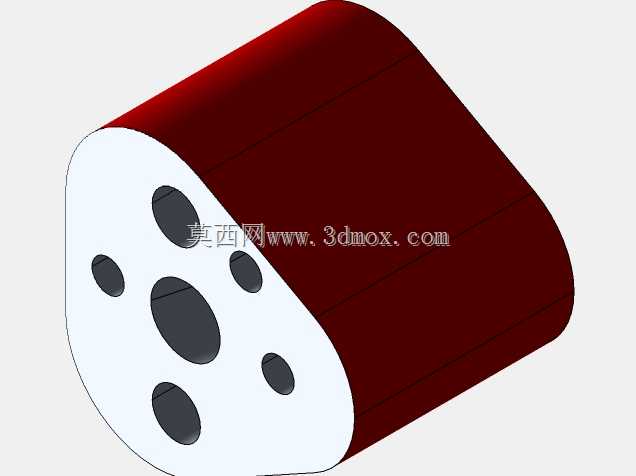

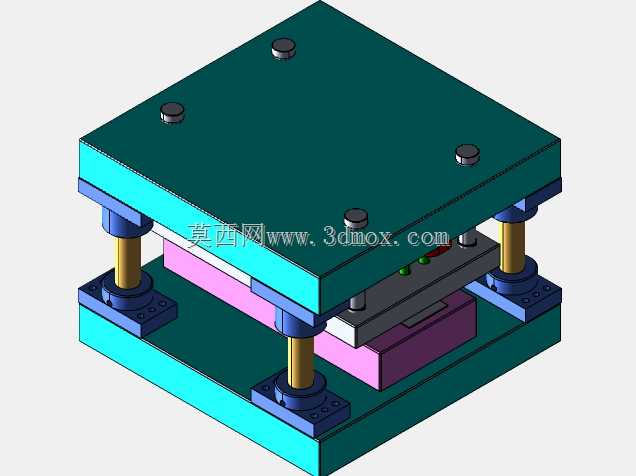

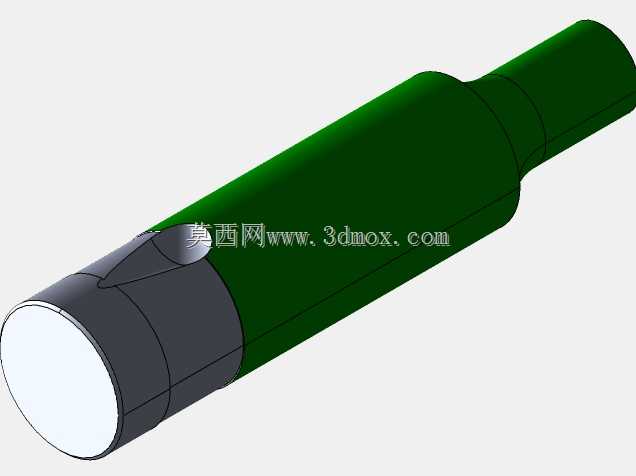

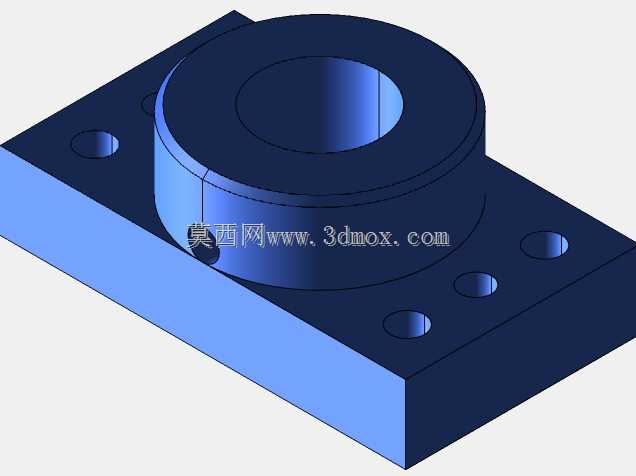

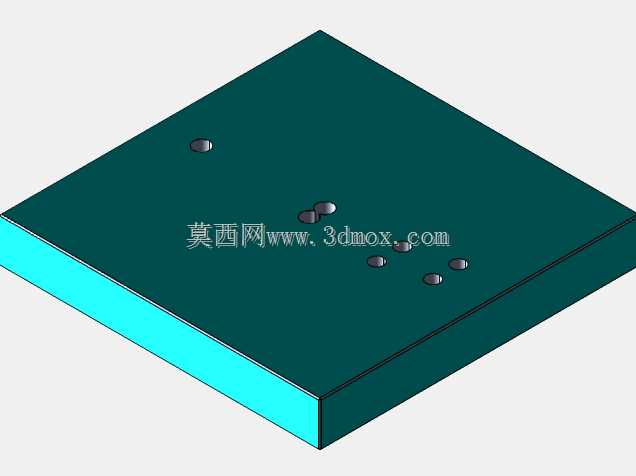

　　这套渐进式压装工装的结构设计，核心围绕小尺寸精密零部件的压合装配场景打造，常见应用在消费电子传感器组件、小型精密五金件的层叠压装工序中，适配手动压台、小吨位气动压床的安装接口，可直接固定在常规设备工作台面完成装配作业。从结构布局来看，整套工装采用四柱式导向承载方案，四根导向柱搭配带衬套的上下安装板，能在压合行程全程保证上下模座的平行度偏差控制在0.02mm以内，避免压合过程中出现偏载、啃伤工件的问题，相比双柱导向结构，四柱布局的抗偏载能力提升40%以上，适配带侧向力的渐进式压合工序。上下模座采用分层式设计，上模部分通过等高螺栓连接压头安装板，可根据不同压装工件的外形快速更换适配压头，无需拆卸整套模座；

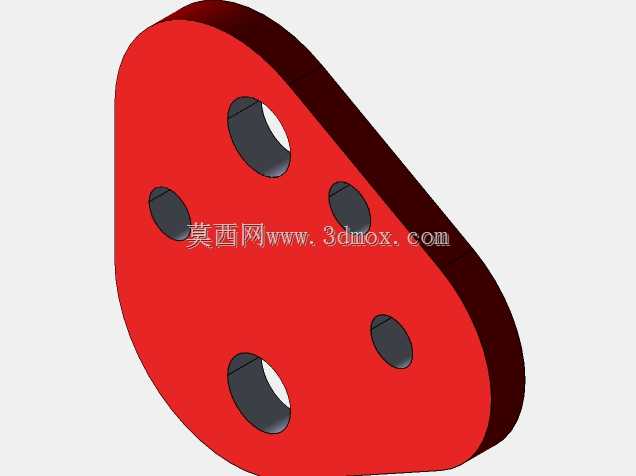

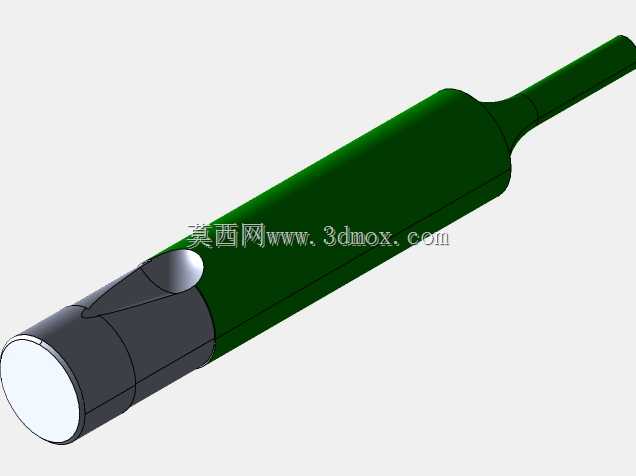

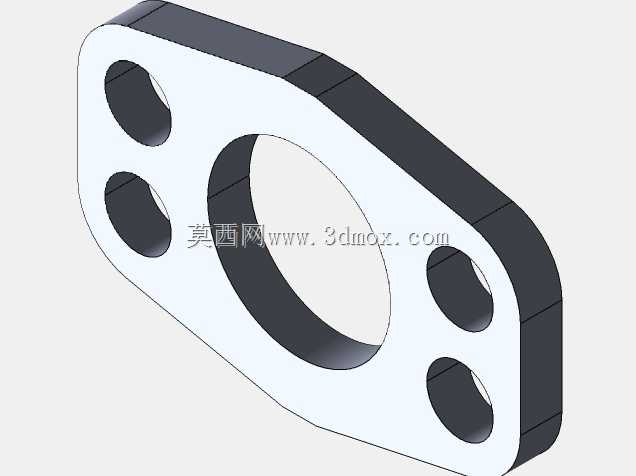

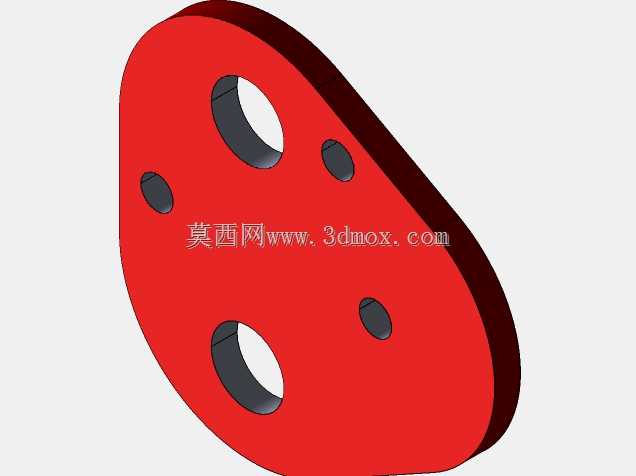

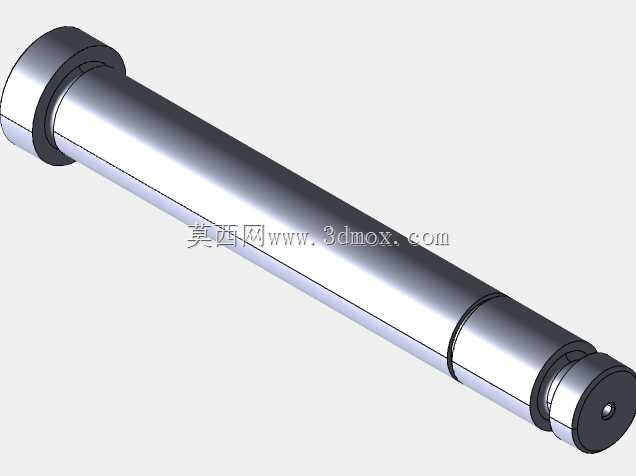

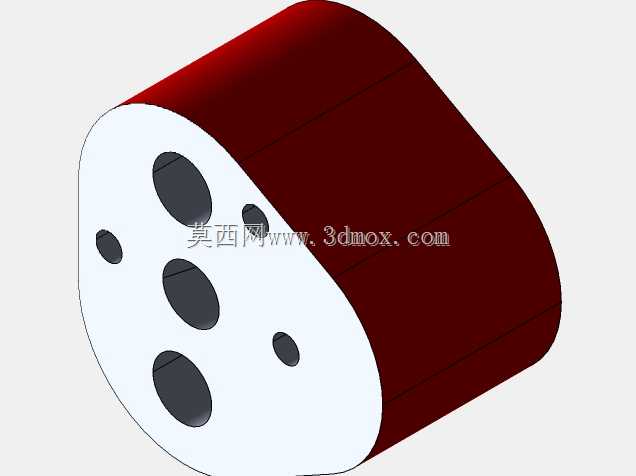

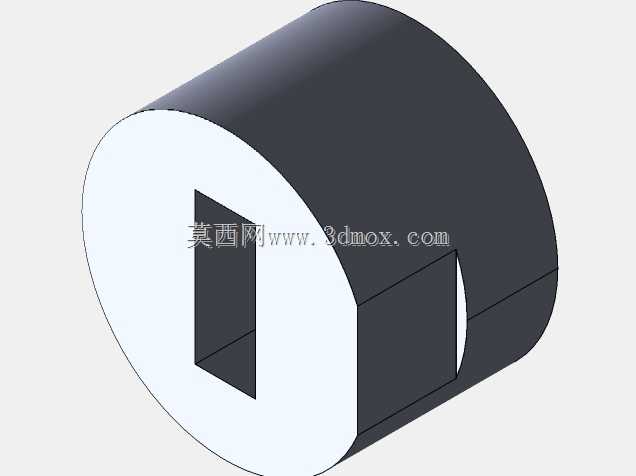

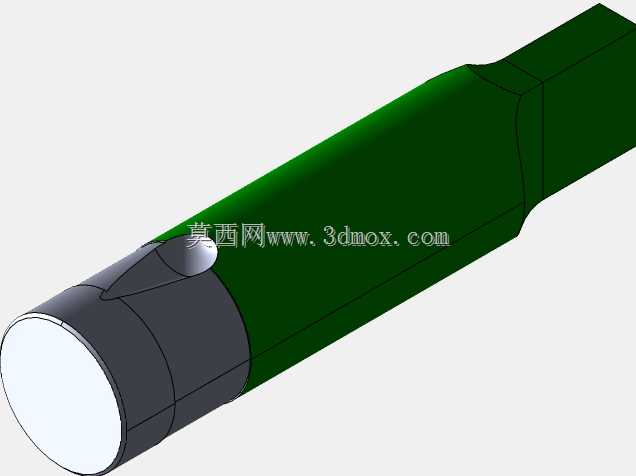

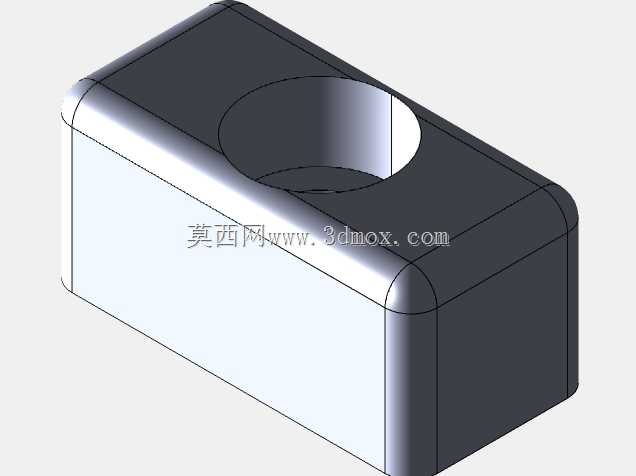

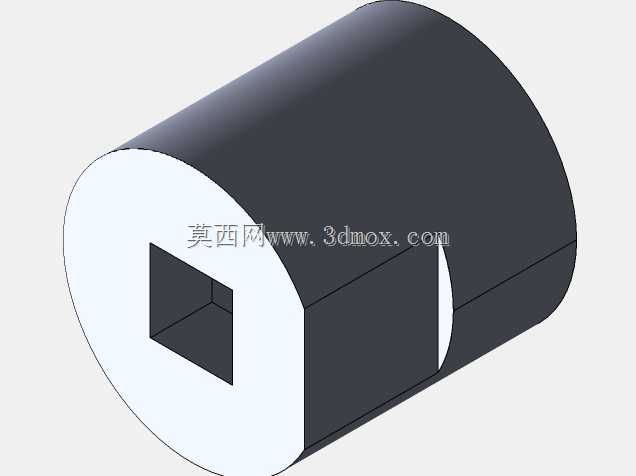

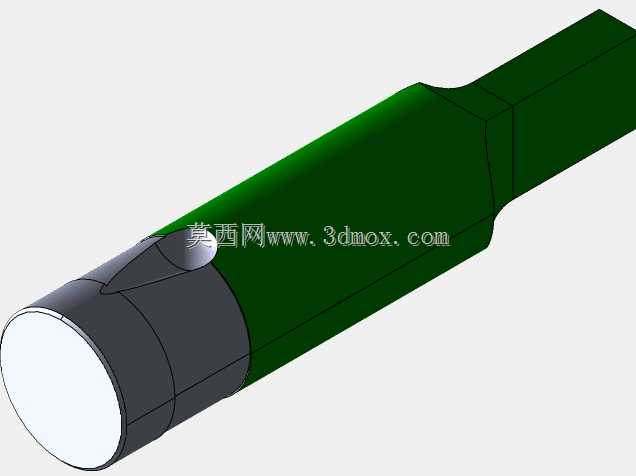

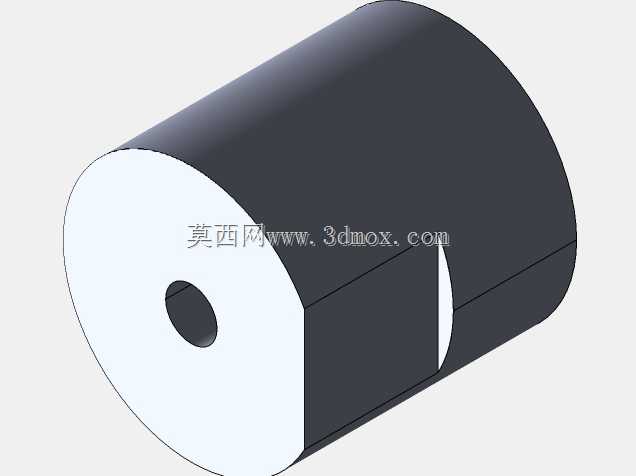

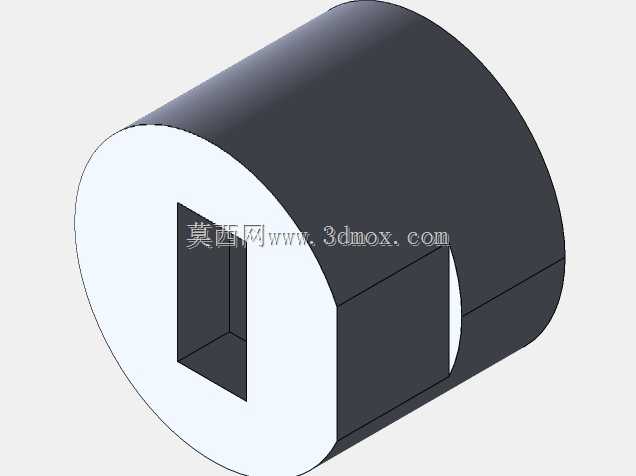

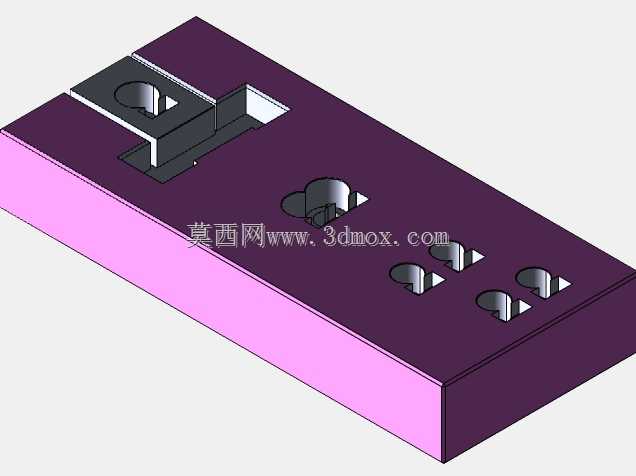

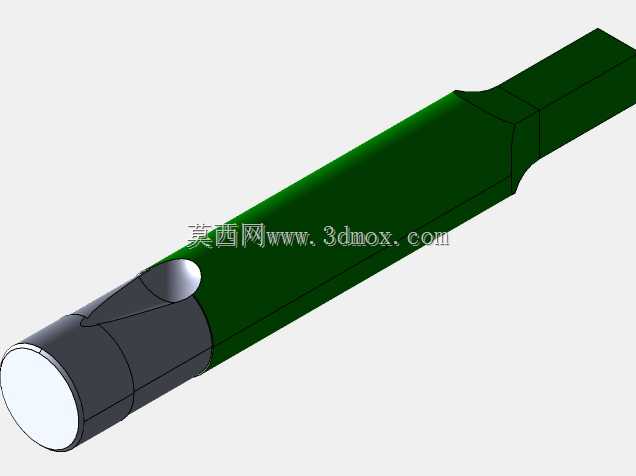

　　下模部分设置了可拆卸的工件定位型腔，型腔周边预留了取件缺口，方便操作人员在压合完成后快速取出工件，减少工序辅助时长。设计过程中特意将导向柱的有效行程设置为80mm，满足常规小型叠层工件的压合行程需求，上下安装板的固定孔位按照通用120mm孔距的压台接口设计，安装时无需额外加工转接板，直接通过内六角螺栓即可完成固定。整套工装的压合动作采用渐进式受力逻辑，上模下行时首先通过预压块接触工件上层，完成初步定位后再触发主压头下行，将层叠工件逐步压合到指定尺寸，相比直压式结构，能有效避免层叠工件在压合初始阶段出现错位、偏移的问题，尤其适配带多层柔性垫片、薄金属片的传感器组件压装，压合后的工件层间间隙均匀性可稳定控制在0.01mm以内。

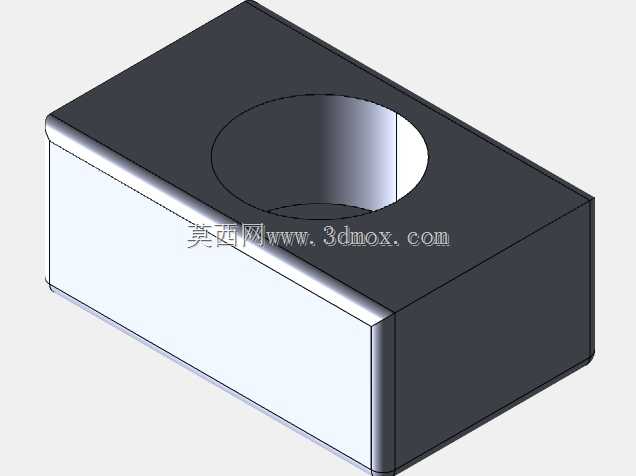

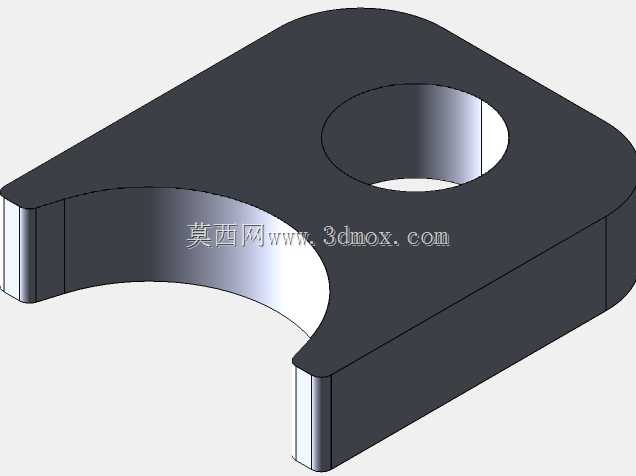

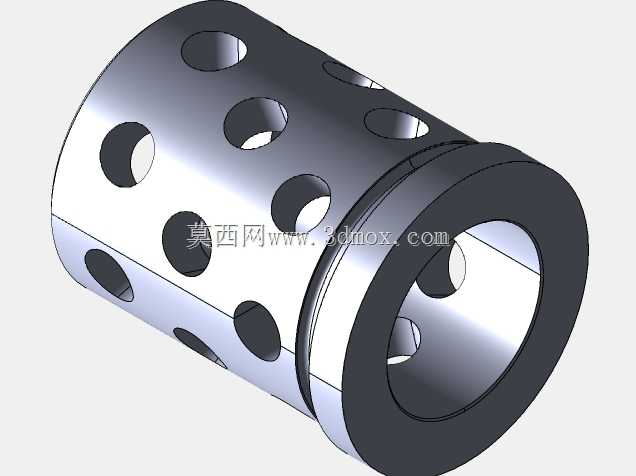

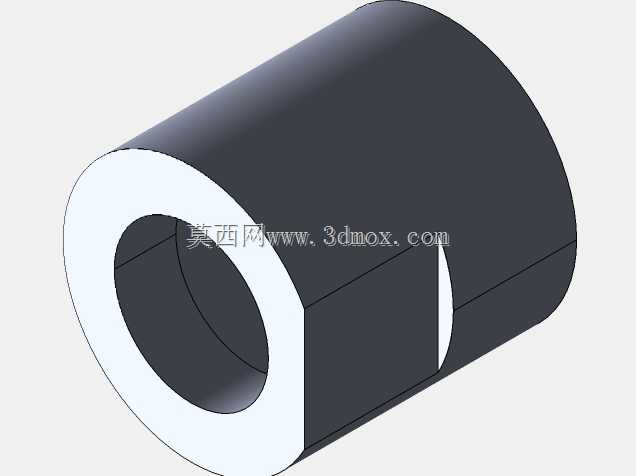

　　模座的边角位置都做了R3的倒角处理，避免操作人员安装调试过程中被锐边划伤，导向衬套采用自润滑铜套材质，日常维护仅需定期涂抹少量润滑脂即可，无需频繁更换易损件，适配车间批量生产的长期使用需求。下模座的定位型腔周边还预留了传感器安装位，可根据产线自动化改造需求加装到位检测传感器，对接产线的PLC控制系统，实现压合到位的自动判定，减少人工目视检查的误差。整套结构的所有零部件都采用常见的标准件搭配定制加工件，导向柱、紧固螺栓都采用国标通用规格，后续维护更换配件无需单独定制，能有效降低工装的全生命周期使用成本。
