车床用7/8-20规格凸轮螺柱加工夹具

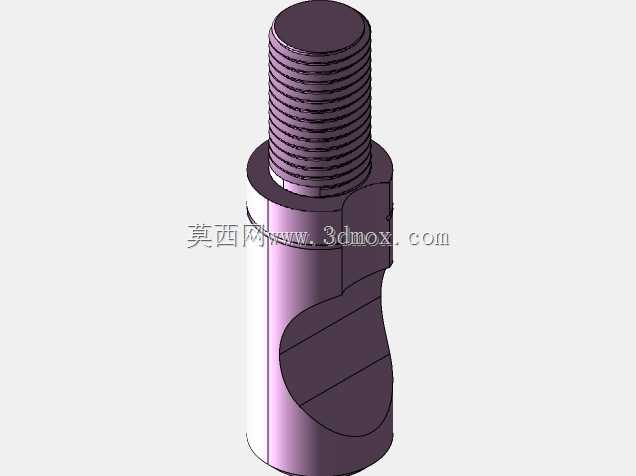

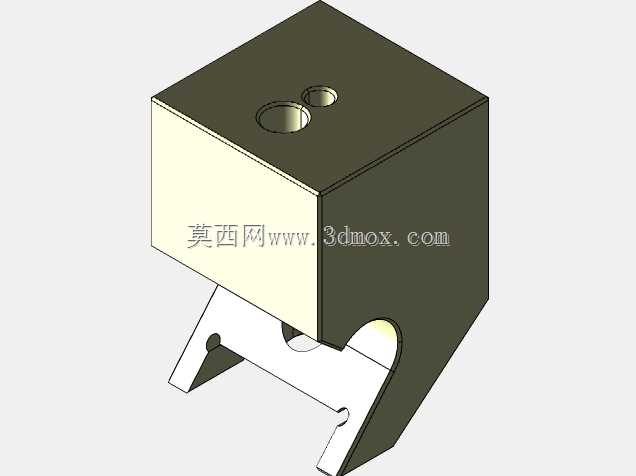

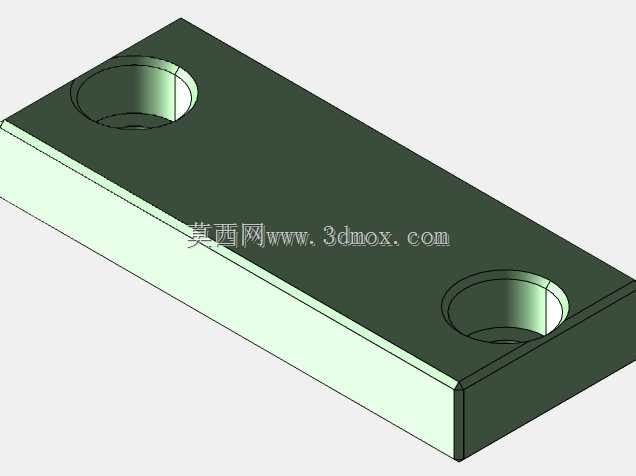

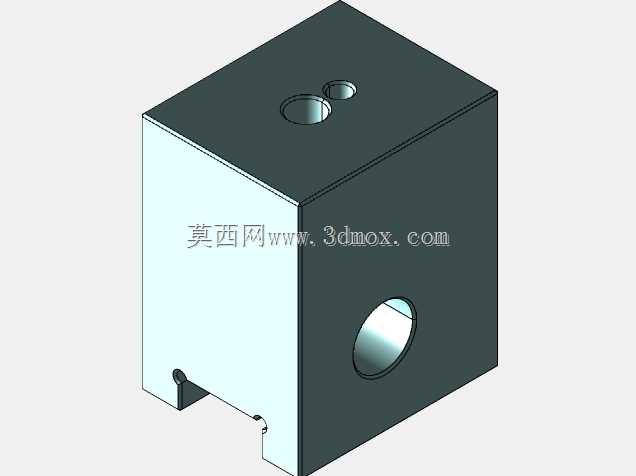

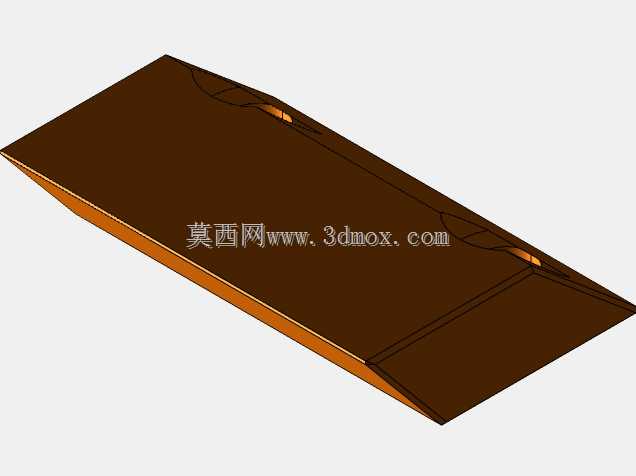

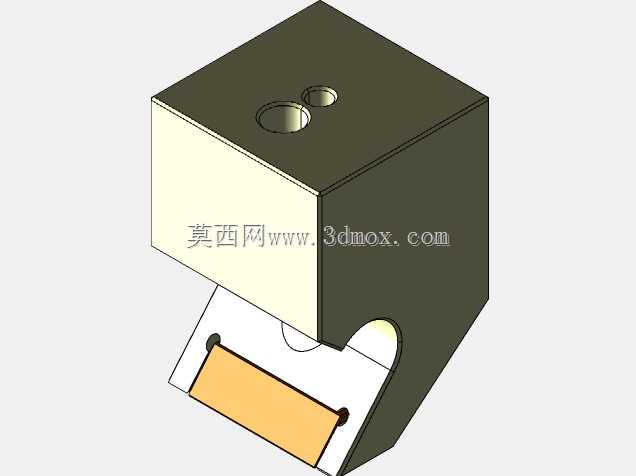

　　在普通车床及数控车床的轴类带螺纹零件加工场景中，这类针对7/8"-20规格凸轮螺柱设计的夹具，主要承担工件装夹定位、加工过程抗扭承载的核心作用，解决异形轮廓螺柱类零件在常规卡盘装夹时易出现的同轴度偏差、夹持打滑、加工振纹等实际生产问题。从结构设计逻辑来看，该夹具采用一体式本体结构，上部设置与工件螺纹规格完全匹配的内螺纹定位段，可直接与螺柱的外螺纹段旋合实现轴向定位，避免了软爪卡盘反复修爪带来的定位误差累积；下部的异形避让槽完全匹配凸轮螺柱的非圆轮廓段，装夹时可直接嵌入工件的凸轮曲面，在车削外圆、端面或是后续铣削工序中提供周向防转约束，无需额外加装压块或是拨盘，大幅缩短单件装夹的辅助时间。从安装边界来看，

　　夹具下端采用标准车床主轴连接接口，可直接适配多数卧式车床的主轴端安装尺寸，整体轴向长度控制在常规车床刀架与主轴的安全行程范围内，不会出现加工过程中夹具与刀架、尾座的干涉问题；夹持段的壁厚经过受力核算，在承受最大车削切削力时不会出现夹持变形，同时预留了足够的排屑空间，车削产生的铁屑可顺着夹具外壁的斜向面自然排出，不会积屑在定位螺纹段内影响后续装夹精度。实际生产验证中，这类专用夹具相比通用三爪卡盘装夹同规格凸轮螺柱，单件装夹时间可缩短60%以上，加工后的螺纹与凸轮轮廓的同轴度可稳定控制在0.02mm以内，完全满足批量加工的精度一致性要求。设计过程中针对凸轮轮廓的避让槽做了圆角过渡处理，避免应力集中导致的夹具本体开裂，

　　同时螺纹定位段的入口处做了导向倒角，工人装夹工件时可快速对准旋合，降低操作难度；夹具外露表面做了发黑防锈处理，适配车间多切削液、多油污的使用环境，长期使用不会出现锈蚀卡滞的问题。针对该规格螺柱的加工工序，夹具可一次装夹完成螺纹端的端面精车、凸轮段的外圆粗精车工序，中途无需二次装夹找正，有效避免了二次装夹带来的形位公差超差问题，非常适合中小批量的凸轮螺柱类零件加工场景使用。
