多层导向式渐进冲压压具结构设计

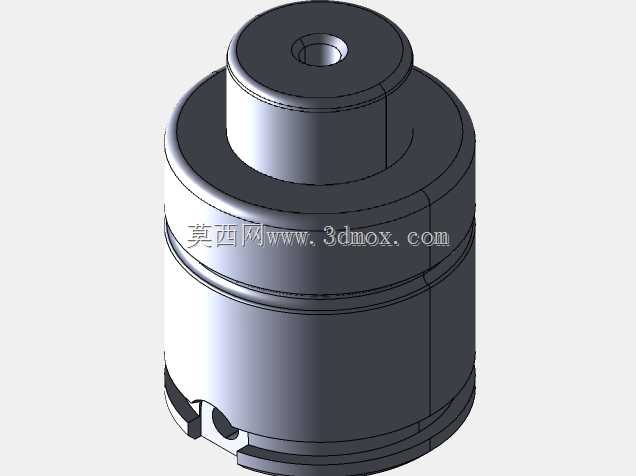

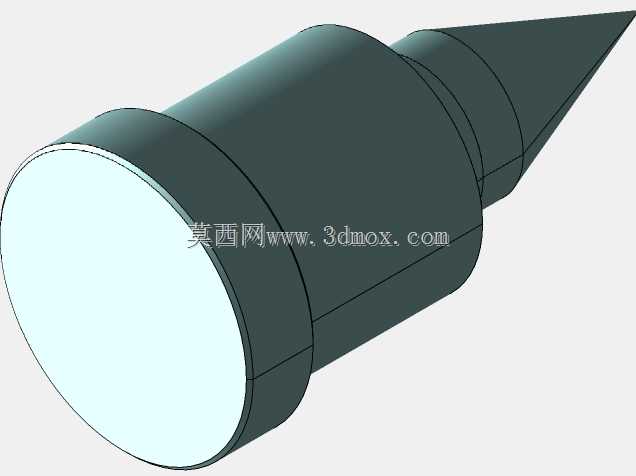

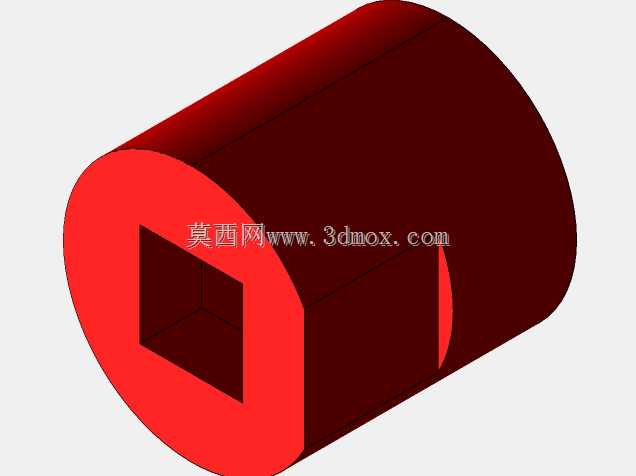

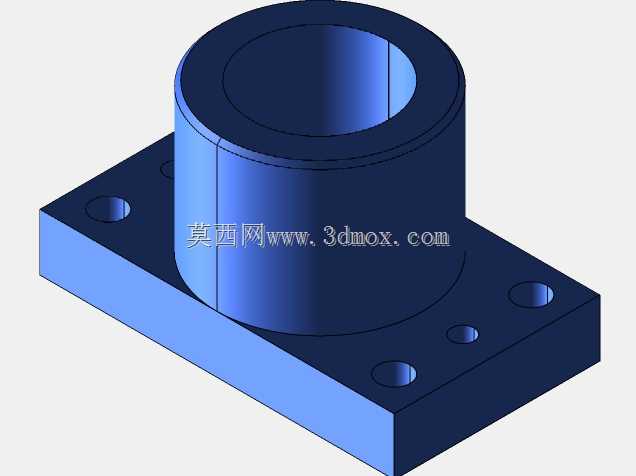

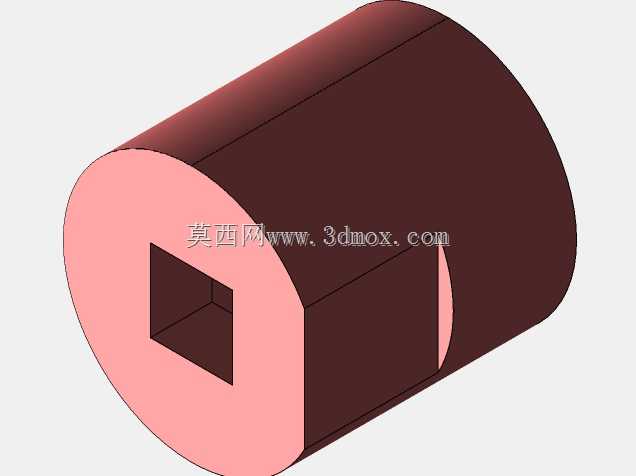

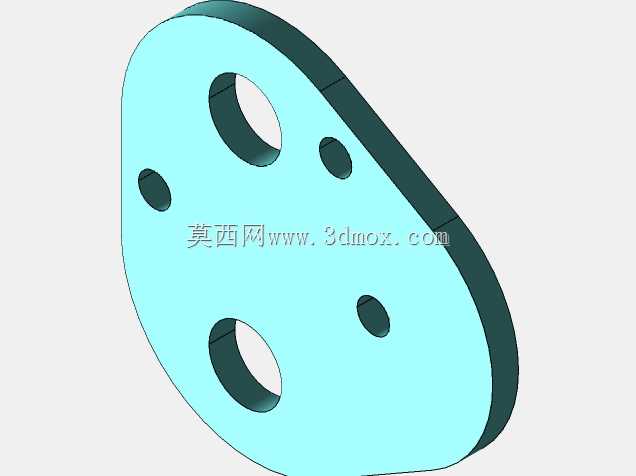

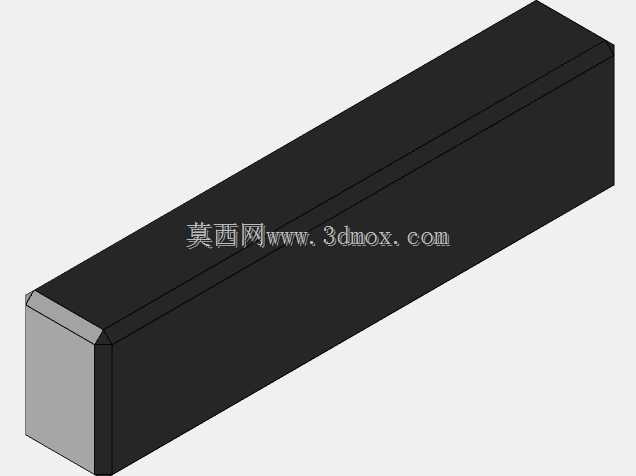

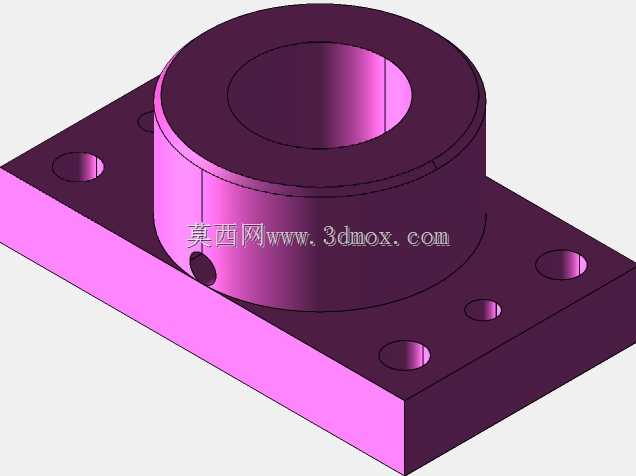

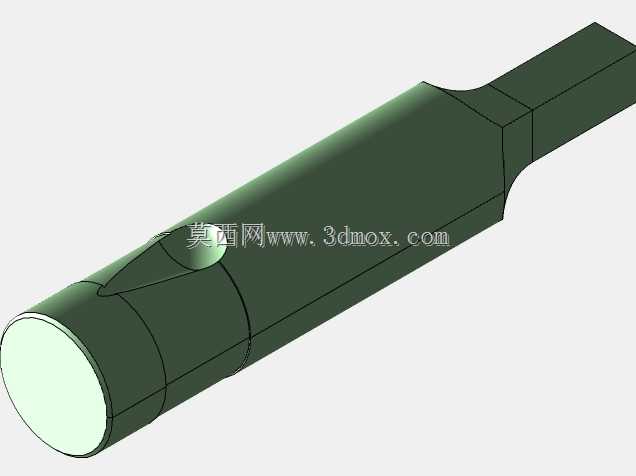

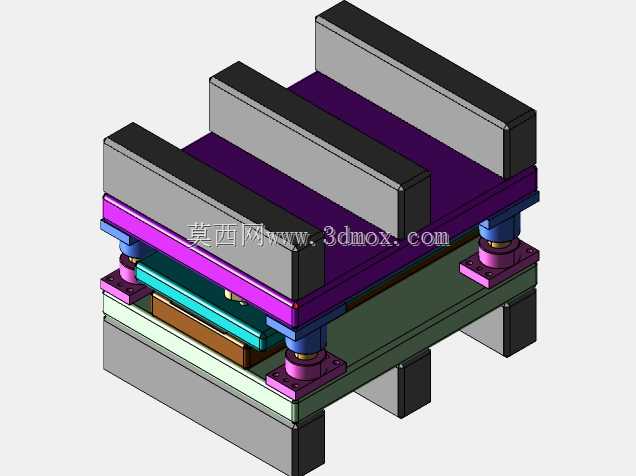

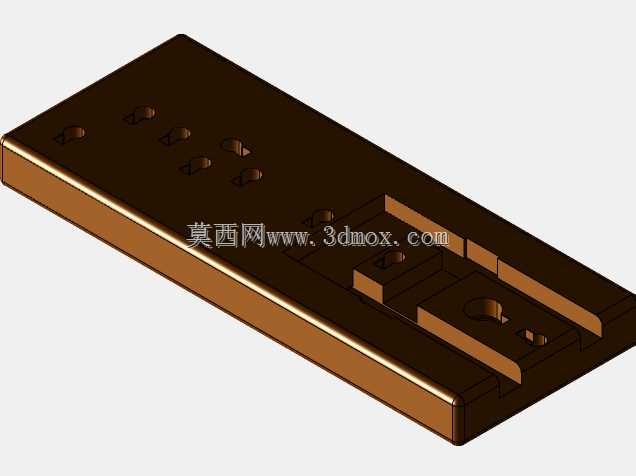

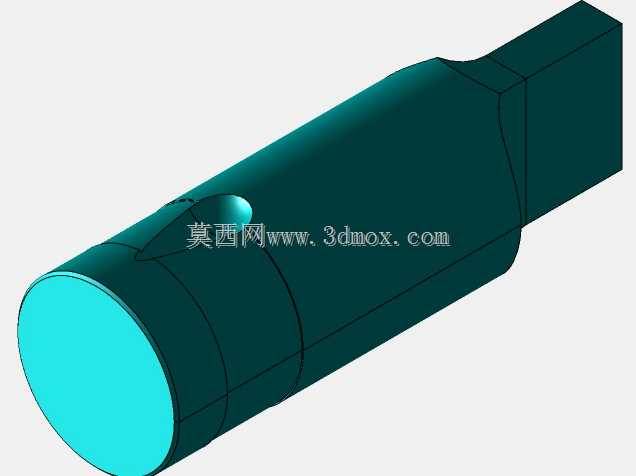

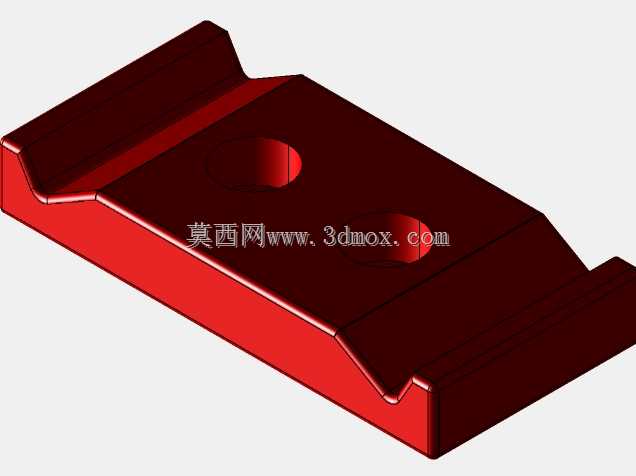

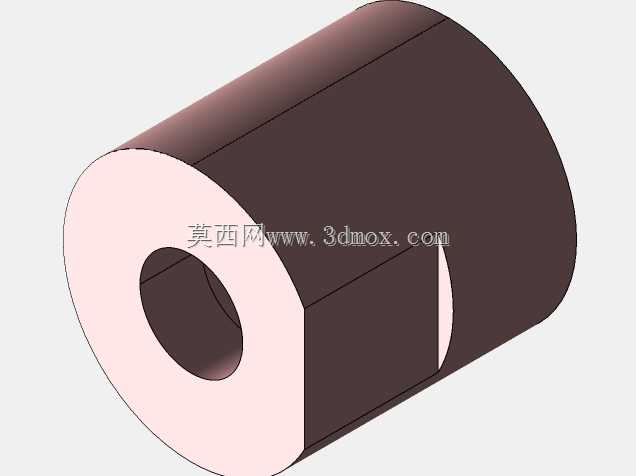

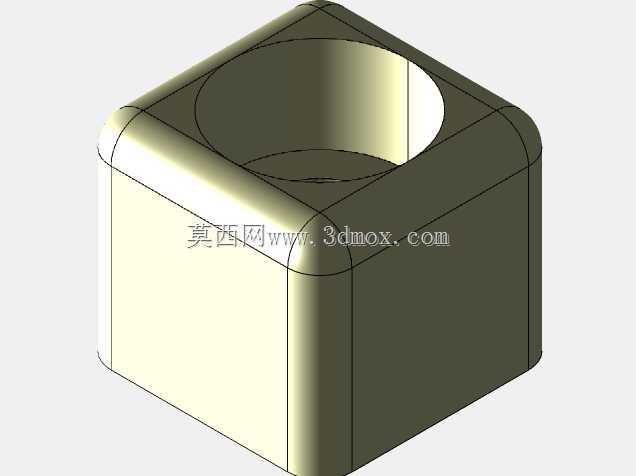

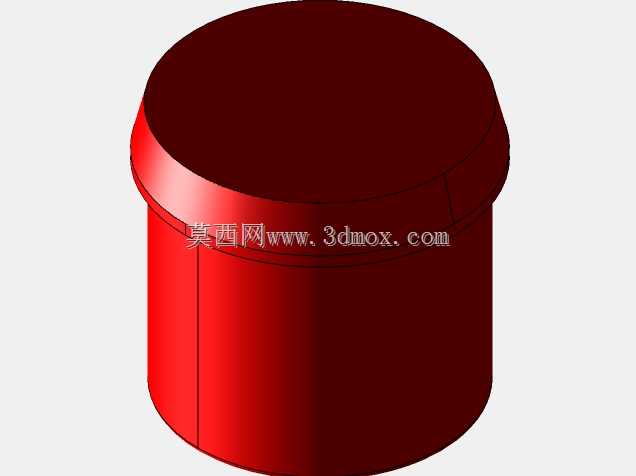

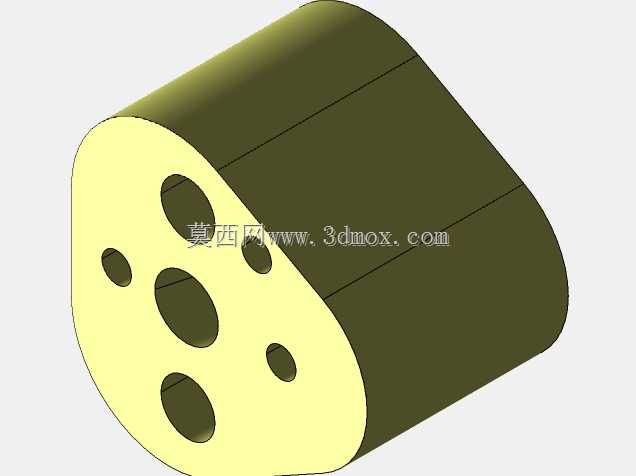

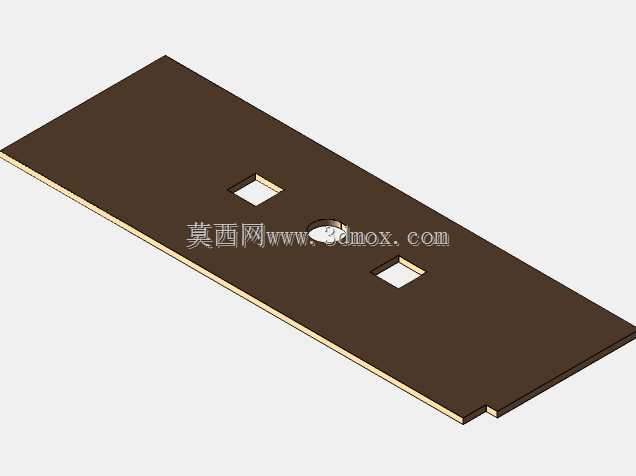

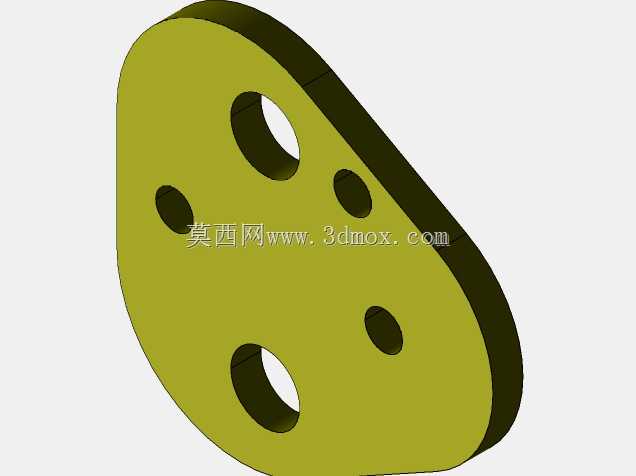

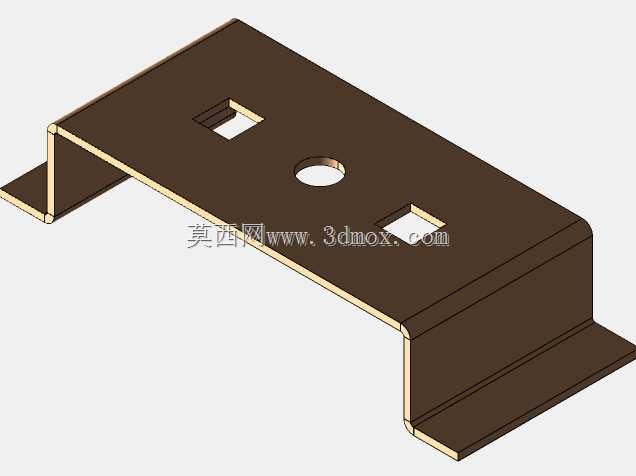

　　这套压具主要面向薄板类零件的渐进式冲压成型工序，常见于五金冲压车间的多工位连续生产场景，适配小尺寸精密五金件的分步压型、冲裁、折弯复合工序，可直接安装在普通开式压力机的工作台面，配合自动化送料机构完成连续作业。从结构布局来看，整套压具采用上下模座分体式设计，四根独立导柱搭配带安装法兰的导套做垂直导向，导柱根部通过法兰锁固在下模座的安装基准面，导套嵌入上模座对应安装孔内，导向副的配合间隙控制在0.02mm以内，可承受高速往复冲压过程中的侧向偏移力，避免上下模合模时出现啃模、错位问题。上模部分采用分层堆叠的固定板结构，从顶层的模座连接板往下依次是垫板、凸模固定板、卸料板，不同层级之间通过内六角螺栓锁固，等高套筒控制卸料板的活动行程，

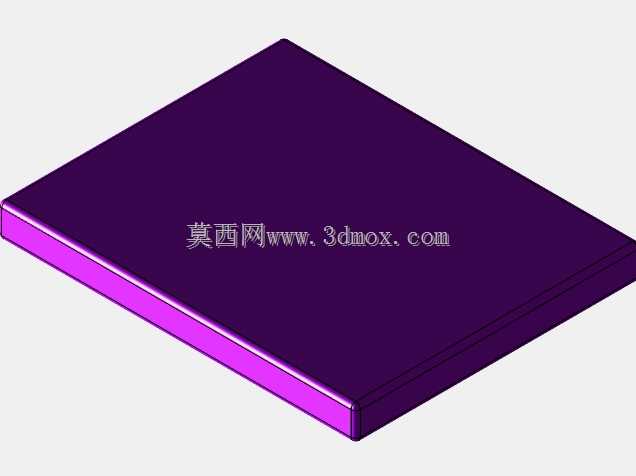

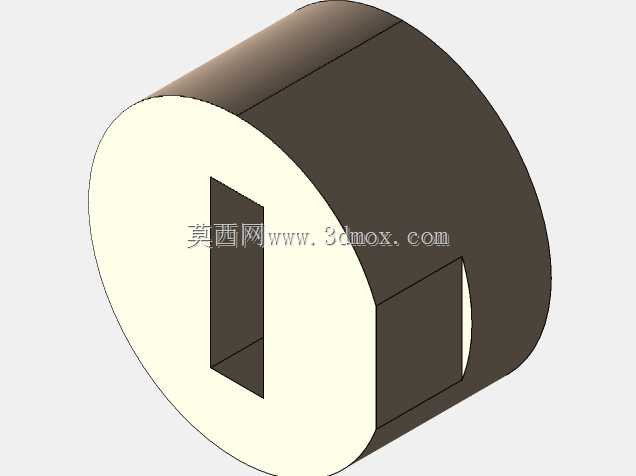

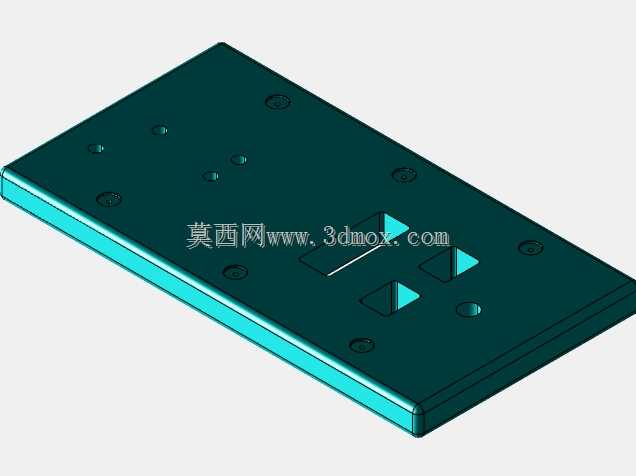

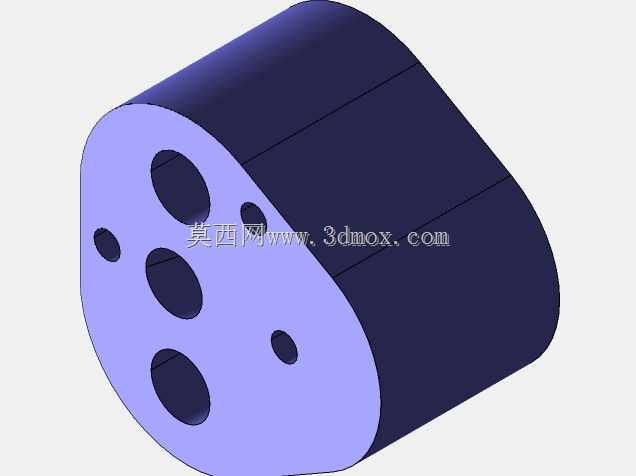

　　紫色层为聚氨酯弹性卸料垫，合模时先通过卸料板压紧料带，再由凸模完成冲压动作，开模时弹性垫提供卸料力将料带从凸模上剥离，避免料带随上模上行带料。下模部分对应设置凹模板、垫板、下模座，凹模型腔与上模凸模的间隙根据冲压料厚匹配，常规0.8mm冷轧钢板冲压时间隙取料厚的8%-10%，保证冲切面的光洁度。整套压具的安装边界可适配台面尺寸400mm×300mm的小型压力机，闭合高度控制在220mm，最大开模行程80mm，可满足多数小尺寸渐进冲压件的成型需求。设计过程中优先考虑了模架的通用性，上下模座的安装槽采用标准T型槽间距，可快速更换不同的凸凹模组件，适配不同规格零件的生产，无需重新制作整套模架，降低工装换型成本。导柱的布置采用后侧对角布局，

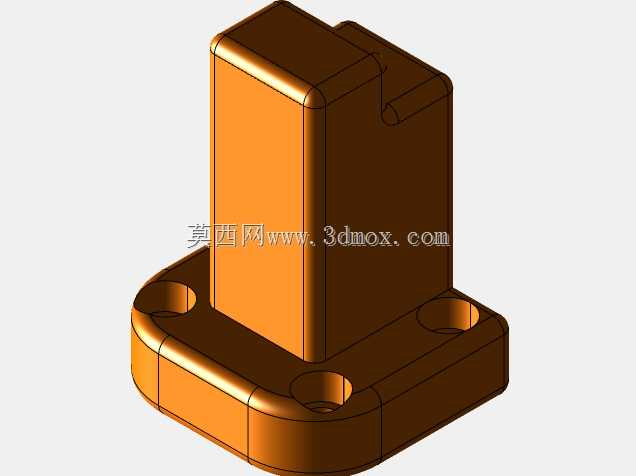

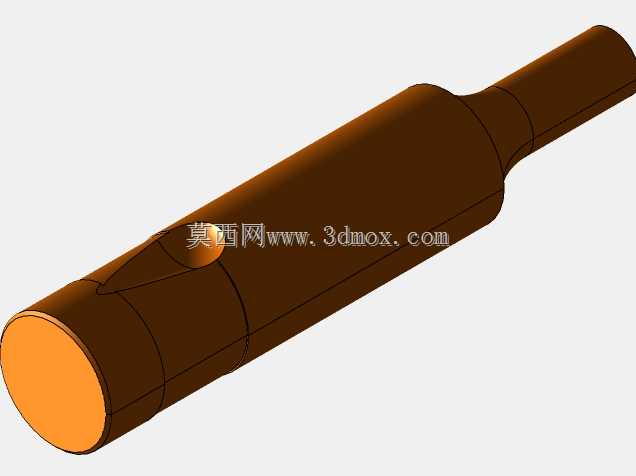

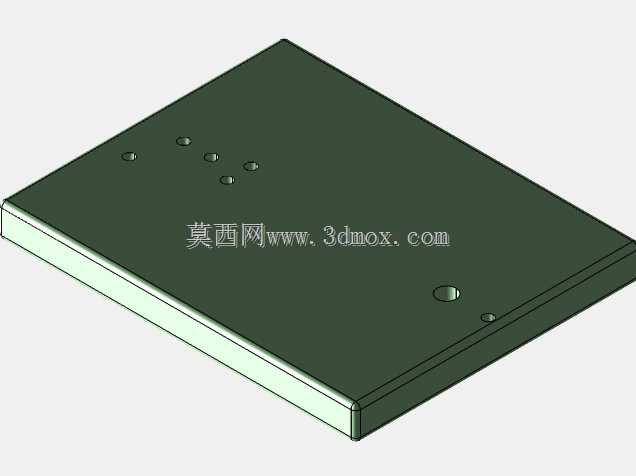

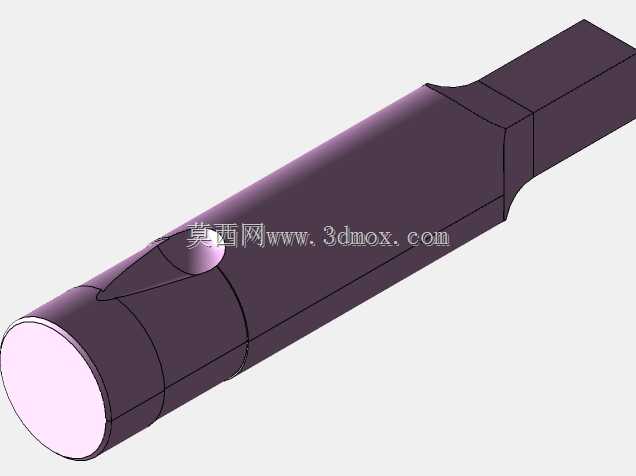

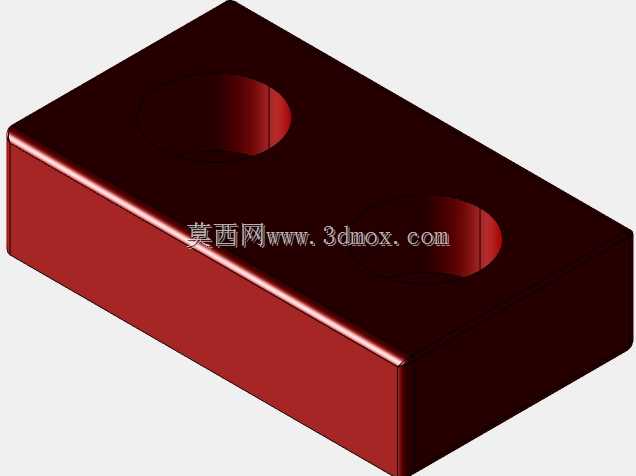

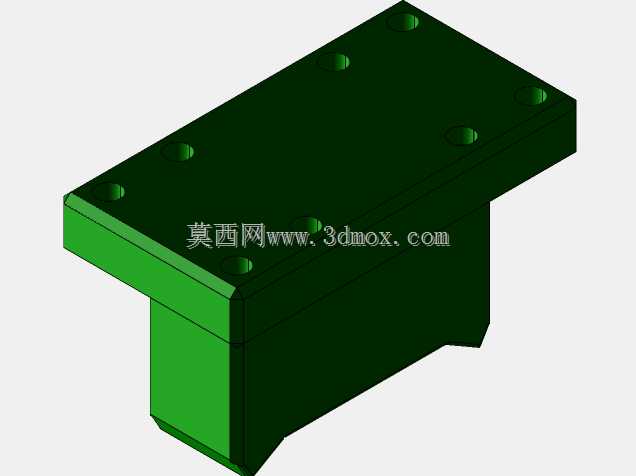

　　既保证导向精度，又留出前方的操作空间，方便人工调整料带位置或者接入自动送料机的料带通道。各层模板的定位采用销钉+螺栓的组合定位方式，装配时先通过销钉精准定位各板件的相对位置，再锁固螺栓，避免长期冲压震动导致板件移位。卸料板与凸模之间采用小间隙配合，同时对凸模起到辅助导向作用，提升细长凸模的抗弯折能力，延长凸模的使用寿命。整套结构没有采用复杂的自定义非标零件，多数标准件均可从五金模配材市场直接采购，后期维护更换配件成本低，适合中小批量五金件的生产场景使用。
