多工位渐进式冲压工装结构设计

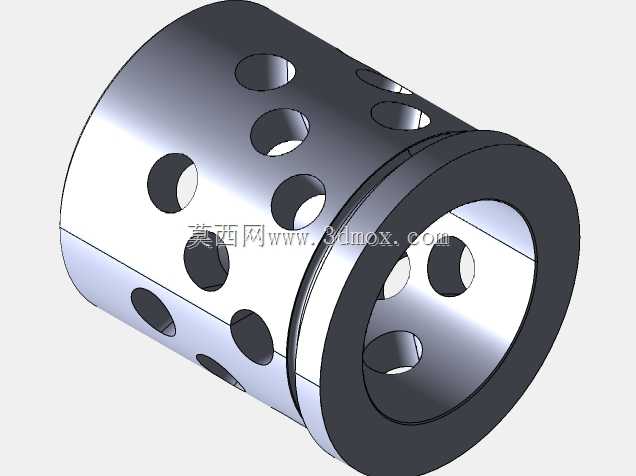

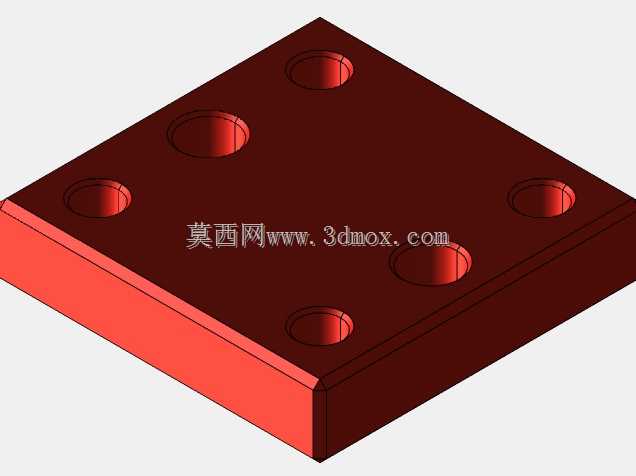

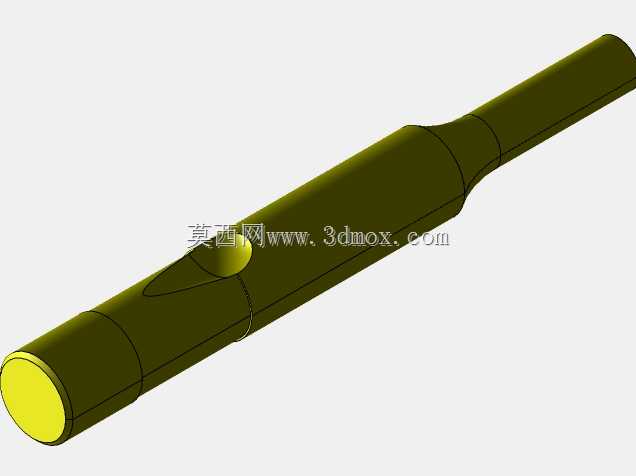

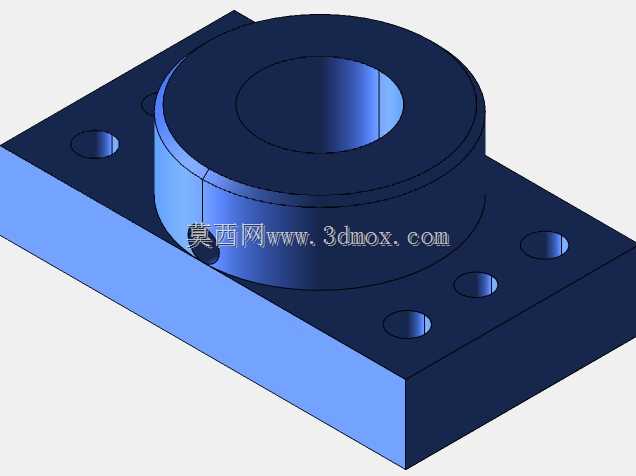

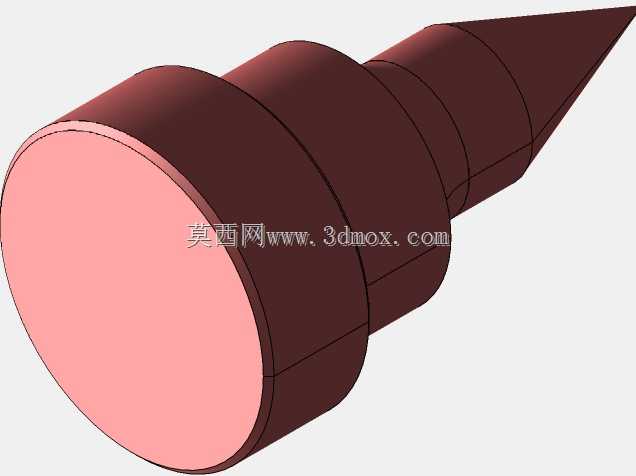

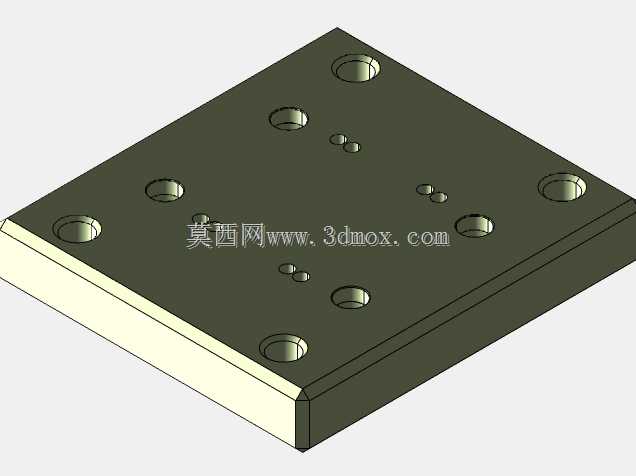

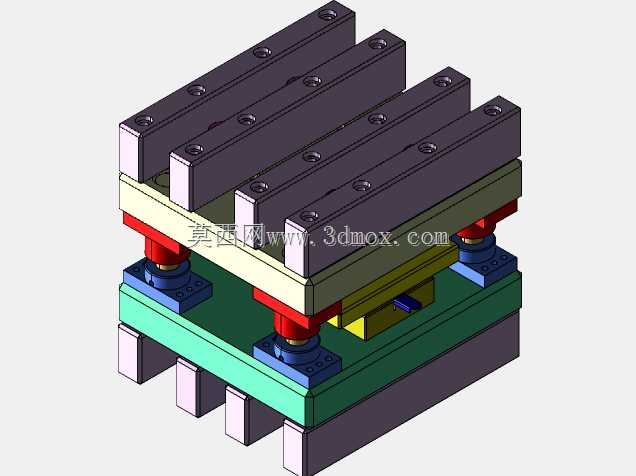

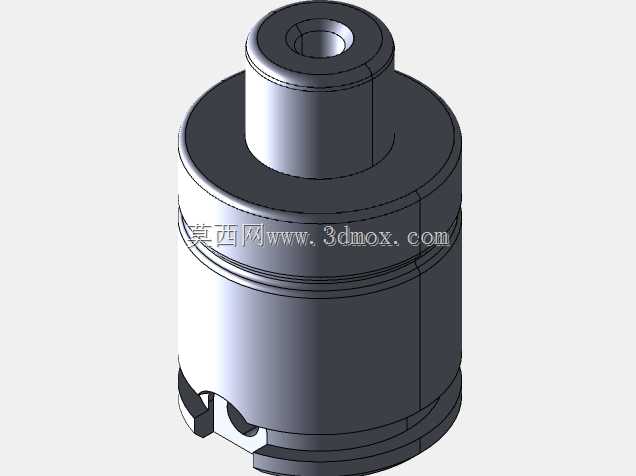

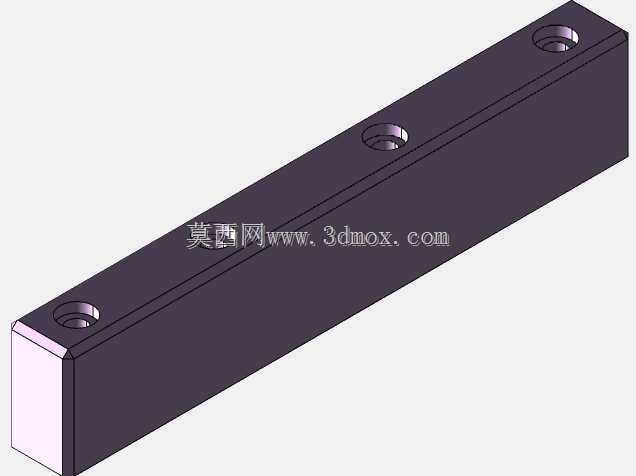

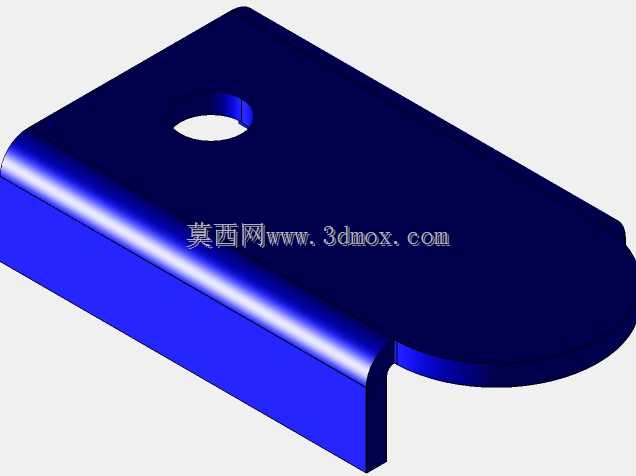

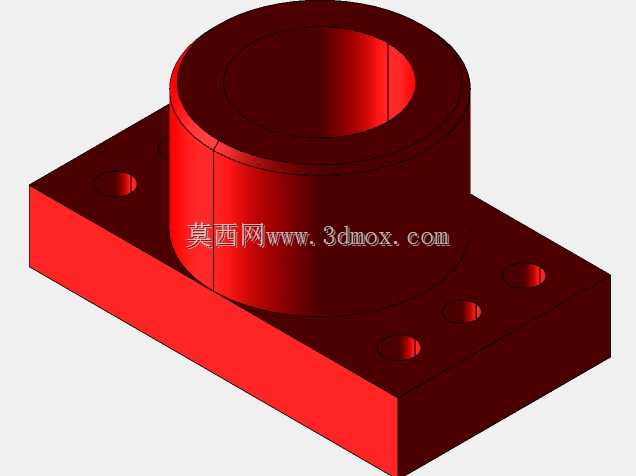

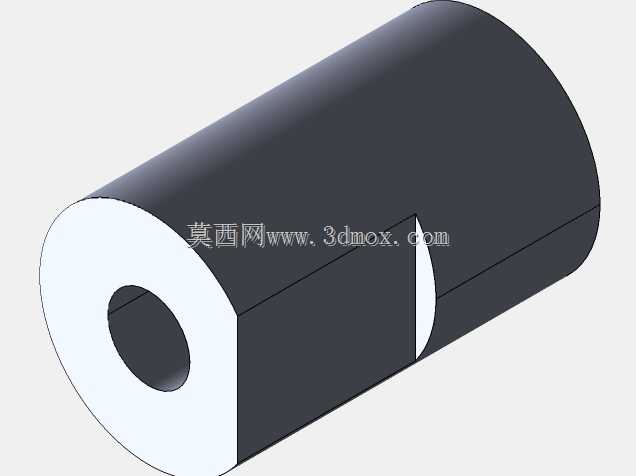

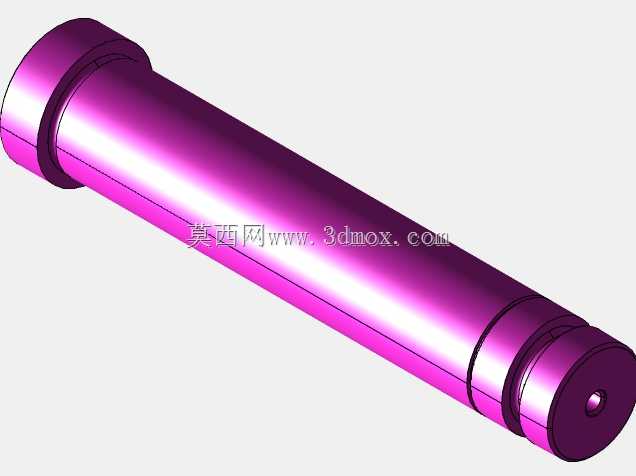

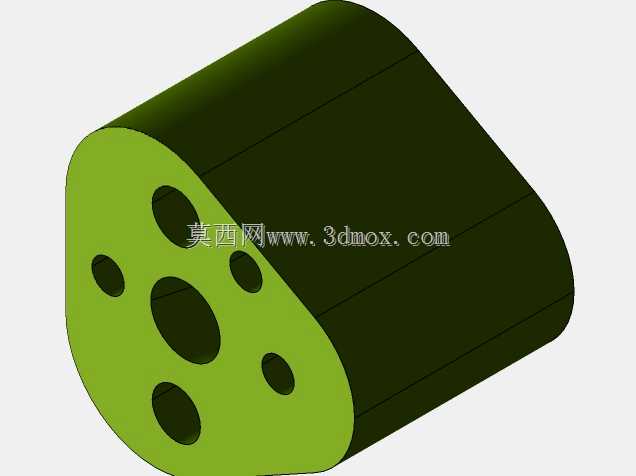

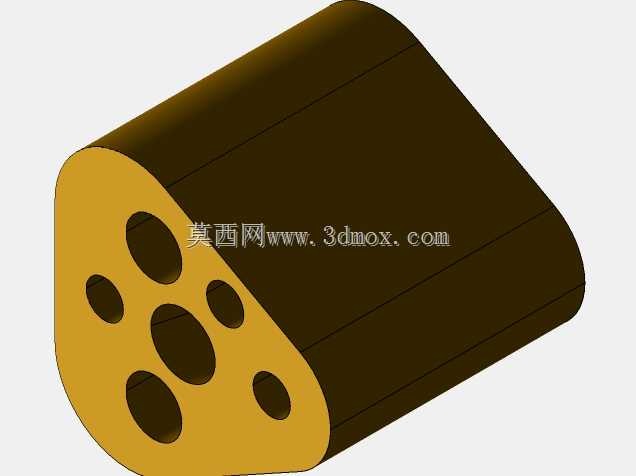

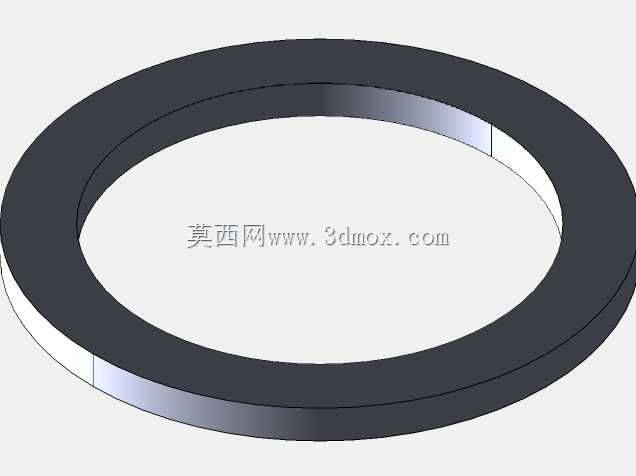

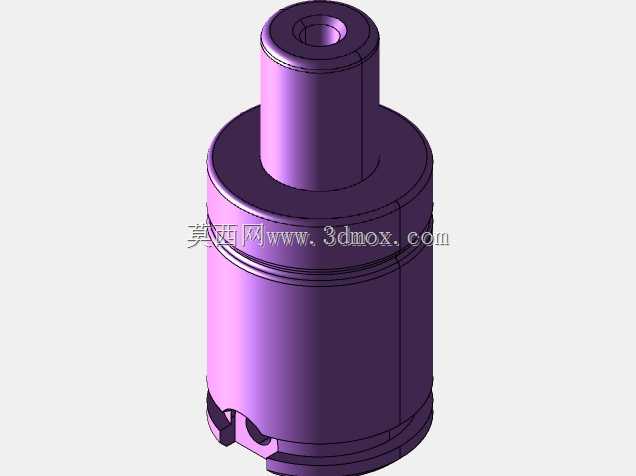

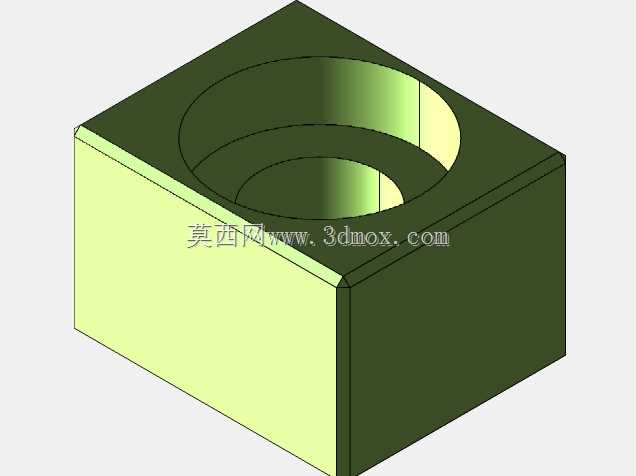

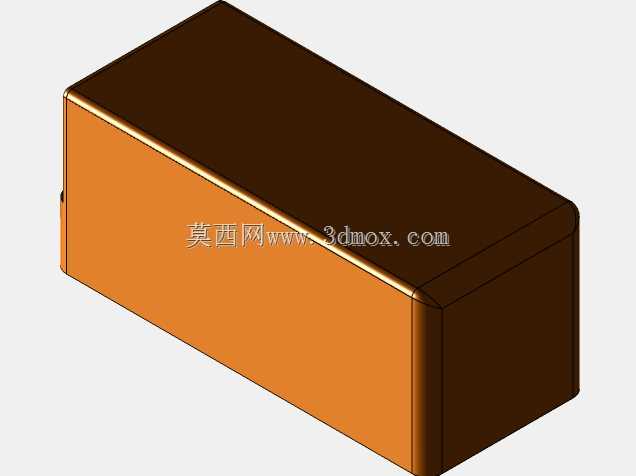

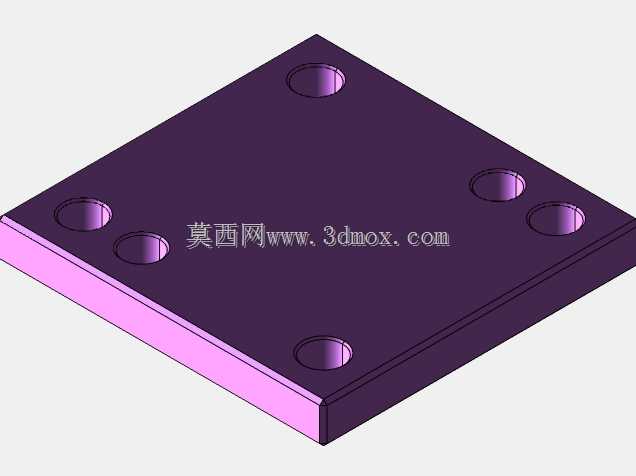

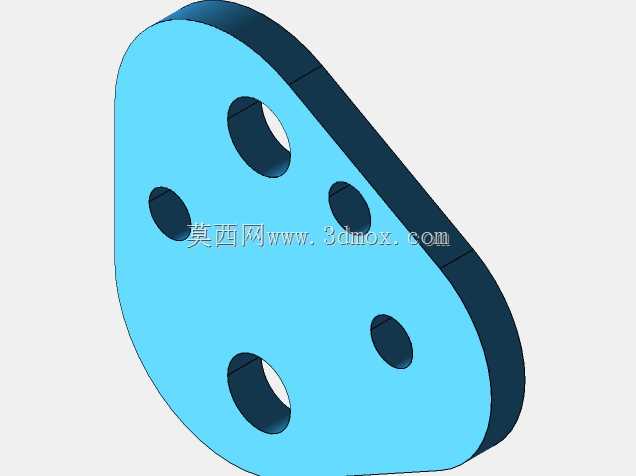

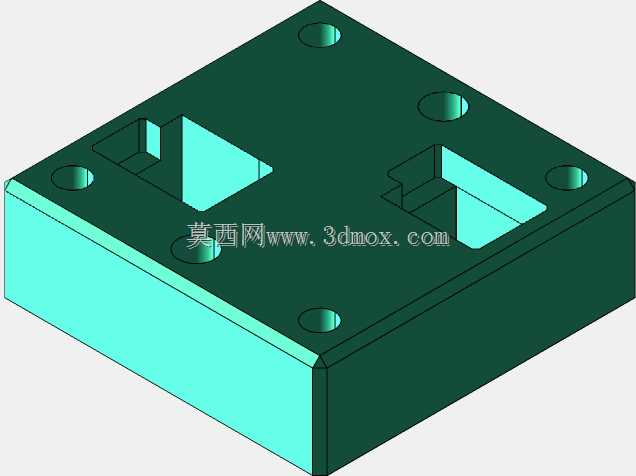

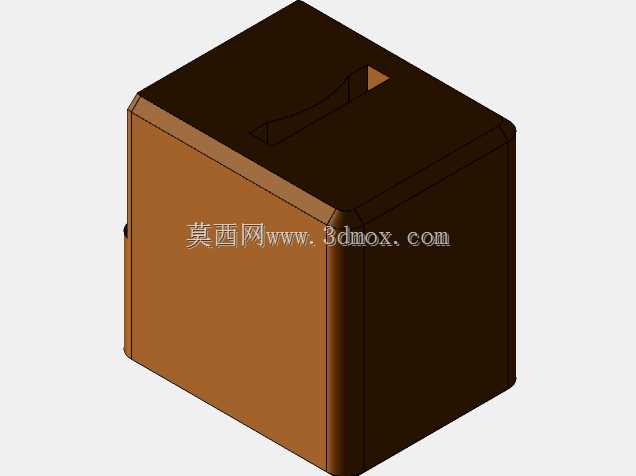

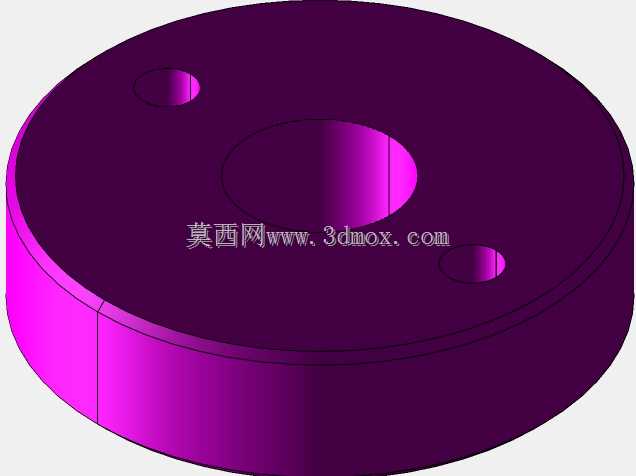

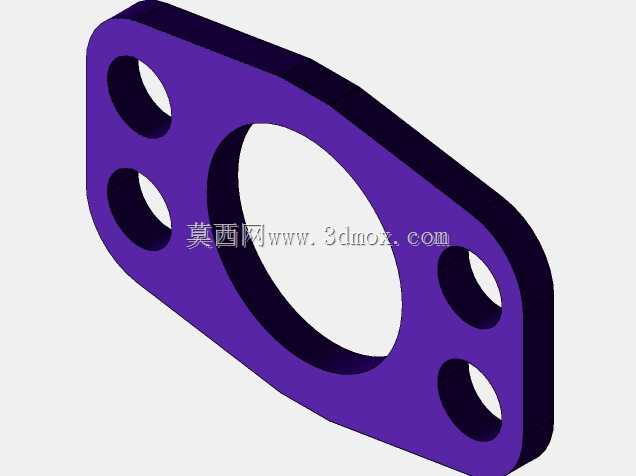

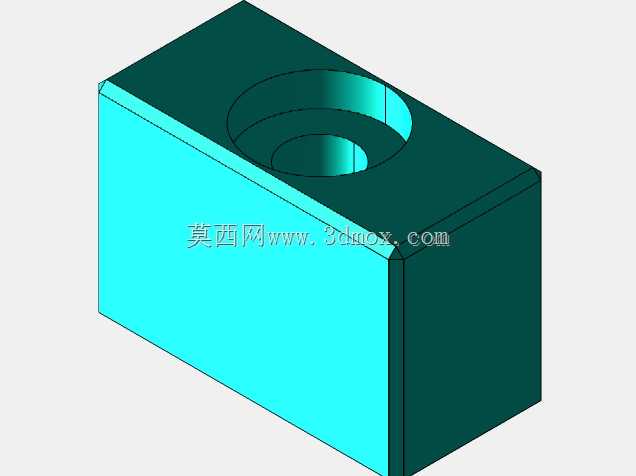

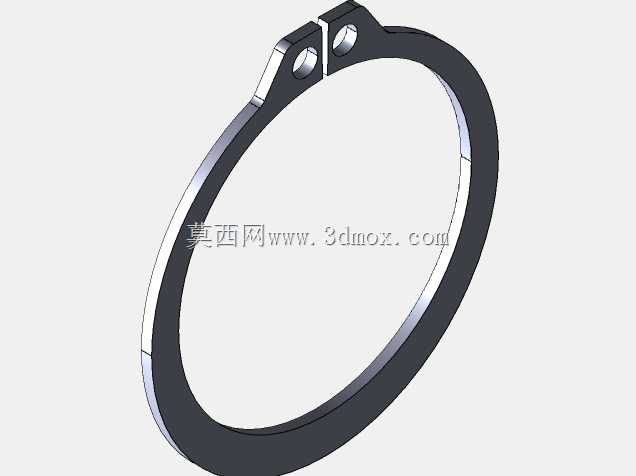

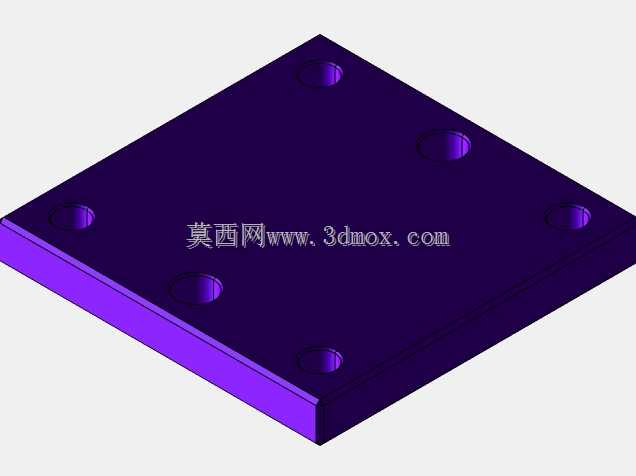

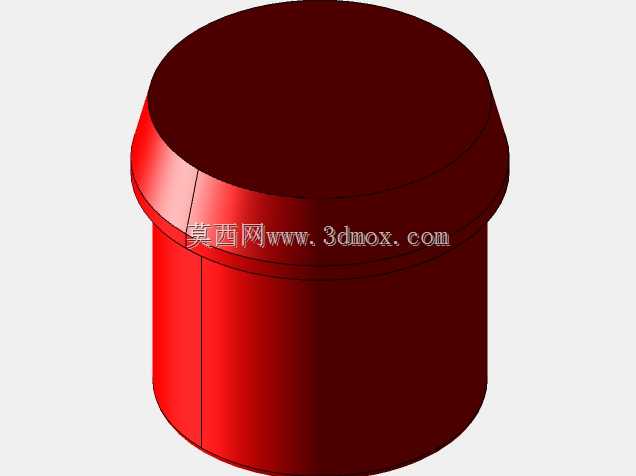

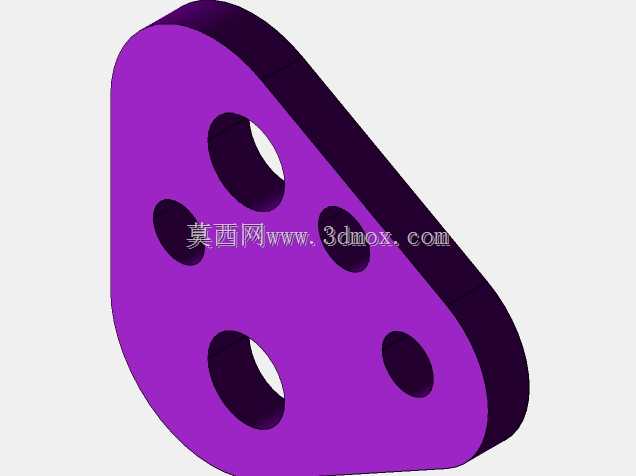

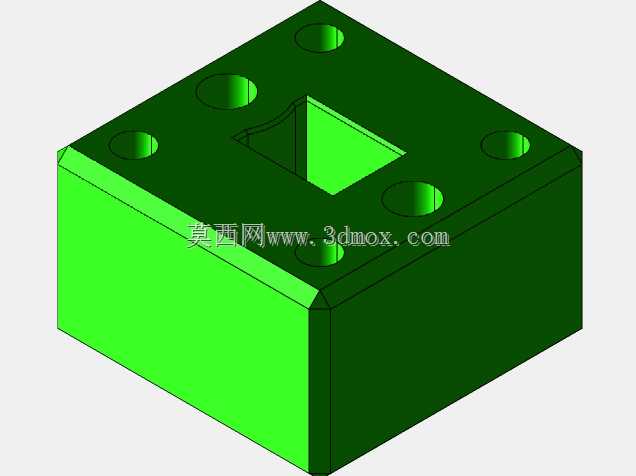

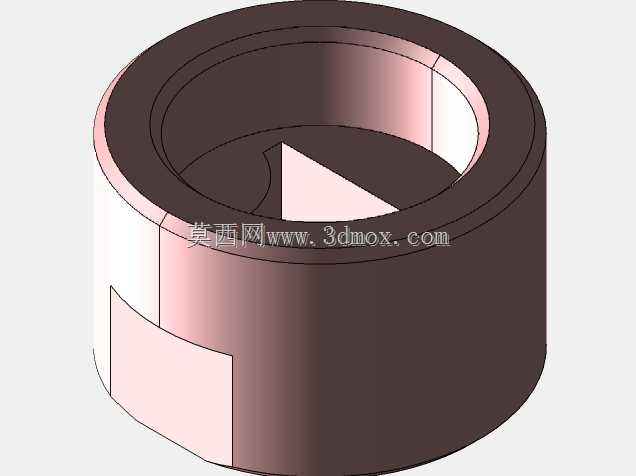

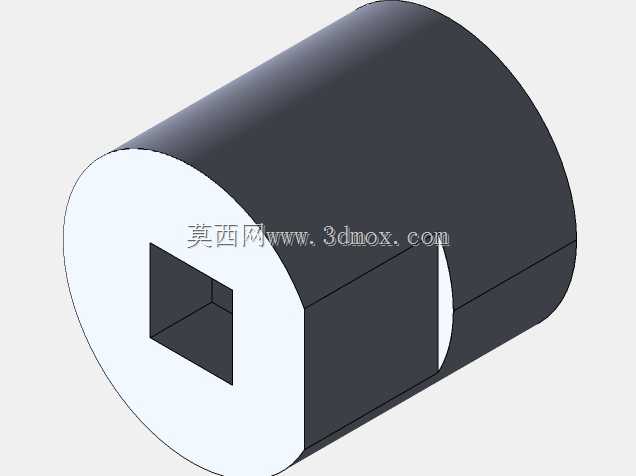

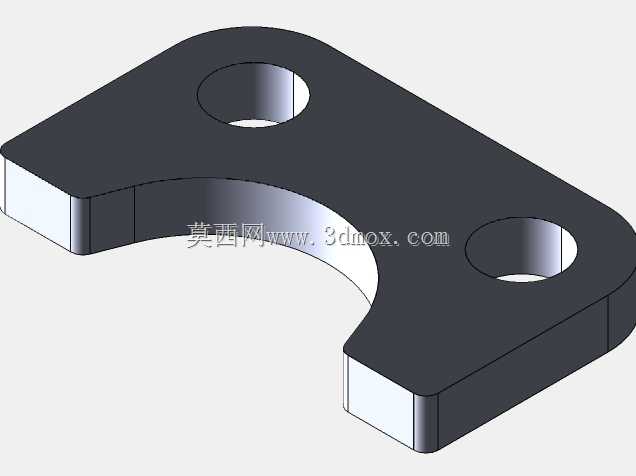

　　这套渐进式冲压工装主要面向中小尺寸五金冲压件的连续批量生产场景，常见于消费电子五金结构件、小型家电金属配件、汽车精密小冲压件的产线配套，适配常规开式压力机的安装接口，可直接替换原有单工位模架实现多工序连续作业，减少工序间工件转运带来的定位误差与辅助工时。从结构布局来看，整套工装采用上下模座分层堆叠设计，上模部分设置多组独立安装的凸模固定座，每组固定座可对应单道冲压工序的凸模安装，固定座上预留标准螺栓锁紧孔位，可根据不同冲压工序的凸模尺寸调整安装位置，适配不同排样方案的工序排布需求。上下模之间设置独立的弹性卸料结构，采用导柱导套配合实现合模过程的精准导向，导柱配套的弹性缓冲元件可在合模终了阶段提供稳定的压料力，

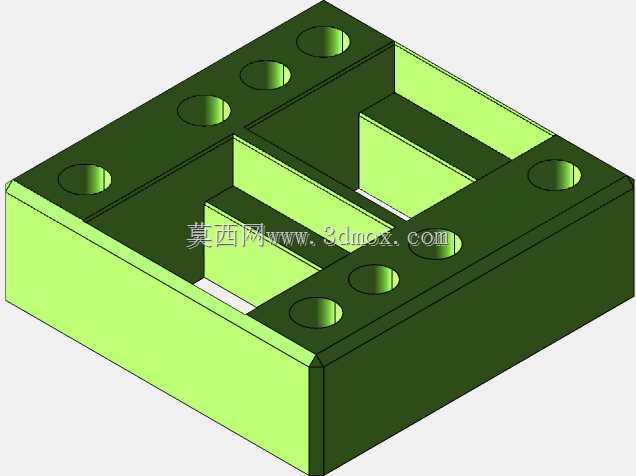

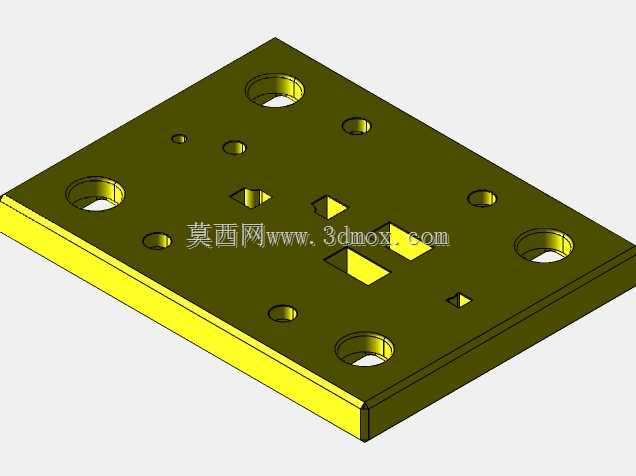

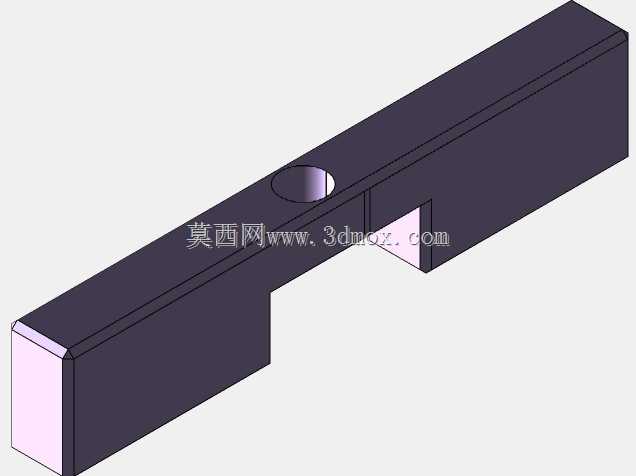

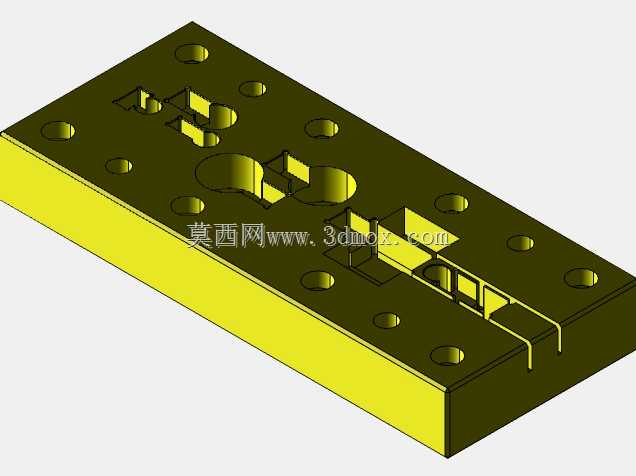

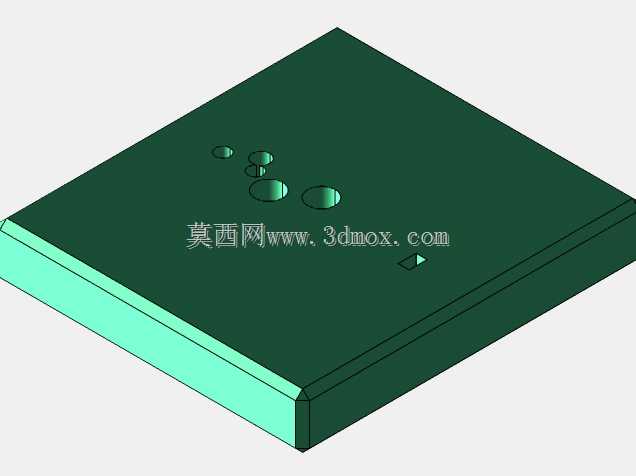

　　避免冲压过程中板料出现翘曲移位，同时在开模阶段提供均匀的卸料力，防止工件卡滞在凸模上。下模部分对应设置多组凹模安装位，各工位之间预留导料板安装空间，可配合自动送料机构实现带料的连续步进送料，导料板的安装槽位采用可调式设计，可根据不同宽度的带料调整导料间距，适配多种规格的卷料进料需求。整套工装的安装边界完全匹配常规160吨以下开式压力机的工作台面尺寸，上下模座的安装槽位采用通用T型槽标准，无需额外加工转接板即可完成设备装夹，模座的闭合高度可通过调整垫块厚度进行适配，可兼容不同闭合高度参数的压力机设备。设计过程中重点考虑了工位间的定位精度传递，每个冲压工位都设置独立的定位销孔，配合带料上的预冲定位孔实现步距精准控制，

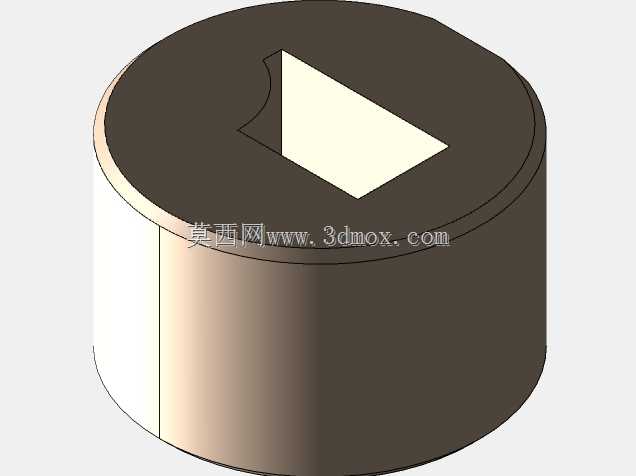

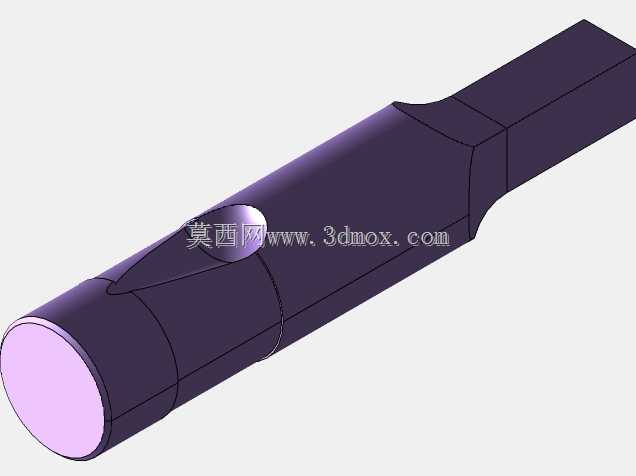

　　避免多工位冲压过程中的步距累积误差，同时各工位的受力点均布置在模座的加强筋对应位置，减少长期冲压作业带来的模座变形问题。卸料板与凸模之间采用小间隙配合，既可以为凸模提供侧向支撑，减少细长凸模的受力弯折风险，又可以保证卸料过程中作用力均匀分布在板料表面，避免冲压件表面出现压痕变形。整套结构的易损件均采用快拆式设计，凸模、凹模镶块均可单独拆卸更换，无需拆解整套模架，大幅减少设备维护的停机时间，适配量产车间的快换生产需求。
