200mm外径自行车盘式制动盘结构设计

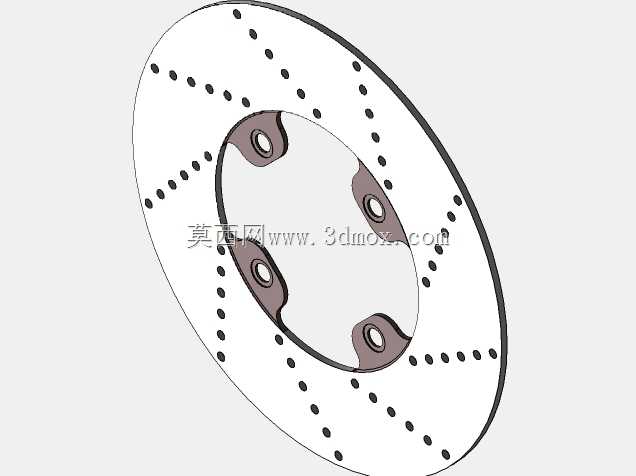

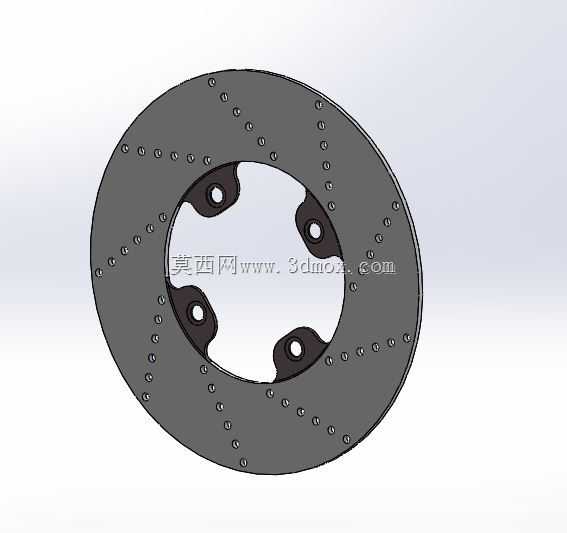

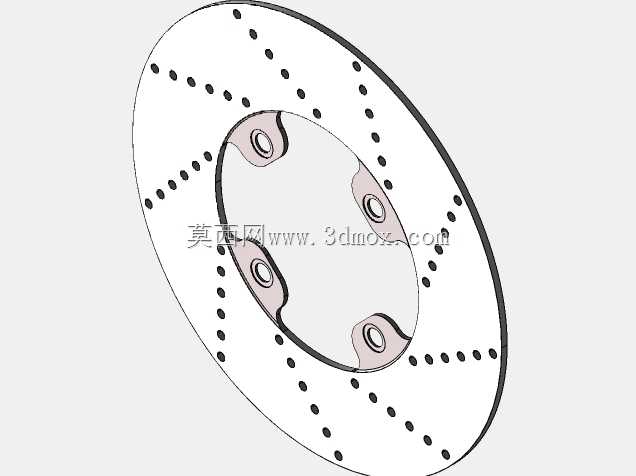

　　日常通勤、山地越野场景下的自行车制动系统，盘式制动结构的制动效能受散热、安装匹配度、摩擦接触面积的直接影响，这款外径200mm的盘式制动盘，在结构设计阶段就围绕不同骑行场景的制动需求做了针对性优化。从安装边界来看，盘体内圈设置四个带安装孔的连接凸耳，凸耳位置与花鼓安装座的孔位完全匹配，安装时无需额外加工转接座，可直接适配常规六钉花鼓的安装规格，凸耳与盘体主体采用圆弧过渡结构，避免应力集中导致的盘体开裂问题，安装后盘体与花鼓的同轴度公差控制在0.1mm以内，高速转动时不会出现偏摆蹭碟的问题。

　　盘体主体的环形摩擦面，沿圆周方向均匀排布多组散热小孔，这类小孔并非简单的减重设计，连续制动时摩擦片与盘体摩擦产生的高温，可通过这些小孔形成的空气对流通道快速散出，避免长下坡路段持续制动导致的热衰减，同时小孔边缘可刮除摩擦片表面积累的磨屑，维持摩擦面的接触摩擦力稳定，不会因为磨屑堆积出现制动打滑的情况。盘体厚度采用行业通用的2mm规格，可适配绝大多数市售线拉、油压碟刹夹器的间隙要求，无需额外调整夹器安装位置即可完成装配。

　　设计过程中优先考虑了不同使用场景的耐用性需求，摩擦面采用平整的环形结构，没有设置多余的镂空开槽，避免砂石卡入开槽导致摩擦片异常磨损，更适合城市通勤、非铺装路面越野等复杂骑行环境，四个连接凸耳的厚度比盘体摩擦面厚0.5mm，安装时锁紧螺丝的压紧力作用在凸耳上，不会导致摩擦面出现受压变形。从实际使用角度出发，200mm的外径相比常规160mm、180mm规格的制动盘，拥有更大的制动摩擦半径，相同夹器夹紧力下可提供更大的制动力矩，能满足载重通勤、重度越野场景下的制动需求，制动时的手感更线性，不会出现制动力突然陡增导致的车轮抱死侧滑问题。

　　盘体的整体结构采用对称设计，转动过程中动平衡表现优异，高速骑行制动时不会出现方向盘抖动的情况，散热小孔的排布经过动平衡校准，不会因为开孔破坏盘体的转动平衡。连接凸耳上的安装孔采用沉孔设计，锁紧螺丝安装后螺丝头部不会突出凸耳表面，避免与夹器内部结构发生运动干涉。摩擦面的平面度公差控制在0.05mm以内，制动时摩擦片与盘体可实现全接触，不会出现局部摩擦导致的制动异响、偏磨问题。
