汽车鼓式制动器液压轮缸结构设计

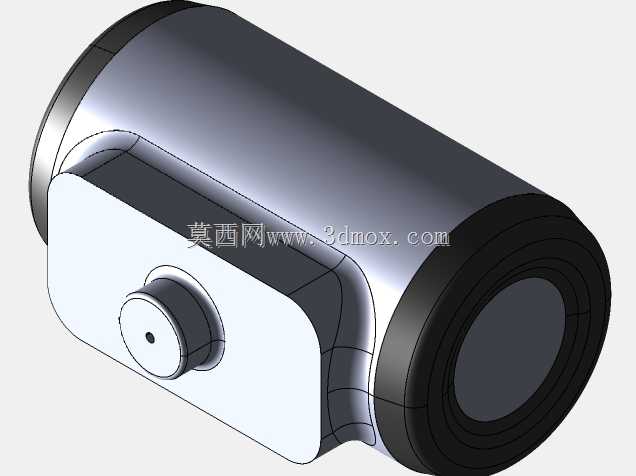

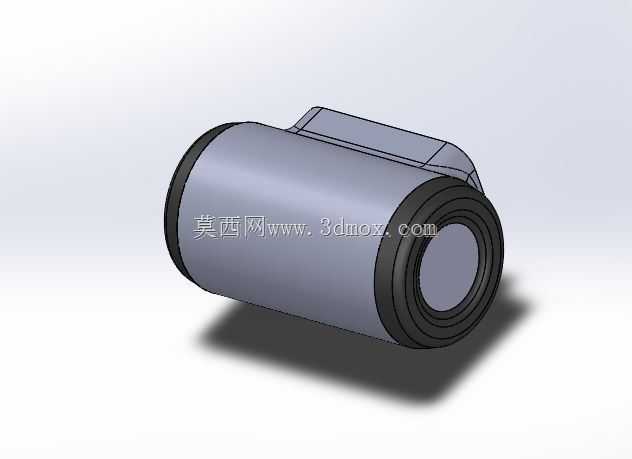

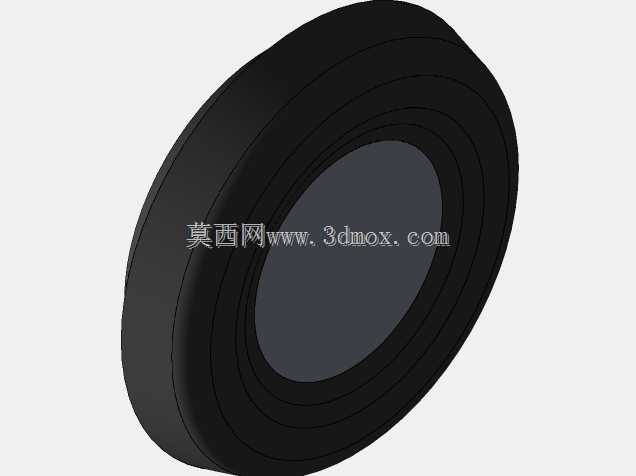

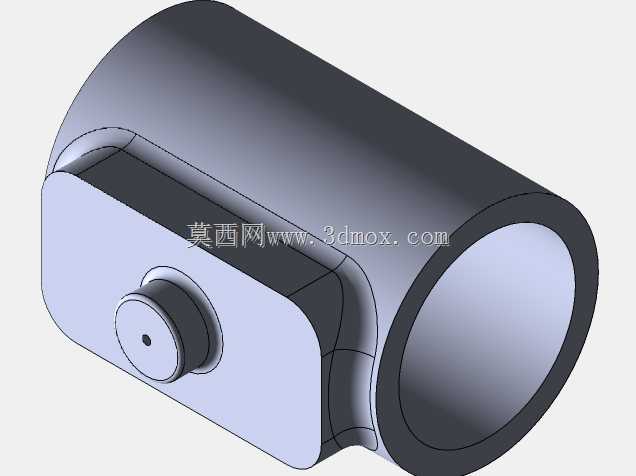

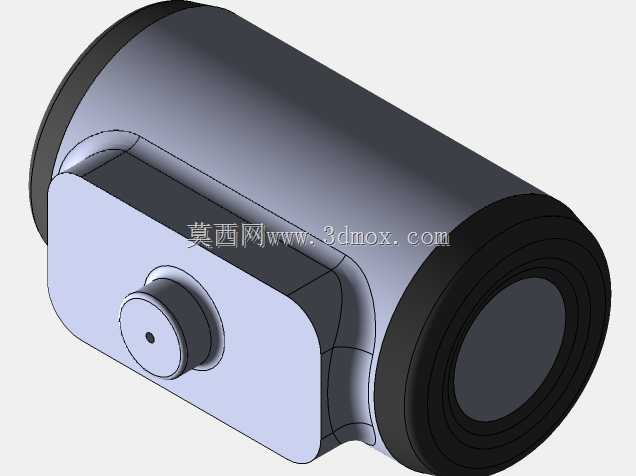

　　在商用车及经济型乘用车的后轮制动系统中，鼓式制动轮缸是将制动管路液压转化为制动蹄机械推力的核心执行部件，其结构可靠性直接决定整车制动效能的稳定性与衰退表现。该轮缸采用单活塞筒式结构设计，整体为圆柱式铸钢壳体，壳体一端集成进油螺纹接口，另一端设置活塞安装腔，活塞外圆设置多道环形密封槽，搭配耐油橡胶密封圈实现高压制动液的动密封与静密封，避免制动过程中出现液体内泄导致踏板行程过长的问题。设计阶段优先考虑安装边界的适配性，壳体外部的安装凸耳采用对称式布局，凸耳上的定位孔间距与制动底板的安装螺柱位置完全匹配，无需额外加工转接支架即可直接装配到对应规格的鼓式制动器底板上，壳体外径控制在适配常规10-13英寸制动鼓的尺寸区间内，

　　安装后活塞端面与制动蹄的推力端平面完全贴合，避免偏载导致的密封件偏磨问题。实际装车工况下，轮缸需要承受制动管路最高10MPa以上的工作压力，壳体壁厚经过强度校核，在极限压力下不会出现胀裂变形，活塞的行程预留足够的冗余量，可覆盖制动蹄摩擦片从全新状态到磨损极限的全部补偿行程，无需频繁调整制动间隙。结构设计上取消了不必要的外置管路，进油口直接朝向制动底板的管路走向，减少制动软管的弯折角度，降低管路老化开裂的风险，壳体表面做氧化防锈处理，可适应车轮内部泥水、盐雾等恶劣工作环境，密封圈采用耐高低温的丁腈橡胶材质，在-40℃到120℃的工作温度区间内均可保持稳定的密封性能，不会因低温硬化或高温软化导致制动失效。

　　建模过程中对活塞与缸筒的配合间隙做了精确还原，间隙值控制在0.02-0.05mm之间，既保证活塞在液压作用下可顺畅滑动，又不会因间隙过大导致密封圈被挤入间隙造成剪切损坏，同时还原了活塞端部的防尘罩安装槽位，配套的橡胶防尘罩可阻挡外界粉尘、泥沙进入缸筒内部，避免缸筒内壁拉伤导致的密封失效问题。
