内燃机活塞头精密三维结构设计

　　活塞头作为内燃机往复运动核心部件，直接决定燃烧室密封性能与动力传递效率，在车用汽油机、柴油机、小型通用动力机组中均为核心受力构件。日常运行中，活塞头顶部直接接触燃烧室高温高压燃气，需承受最高可达上千摄氏度的瞬时燃气温度，以及爆发冲程中数兆帕的气体压力，同时随曲轴做每秒数十次的高速往复运动，工作环境伴随剧烈的温度交变与机械冲击。

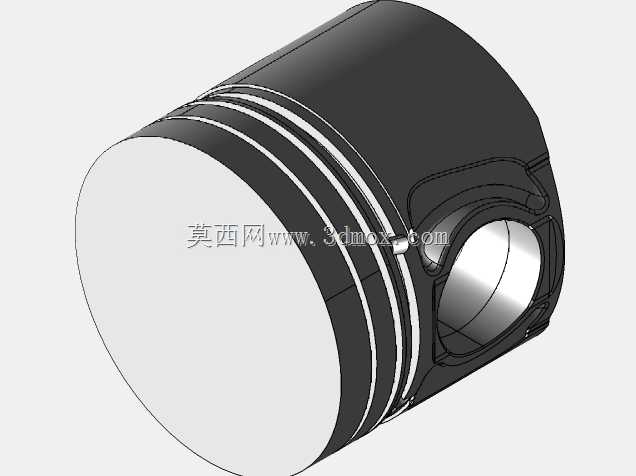

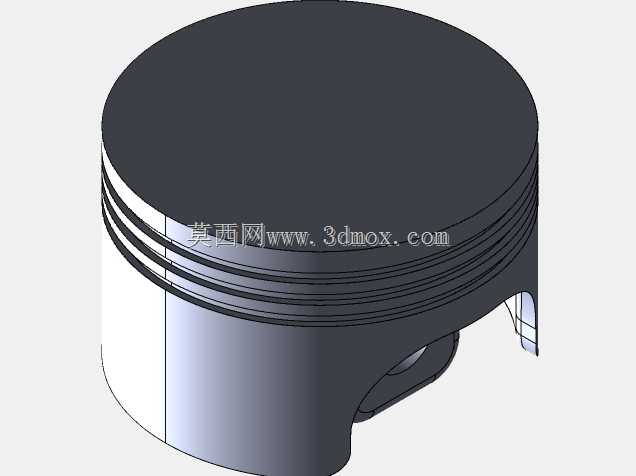

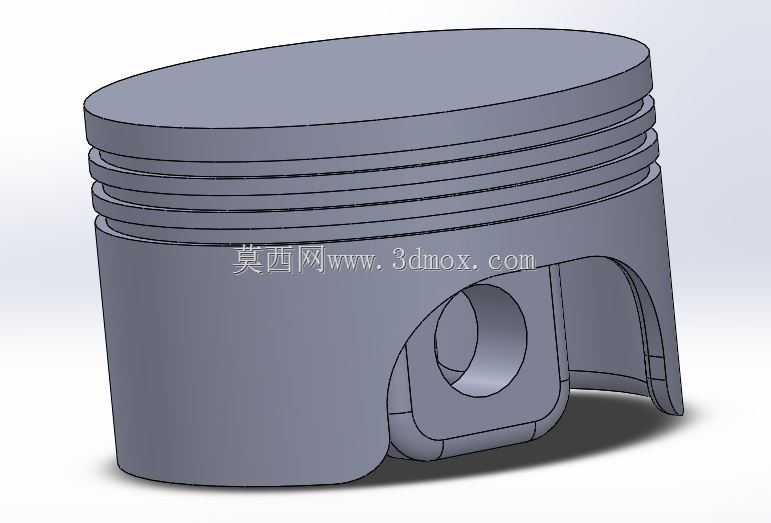

　　从结构设计逻辑来看，活塞头顶部采用平面轮廓设计，可适配平顶燃烧室的压缩比匹配需求，加工工艺性优异，能减少积碳附着的死角区域。头部环带区域开设多道环形槽，用于安装气环与油环，气环负责密封燃烧室高压燃气，避免燃气下窜至曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧，环槽的宽度、深度以及槽间岸高均经过受力校核，可避免高温下环槽变形导致的活塞环卡滞失效。

　　活塞头下部的销座结构为核心传力区域，开设的活塞销孔用于安装活塞销，将活塞承受的燃气作用力传递给连杆，进而带动曲轴旋转输出动力。销座部位做了加厚加强设计，可分散活塞销传递的集中载荷，避免往复运动中销座出现开裂故障，销孔与活塞销的配合间隙需严格控制，既要保证高温工况下的膨胀余量，又要避免间隙过大产生的敲击异响。裙部的弧形轮廓设计可适配气缸内壁的型线，在活塞受热膨胀时保证与气缸壁的均匀贴合，起到导向作用同时减少偏磨风险，裙部的开槽结构可释放部分热变形量，降低冷启动敲缸与热态拉缸的概率。

　　在安装边界匹配上，活塞头的外径尺寸需与对应气缸内径保持严格的配合公差，环槽尺寸需匹配对应规格的活塞环厚度与径向弹力，销孔直径需与选配的活塞销外径保持过渡配合要求，整体高度需满足燃烧室压缩余隙的设计值，避免活塞在上止点时与气门发生碰撞干涉。建模过程中对所有过渡圆角、应力集中区域做了细节还原，可直接用于后续的有限元受力仿真、热变形分析，也可作为教学演示、结构选型的参考模型，帮助设计人员快速理解活塞头的受力路径与结构设计要点，在进行动力改装、小型内燃机研发时，可基于该模型调整压缩比、环带数量、销座位置等参数，快速迭代出适配不同排量、不同功率需求的活塞结构方案。
