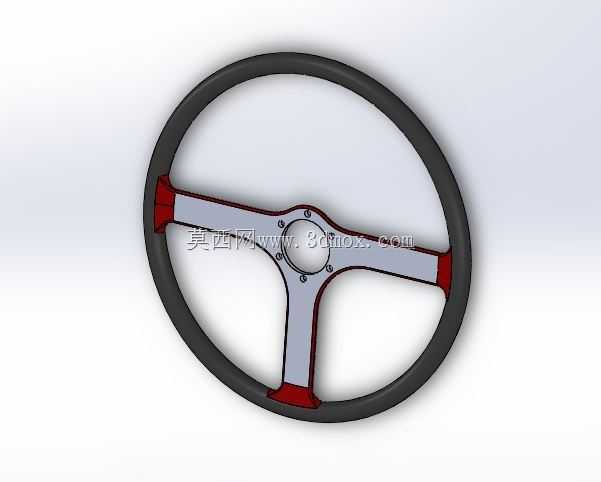

三辐运动型汽车转向操控方向盘结构

　　这款三辐式运动方向盘主要面向乘用车辆的运动化改装与入门性能车配套场景，作为驾驶过程中直接传递转向意图的核心操控部件，其结构设计直接影响驾驶操控反馈与握持舒适度。轮圈部分采用圆截面环形结构，截面直径适配多数成年人手掌抓握弧度，表面预留包覆层安装余量，可适配真皮、翻毛皮等不同防滑包覆材质，轮圈整体外径控制在常规运动方向盘的合理区间，既保证转向时的力臂长度降低转向操作力度，又避免过大尺寸遮挡仪表盘视线。三辐支撑结构采用等角度120度分布设计，相较于传统四辐结构减少了辐条对驾驶员前方视野的遮挡，同时三根辐条从中心安装座向轮圈均匀传力，在转向施力时各辐条受力更均衡，可降低急打方向时的结构形变风险。辐条与轮圈的连接位置设置了红色硬质嵌块，

　　既作为结构加强件分散辐条端部的应力集中，也兼顾了运动化视觉标识作用。中心安装座采用凸台结构，预留了与转向柱花键轴配合的安装孔位，孔位周围均匀分布螺栓连接点位，可适配标准规格的转向柱连接法兰，安装座的凸起高度经过校核，既保证连接结构的强度，又不会在方向盘回正过程中与转向柱护罩产生运动干涉。辐条表面做了平整化处理，预留了多功能按键的安装凹槽空间，可根据配置需求集成音响控制、巡航设置等按键模块，无需额外改动辐条主体结构。在实际装车应用中，这类三辐运动方向盘多用于追求操控手感的车型，较细的轮圈握径能让驾驶员更清晰感知路面通过转向系统传递的路感反馈，三辐的布局也给驾驶员双手握持9点、3点位置留出了充足的手腕活动空间，

　　在连续过弯快速打方向时不会被辐条硌挡。设计过程中对辐条的受力截面做了优化，在保证整体结构刚性满足转向扭矩传递要求的前提下，尽可能削减了辐条非受力区域的材料厚度，兼顾了轻量化需求，轮圈内部预埋了环形金属骨架，保证极端受力情况下轮圈不会发生断裂形变，外层的包覆层安装槽做了倒齿结构，可避免包覆层长期使用后出现滑动移位。安装边界方面，方向盘背面与转向柱端面的间隙预留了安全气囊模块的安装空间，若用于无安全气囊的改装场景，也可适配对应规格的中心盖板，轮圈后方的空间足够容纳常规的转向拨杆与雨刮控制拨杆，转动全行程内不会与周边内饰部件发生剐蹭。
