车辆用通风盘式制动盘三维结构设计

　　在乘用车与轻型商用车的底盘制动系统开发中，通风盘式制动盘是承担行车制动核心功能的关键部件，相较于实心制动盘，其核心优势在于内置的通风流道结构能够在车辆连续制动、尤其是长下坡频繁制动的工况下，快速将摩擦产生的热量通过行驶过程中的气流对流散出，避免制动盘因温度过高出现热衰退、制动效能下降的问题，同时也能减少制动片的异常磨损，延长整套制动摩擦副的使用寿命。

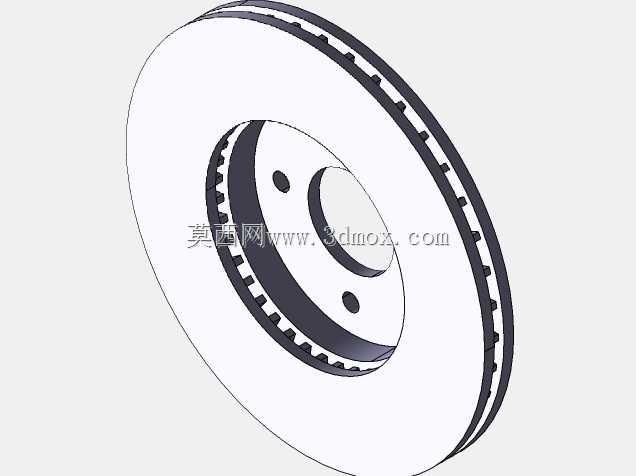

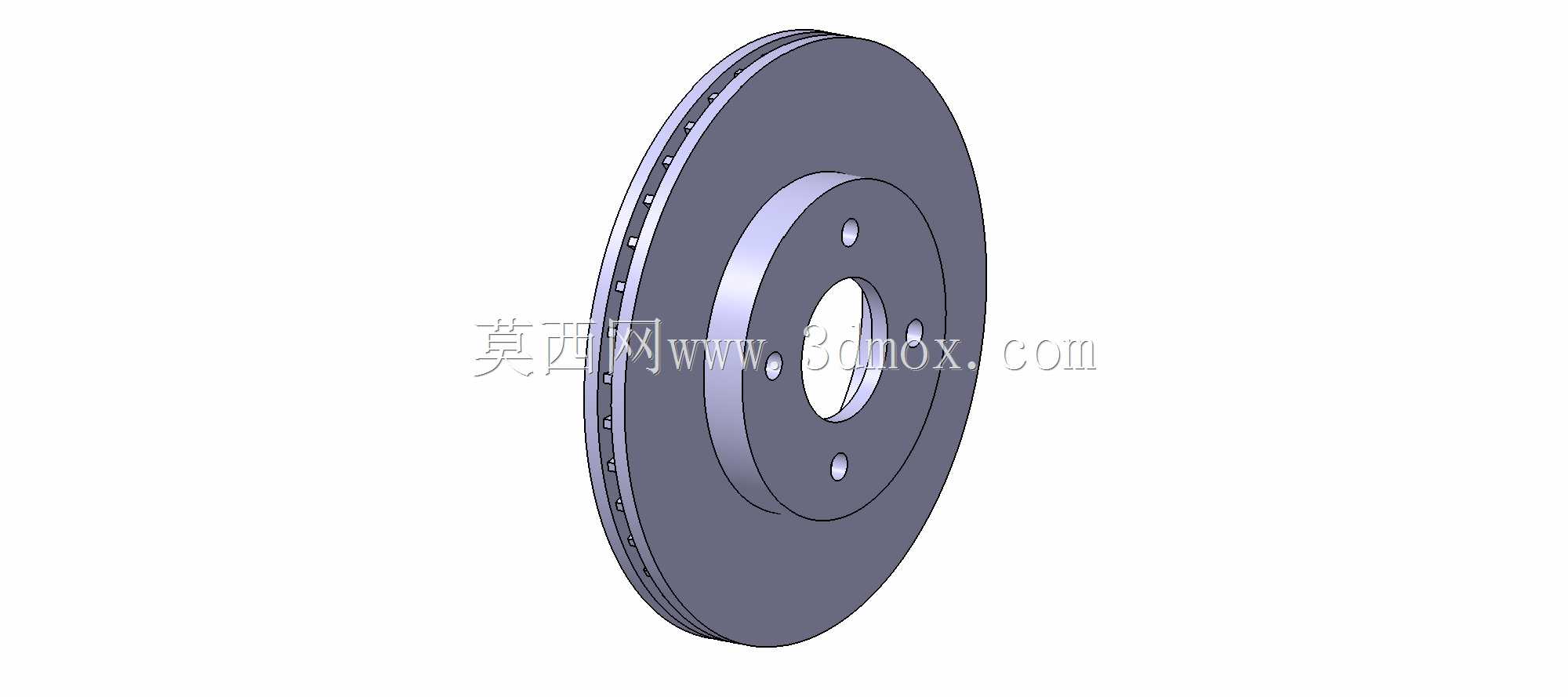

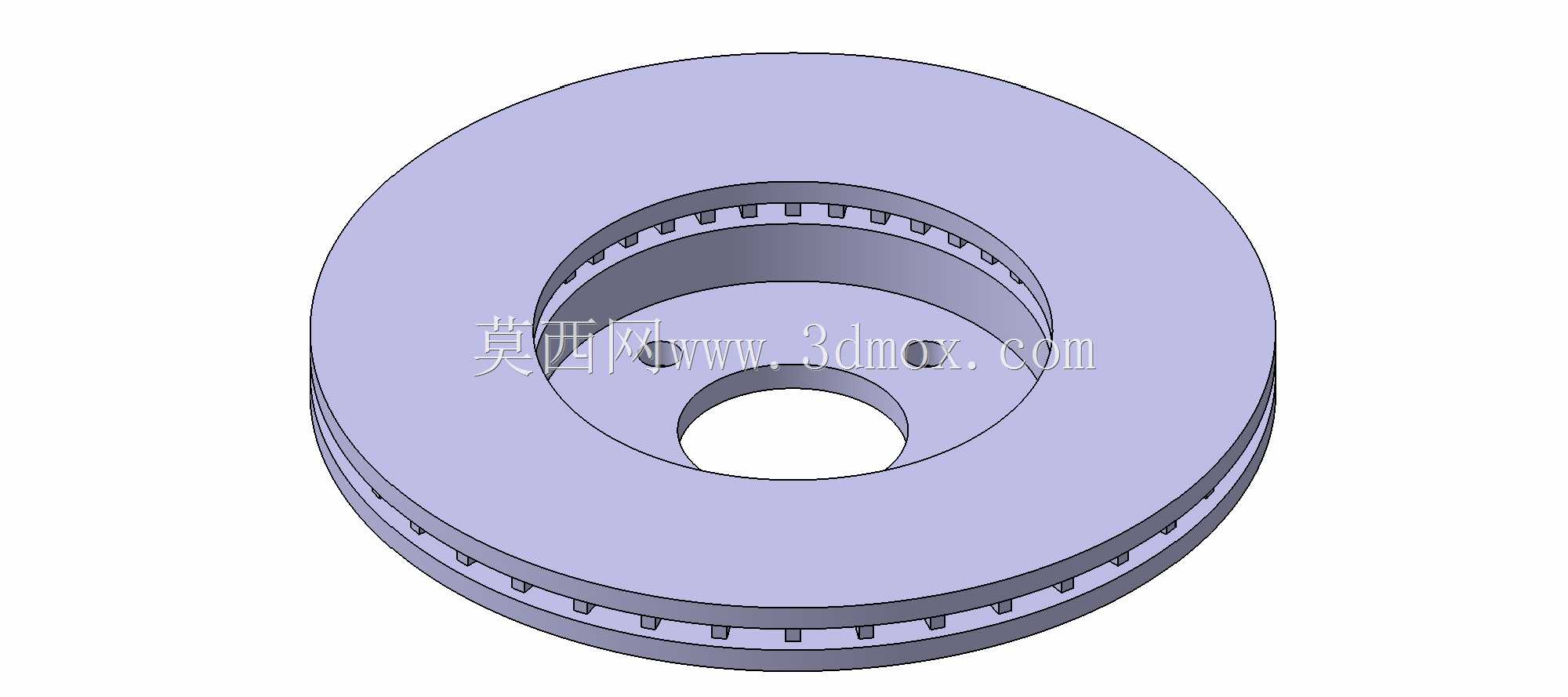

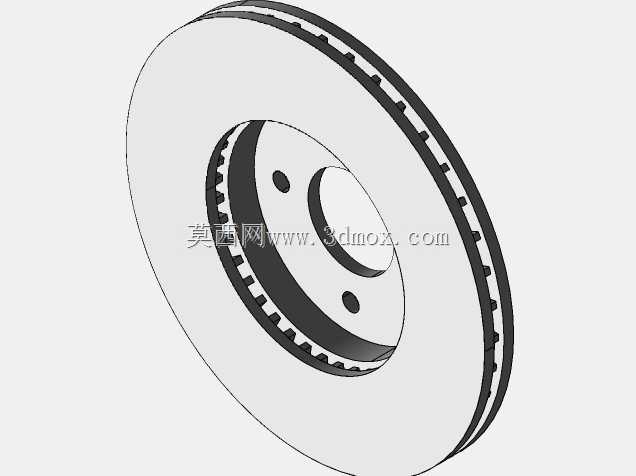

　　从结构设计逻辑来看，这款通风盘采用双摩擦面加中间径向通风筋的布局，摩擦面为平整的环形加工面，表面预留了符合通用安装规范的螺栓过孔与中心定位孔，中心凸台的高度与轮毂安装面的配合尺寸经过匹配校核，能够保证装车后制动盘与轮毂的同轴度，避免转动过程中出现端面跳动量超标的问题，减少制动时的方向盘抖动现象。中间的通风筋采用直筋径向排布的形式，既能够保证铸造过程中的工艺可行性，降低铸件出现缩孔、砂眼的概率，也能在车辆行驶时让气流从盘体内圈沿径向流向外圈，带走摩擦产生的热量，筋条的厚度与间距经过平衡设计，在保证整体结构强度、满足制动扭矩传递要求的前提下，尽可能增大散热接触面积，同时控制制动盘的整体重量，降低簧下质量，提升车辆的底盘操控响应性。

　　在安装边界的设计上，这款制动盘的中心定位孔直径适配多数家用车型的轮毂轴头配合尺寸，安装螺栓孔的分度圆直径符合常规乘用车的轮毂安装规范，摩擦面的外径尺寸匹配15-17寸轮毂的安装空间，摩擦面的厚度预留了足够的磨损余量，能够满足车辆全生命周期内的使用磨损需求，不需要频繁更换制动盘。设计过程中需要重点校核制动盘在最大制动扭矩下的结构强度，避免紧急制动时盘体出现开裂，同时要考虑不同温度下的热变形量，保证高温工况下摩擦面与制动片的接触面积均匀，不会出现局部偏磨的问题。另外，摩擦面的平面度、端面跳动量等形位公差都按照车用制动部件的通用标准设定，能够保证制动过程中制动力输出平稳，不会出现制动异响、制动力波动的问题。

　　从实际应用场景来看，这类通风盘式制动盘广泛应用于家用乘用车的前轮制动系统，部分高配车型也会四轮采用通风盘结构，相比鼓式制动器，其散热性能更好，涉水后制动效能恢复更快，维护保养也更加便捷，在日常城市道路行驶、高速行驶以及山区道路行驶的工况下都能提供稳定可靠的制动性能。建模过程中对通风筋的过渡圆角、安装孔的倒角都做了细节还原，能够直接用于制动系统的结构匹配校核、教学演示或者新品开发的参考，结构细节完全符合量产车用制动盘的设计规范，没有多余的非功能结构，所有特征都服务于散热、强度提升以及安装匹配的实际需求。
