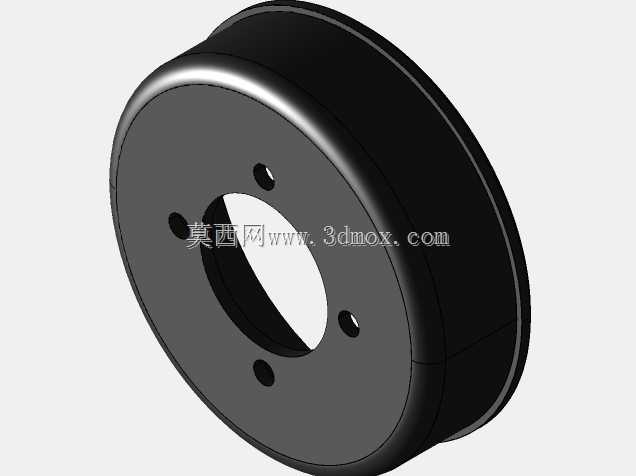

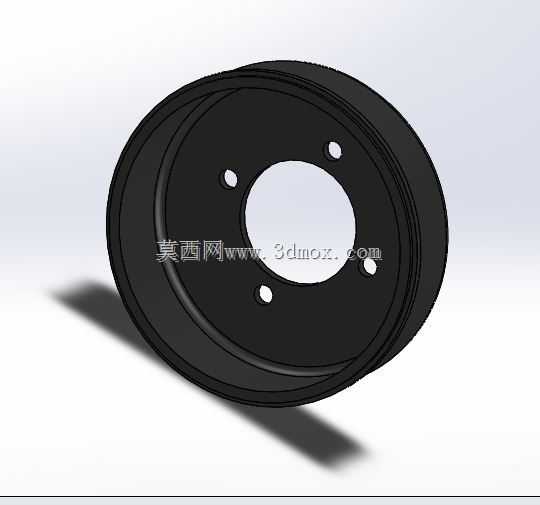

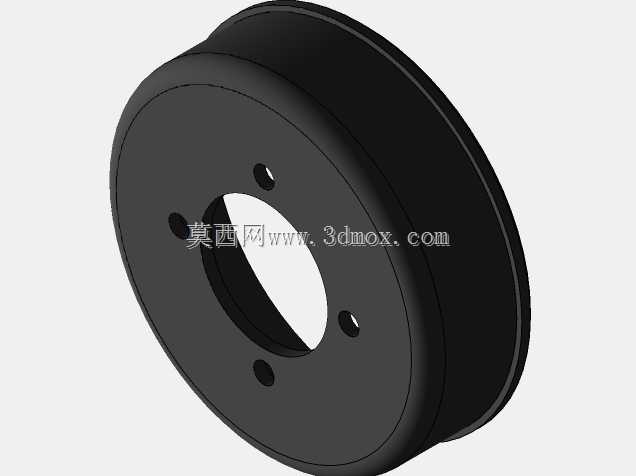

  鼓式制动器是商用车、经济型乘用车后轮制动系统的核心配置,制动鼓作为该类制动结构的核心受力部件,直接决定制动效能的稳定性与连续制动工况下的可靠性。从实际装车场景来看,这类制动鼓多配套于微面、轻卡、低速载货车辆的后轮制动回路,工作时随车轮同步旋转,制动分泵推动制动蹄片向外张开,蹄片外圆面的摩擦材料压紧制动鼓内圆柱工作面,通过摩擦力矩迫使车轮减速直至停转。

  设计该部件时,首先要匹配对应车型的轮端安装边界,中心大孔需适配轮毂轴头的配合公差,端面均布的安装孔位要严格对应轮毂螺栓的分布圆直径,保证装配后制动鼓与轮毂的同轴度误差控制在允许范围内,避免制动过程中出现偏磨、抖动问题。制动鼓的壁厚设计需要兼顾散热性能与结构强度,连续制动工况下摩擦产生的大量热量会通过鼓体向外传导,壁厚过薄会导致热容量不足,长时间制动后温升过快引发热衰退,壁厚过大则会增加轮端簧下质量,影响悬架响应特性。

  从结构细节来看,制动鼓的外圆设置有多层环形加强筋,既可以提升鼓体的径向刚度,抑制高速制动时的鼓形变形,也能增大散热面积加快热交换;内圆柱工作面的粗糙度、圆度公差有严格要求,保证与制动蹄摩擦片的接触面积达到设计值,避免局部接触导致的制动力矩波动。安装法兰面的平面度需要严格管控,装配时与轮毂端面完全贴合,防止高速旋转时出现端面跳动,引发制动踏板抖动、异响等故障。

  在实际选型匹配过程中,需要注意制动鼓的内径尺寸要与对应规格的制动蹄片外径完全适配,安装孔的数量、孔径、分布圆参数必须和目标车型轮毂参数一致,同时要预留制动间隙调整的行程空间,保证制动蹄磨损后仍可通过调整机构恢复正常间隙。这类制动鼓的材质多采用灰铸铁铸造,具备良好的耐磨性与减振性能,铸造后需要经过时效处理消除内应力,避免使用过程中出现变形开裂,工作面加工后需要进行探伤检测,排除铸造气孔、夹渣等缺陷,防止大制动力矩下出现鼓体碎裂的安全隐患。

  不同于盘式制动器的外露结构,制动鼓的封闭结构可以更好地阻挡泥水、沙尘进入摩擦工作面,在非铺装路面、恶劣工况下的可靠性更有优势,同时鼓式制动的制动力矩放大倍数更高,能够以更小的分泵推力获得足够的制动力,成本也相对更低,在重载低速车辆上的应用十分广泛。建模过程中需要重点关注安装配合面的尺寸公差、摩擦工作面的形位公差,以及加强筋的布置位置,既要保证结构强度满足峰值制动力的载荷要求,也要尽可能控制部件重量,平衡散热性能与结构刚度的关系。
