车辆制动系统主缸总泵结构设计

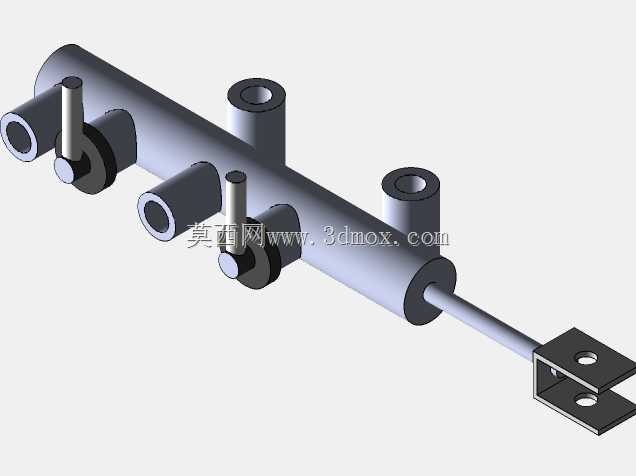

　　在车辆底盘制动系统的开发环节中，制动主缸作为整套液压制动回路的核心压力输出部件，其结构合理性直接决定整车制动效能的稳定性与踏板脚感的一致性，本次呈现的主缸总泵结构，完全围绕量产乘用车辆的制动需求完成结构设计。从实际装车场景来看，该主缸适配真空助力器输出端的安装接口，缸体采用一体式长条形金属结构布局，沿缸体轴向分布的多组接口分别对应前后制动回路的出油口、储液壶连接口，接口的孔径与位置公差严格匹配整车制动管路的布置走向，避免装车后出现管路弯折、干涉的问题。末端的叉形安装耳通过销轴与制动踏板推杆铰接，铰接孔的同轴度公差控制在0.02mm以内，保证踏板力传递过程中无卡滞、无偏磨。设计阶段优先考虑双回路独立供油的安全冗余，

　　缸体内部的两组活塞组件相互独立，即便单条制动回路出现泄漏失效，另一组回路仍能提供足够的制动压力输出，避免整车制动能力完全丧失。缸体外壁的凸台结构并非冗余设计，一方面用于增强缸体的结构强度，承受制动过程中最高可达15MPa的液压冲击，避免缸体出现形变导致压力内泄，另一方面凸台上的定位平面用于主缸在助力器壳体上的安装定位，保证主缸与助力器输出轴的同轴度，减少活塞往复运动过程中的偏磨损耗。从安装边界来看，缸体主体外径、各接口的伸出长度、末端安装耳的孔位间距均参考主流A级乘用车的制动舱空间尺寸设定，不需要额外改动周边的真空管路、线束布局即可完成适配，活塞的有效行程经过反复校核，既保证足够的制动液排量推动各轮缸活塞动作，

　　又避免行程过长导致踏板空行程过大，影响制动响应速度。建模过程中对缸体内部的油道走向做了等比例还原，进油口、补偿孔、回油孔的位置与孔径完全匹配实际制动过程中的油液流动需求，当制动踏板释放时，补偿孔能够快速将储液壶内的制动液补充至缸腔内部，避免连续制动后出现踏板发软、制动力不足的问题。两组活塞上的密封件安装槽尺寸严格对应行业通用的橡胶密封件规格，既保证密封件安装后的压缩量处于合理区间，避免密封件过度磨损缩短使用寿命，又能保证高压状态下的密封性能，杜绝制动液内泄、外漏的风险。
