管式框架结构卡丁车承载底盘设计

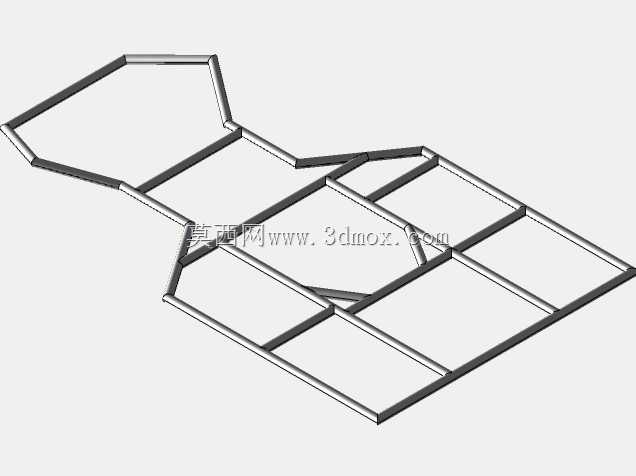

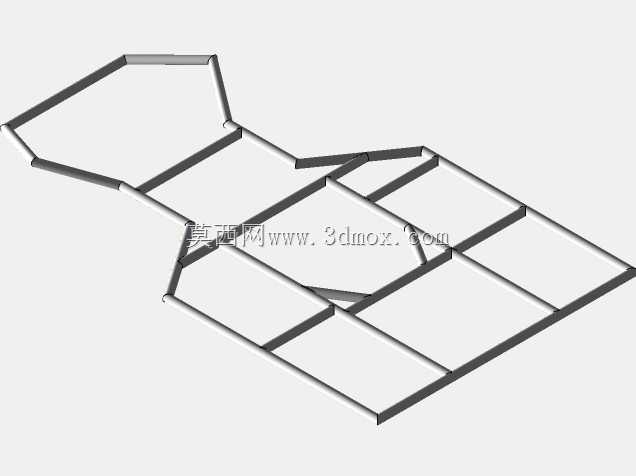

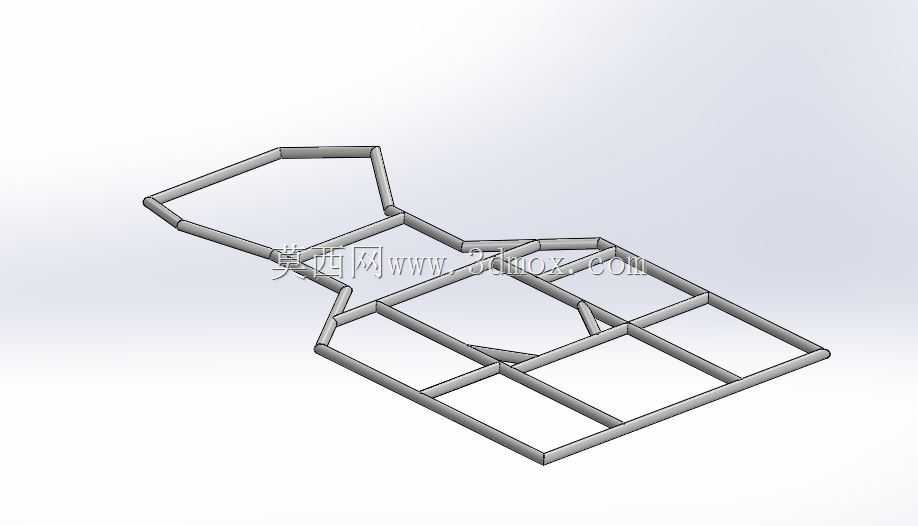

　　这款管式框架底盘是小型非道路卡丁车的核心承载基体，主要应用于场地游乐卡丁车、休闲娱乐卡丁车、入门级训练卡丁车的整车搭建场景，是所有车载部件的安装定位基准。整个底盘采用36.9×3.2mm规格的无缝钢管弯折拼焊成型，框架结构完全围绕卡丁车的载荷分布逻辑设计，前部收窄的框架段预留了转向机构的安装空间，可适配齿轮齿条式转向机与转向立柱的固定点位，同时预留了前防撞缓冲结构的安装边界，前部框架宽度控制在合理范围，避免转向轮打方向时与车架发生运动干涉。中部加宽的框架区域是驾乘人员的乘坐承载区，框架内侧预留了座椅安装的固定孔位，可适配通用型卡丁车运动座椅，同时框架两侧的边梁可直接作为脚踏区域的支撑基体，预留了油门、刹车踏板组的安装平面，

　　中部框架的横向加强梁将座舱区域分割为多个受力单元，能够承受驾乘人员的体重载荷以及行驶过程中传递的颠簸冲击力，避免框架出现局部形变。后部延伸的框架段是动力总成的安装区域，预留了发动机、传动链轮、后轴固定座的安装点位，框架的横向间距匹配常规卡丁车后轴的安装尺寸，可直接固定后轴轴承座，无需额外加装转接支架。整个框架的焊接节点均采用满焊工艺设计，所有管材衔接处做了贴合切口处理，保证管材拼接时的接触面积足够，提升焊接后的整体结构强度，框架底部预留了电池、油箱等附属部件的悬挂安装位，所有安装点位均处于框架的受力梁上，避免在非受力区域悬空固定部件造成应力集中。在实际使用场景中，这类管式底盘相比钣金冲压底盘拥有更好的抗扭性能，

　　场地内高速过弯时车架的形变量更小，能够给车轮提供更稳定的定位基准，同时管材的中空结构在保证强度的前提下有效控制了整体自重，降低整车的动力负载。设计过程中充分考虑了部件安装的通用性，所有安装孔位的间距均参考市面通用卡丁车配件的尺寸设计，改装替换配件时无需重新对车架进行打孔加工，框架的整体离地间隙匹配场地卡丁车的通过需求，既保证行驶时的重心高度足够低提升过弯稳定性，也避免底盘在起伏路面剐蹭地面。
