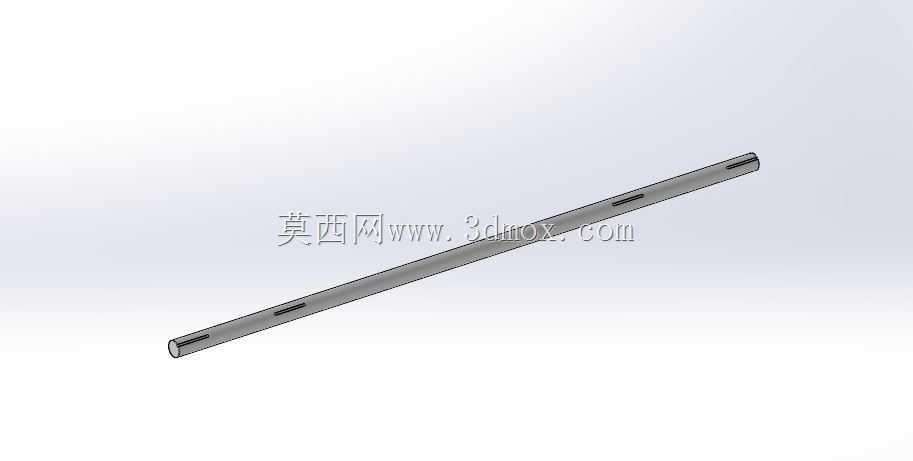

直径30mm卡丁车驱动轴结构设计

　　在休闲娱乐卡丁车、场地竞技卡丁车的传动与行走系统中，驱动轴是承接动力输出、连接行走轮组与制动组件的核心承载部件，其结构合理性直接决定整车传动效率、行驶稳定性与制动响应可靠性。这款直径30mm的驱动轴，在设计阶段充分考虑了卡丁车场地行驶的复杂工况：场地内频繁的急加速、急制动、连续过弯带来的交变扭矩与径向冲击，要求轴体本身具备足够的抗弯扭强度，同时各安装位的配合精度要满足轮组跳动量控制、传动啮合稳定性的要求。从结构设计来看，轴体沿轴向依次预留了轮毂安装位、链轮固定键槽、盘式制动器安装键槽，各功能段的轴肩位置经过尺寸校核，既保证安装时各部件的轴向定位精度，避免行驶过程中出现轮组窜动、链轮偏摆、制动盘抖动的问题，

　　也尽可能减少轴径突变带来的应力集中风险，延长部件的疲劳使用寿命。键槽的尺寸与位置设计匹配常规卡丁车通用的链轮、制动盘、轮毂的安装标准，不需要额外进行改装加工即可完成适配，降低整车装配与后期维护的替换成本。轴体总长的设定充分考虑了常规卡丁车车架的后桥安装边界，两端的轮组安装位预留了足够的锁紧螺母配合长度，可适配不同厚度的轮毂连接法兰，同时中间段的链轮安装位置与车架上的动力输出链轮中心距匹配，保证链条传动的张紧度处于合理区间，减少链条磨损与传动噪音。在实际场地应用场景中，这类驱动轴需要同时承担动力传递与轮组支撑的双重作用：发动机输出的扭矩通过链轮传递到轴体，再由轴体带动两端轮毂驱动车轮转动，制动时盘式制动器的制动力矩通过键槽传递到轴体，

　　实现车轮的减速动作，因此轴体的同轴度公差在设计时做了严格控制，避免高速转动时出现轴体振颤，影响行驶操控手感。设计过程中没有采用多余的冗余结构，在保证结构强度的前提下尽可能控制轴体自重，减少后桥部分的非簧载质量，提升卡丁车过弯时的悬挂响应速度，让整车操控更加灵活。各安装位的键槽采用对称分布设计，保证扭矩传递过程中轴体受力均匀，避免单侧受力导致的键槽磨损过快、轴体变形等问题，适配日常场地运营类卡丁车高频率使用的需求，降低运营方的部件更换频次。
