多环嵌套螺旋结构二维工程设计图

　　这类多环嵌套的螺旋平面结构，常作为流体均布板、消声阻尼片、微流道基板的核心构型出现在传感检测、流体控制类设备中，实际生产中多采用蚀刻、线切割或者精密冲压工艺成型，加工前的二维轮廓设计直接决定了后续零件的流阻、阻尼均匀性等核心性能参数。从结构设计逻辑来看，整个构型采用中心对称布局，六个螺旋单元呈环形阵列排布，相邻单元的螺旋轮廓做了相切衔接处理，没有出现轮廓交叉或者间隙突变的问题，避免了后续加工时出现应力集中或者流道断连的缺陷。图中标注的尺寸可以直接作为加工边界参考：单组螺旋单元的外轮廓定位尺寸为15.68mm，相邻单元的中心距控制在11.09mm，螺旋线的曲率半径从R0.01mm到R11.99mm逐级递增，

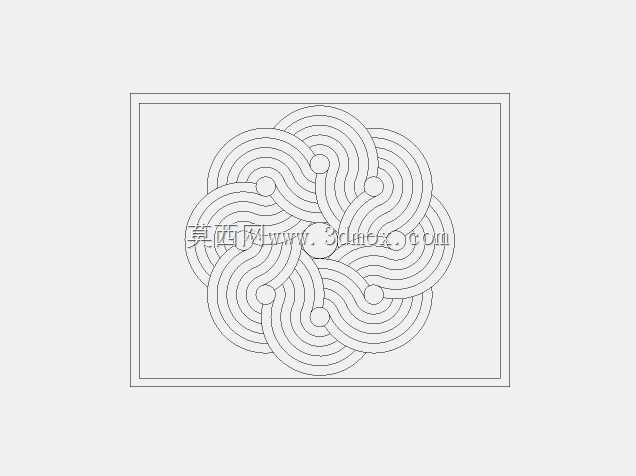

　　这种渐变曲率的设计可以让流体或者声波在流经结构表面时，沿螺旋槽道逐步耗散能量，不会出现局部阻力突增的情况。在实际建模过程中，这类结构不能直接用整圆阵列拼接，需要先绘制单个螺旋的基元，通过参数化方程控制每一圈螺旋的半径增量，再通过布尔运算合并相邻单元的衔接轮廓，最后统一标注定位尺寸与形位公差，确保加工出来的零件每个螺旋槽的宽度偏差控制在允许范围内。这类结构的安装边界需要注意，整个外轮廓的最大包络尺寸由六个螺旋单元的最外端决定，设计安装槽时需要预留0.1-0.2mm的装配间隙，同时要保证安装基面的平面度，避免薄片状的螺旋零件装配后出现翘曲，影响槽道的通流一致性。不同于普通的单螺旋结构，这种多环嵌套的构型在相同的安装面积下，

　　可以提供更长的螺旋槽道长度，在微型传感器的气路阻尼设计、小型消声器的阻抗复合结构设计中，能在有限空间内实现更高的阻尼系数，不需要额外增加零件的整体厚度，非常适合对安装空间有严格限制的便携检测设备、微型气动控制模组使用。设计时还要注意螺旋起始端的收尾处理，图中所有螺旋的起始点都对齐在单元中心位置，收尾端与相邻螺旋的外轮廓平滑过渡，没有出现尖锐的转角，既可以减少加工时的刀具磨损，也能避免流体在转角处形成涡流，影响整体性能的稳定性。
