带散热风机的工业电源金属外壳结构

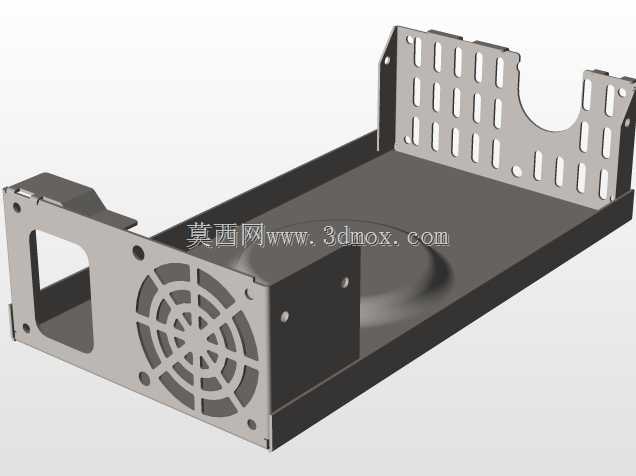

　　这款壳体结构主要面向工业现场低压直流供电场景设计，常见于工厂产线控制回路、小型传感节点供电、工控板卡外置供电等安装环境，承担内部功率元件、整流模块、控制电路板的物理防护与散热导流作用。从结构设计逻辑来看，整体采用封闭式钣金折弯成型思路，主体外壳为薄钢板弯折拼接，接缝处做折边咬合处理，既保证壳体整体结构刚度，也能减少额外紧固件的使用，降低装配工序复杂度。壳体一端预留了轴流风机安装位，安装面直接冲压出辐条状通风栅格，栅格间隙经过尺寸校核，既保证足够的通风通流面积，也能阻挡直径超过5mm的异物进入壳体内部，满足工业现场基础防护要求；风机安装位周边预留四个螺丝固定孔，孔位公差按照常用80mm规格轴流风机的安装尺寸设计，

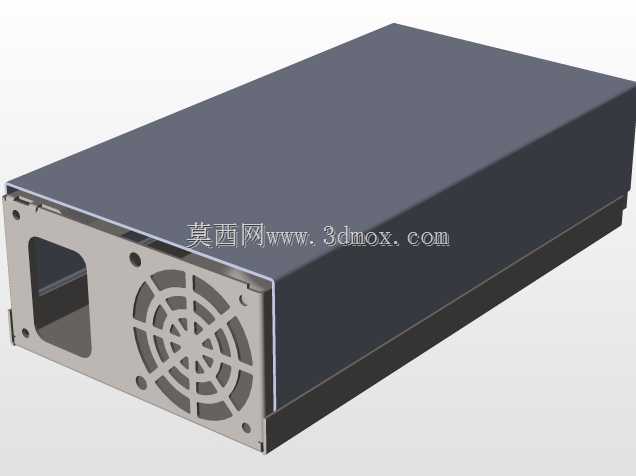

　　可直接适配市面主流同规格散热风机，无需额外做安装转接件。与风机同侧的端面上还预留了矩形出线开口，开口边缘做卷边钝化处理，避免穿线时划伤线缆绝缘层，开口尺寸可兼容常规电源输入输出线缆、接线端子排的安装空间，现场布线时可直接从该开口引出线缆，无需额外对壳体进行二次切割加工。壳体整体外形为规则长方体结构，安装边界规整，底部预留了两个条形安装固定孔，可直接通过螺丝固定在设备安装板、电控箱内部导轨旁或者机架平面上，安装时不需要额外设计定制安装支架，能减少现场安装的配件准备工作。壳体上表面为平整无凸起结构，可根据实际使用需求粘贴标识标签，或者叠放安装其他小型功能模块，不会出现结构干涉。从散热路径设计来看，

　　风机运转时可直接将内部功率元件工作产生的热量通过端盖栅格快速排出，壳体本身的金属材质也可作为辅助散热面，将部分热量通过壳体壁面传导到外部环境，在常温工业环境下可满足百瓦级功率电源模块的散热需求，不需要额外增加散热片结构，能有效控制整体体积与制造成本。壳体内部预留了电路板安装柱位置，安装柱高度经过核算，可保证电路板上最高的电解电容、功率管元件与壳体内壁之间留有足够的电气安全间隙，避免出现耐压不足导致的爬电问题，同时也能预留出空气流通的通道，让散热气流可以顺着壳体长度方向流通，覆盖内部所有发热元件，避免出现局部热量堆积的问题。
